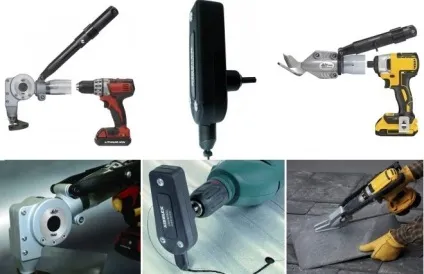

Насадка на дриль для різання металу цвіркун, для металочерепиці і інші

Необхідність в різанні виробів, виготовлених з металу, виникає в багатьох ситуаціях, пов'язаних з будівельними та ремонтними роботами. Для виконання цієї технологічної операції використовується спеціальне обладнання різного типу, але, якщо його немає під рукою, може допомогти насадка на дриль для різання металу. Застосовуючи такі насадки і ручну електричну дриль, можна виконувати ефективну різання виробів невеликої товщини, виготовлених з різних металів.

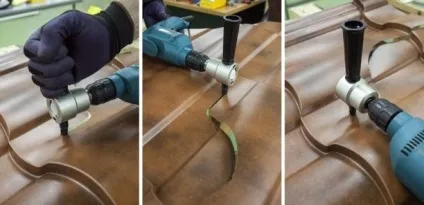

Фігурне різання металочерепиці вирубний насадкою для дрилі

Види обладнання для різання металу

Розрізати металевий лист або більш масивне виріб з металу можна за допомогою різного обладнання.

Цей пристрій також відоме під назвою «болгарка». З його допомогою можна виконувати різання арматури, товстолистового металу та металевих виробів інших типів. Це найбільш популярне обладнання, що застосовується в подібних цілях.

Циркулярна пила по металу

Така пила дозволяє отримувати рези під різними кутами і виконувати їх з великою точністю. Тим часом при використанні цього обладнання одержувані рези мають обмежену глибину і утворюється велика кількість відходів.

Це високопродуктивне обладнання для різання металу, за допомогою якого виконується обробка заготовок нескладної конфігурації.

Стрічкова пила і лобзик

Таке обладнання дозволяє виконувати рези під різними кутами. Як лобзик, так і стрічкопильний верстат через свої конструктивні особливості накладають значні обмеження на розміри виробів, які необхідно піддати різанні.

Устаткування даного типу є інноваційним. Воно дозволяє виконувати різання металу з високою точністю, при цьому товщина оброблюваного вироби може доходити до 20-30 см. Найбільш значущим недоліком даного способу різання, при якій вони не піддається термічній дії, є висока вартість.

Як вже говорилося вище, використовувати для різання металевих виробів можна і насадки на дриль, які на сучасному ринку представлені у великій різноманітності.

Насадки для дриля також можуть використовуватися для розрізання та інших матеріалів

Особливості застосування насадок на дриль

Насадки, за допомогою яких звичайна електродриль перетворюється в пристрій для різання металу, по суті, являють собою пуансон (шплінтон). Здійснюючи численні зворотно-поступальні рухи у внутрішній порожнині матриці, такий пуансон пробиває металевий лист, формуючи на ньому лінію різу, ширина якої становить 3,1 мм. При використанні насадок на область виконання обробки виявляється точковий вплив, завдяки чому захисні шари на поверхні металевого виробу повністю зберігають всі свої функції.

Робоча частина насадки вирубного типу

За допомогою насадки на дриль можна виконувати різання металевих листів такої товщини:

виготовлених з алюмінію - до двох міліметрів;
виконаних з міді, латуні, листового заліза, цинку і оцинкованої сталі - до півтора міліметрів;
виготовлених з нержавіючої сталі - до восьми десятих міліметра.

Зворотно-поступальний рух пуансону, який є основним робочим органом насадки, повідомляється за рахунок обертання патрона електричної дрилі. Слід мати на увазі, що ефективно різати металевий лист така насадка зможе лише в тому випадку, якщо її використовувати в комплекті з електричним дрилем, патрон якої обертається з частотою, що становить не менше 2700 об / хв.

Приклади зрізів насадкою оцинкованого листа (0,55 мм) і алюмінію (2 мм)

Переваги використання насадок для дрилів

Насадки на дриль, якщо порівнювати їх з таким популярним інструментом для різання металу, як болгарка, відрізняються цілим рядом переваг.

Здійснюється рез відрізняється високою якістю.
При використанні насадки на дриль для різання металу немає необхідності купувати додаткові витратні матеріали, що значно економить фінансові кошти.
Застосування такої насадки забезпечує високу продуктивність процесу різання.
Насадки на дриль відрізняються високою універсальністю.
За рахунок того, що цей інструмент оснащений спеціальною ручкою, процес різання з його допомогою виконувати дуже зручно.
Такі насадки підходять як до електричних, так і до пневматичних дрилям.
Незаперечно зручність даних насадок як в застосуванні, так і в обслуговуванні.
За допомогою таких інструментів можна виконувати рези практично будь-якої конфігурації.

Незважаючи на простоту конструкції таких насадок, їх застосування вимагає від користувача певних навичок і вправності.

Популярні моделі та сфери їх застосування

Сучасні моделі насадок на дрилі дозволяють здійснювати різання листового металу не тільки по прямій лінії. За допомогою такого зручного і простого у використанні пристосування можна також виконувати фігурні різи, що часто потрібно при монтажі покрівельних конструкцій, вентиляційних повітропроводів, а також жолобів і інших елементів водостічної системи.

Використовуючи такі насадки на дриль, рези можна робити практично в будь-якому просторовому положенні. Не менш важливою перевагою цих насадок є і те, що вони не вимагають попередньої настройки.

Ця насадка перетворює дриль в електроножиці, що працюють за принципом саме різу, а не висікання

Серед найбільш популярних моделей насадок на дрилі для різання металу, представлених на вітчизняному ринку, виділяються наступні:

«Цвіркун» (від компанії «Енкор»);
Sparky NP 1,8L;
EDMA NIBBLEX;
ACKO YT-160A.

Просічні ножиці-насадка на електродриль EDMA NIBBLEX для різання металу і пластика

Відмінності моделей насадок на дрилі складаються не в принципі їх роботи, а в максимальній товщині металу, що розрізає і ряді інших технічних характеристик. Сучасні моделі насадок на дрилі дозволяють отримувати рівні і акуратні рези з гострими, рівними і незамятимі краями. При цьому захисне покриття, нанесене на поверхню металевого листа, не пошкоджується і повністю зберігає всі свої функції.

Однією з популярних насадок на дриль, яка представляє собою компактні висічні (вирубні) ножиці, є пристосування, зване «Цвіркун». Таку насадку, що дозволяє отримувати рівний і акуратний рез, можна використовувати для різання як плоских, так і профільних металевих листів.

Насадка-ножиці «Цвіркун» призначена для роботи від пневмо- або електродрилі (шуруповерта) потужністю не менше 420 Вт

За допомогою насадки-ножиць «Цвіркун» можна різати не тільки металевий лист, але тонколистові вироби, виготовлені з полікарбонату та інших полімерних матеріалів. При цьому товщина виробів, для різання яких можуть бути використані ці компактні висічні ножиці, може становити до:

1,5 мм - для сталевого листового матеріалу;
1,2 мм - для нержавіючої сталі;
2 мм - для міді та алюмінію, а також полімерних матеріалів.

За допомогою насадки для дриля «Цвіркун» можна здійснювати різання листового матеріалу в горизонтальній і вертикальній площинах, а також виконувати на поверхні листа внутрішні рези.

«Цвіркун» працює за принципом Ножиці

Слід мати на увазі, що в тому місці аркуша, звідки буде проводитися внутрішній рез, необхідно попередньо просвердлити отвір.

«Цвіркун» - це хороша насадка на дриль для різання металочерепиці та профнастилу. При використанні цього механізму для різання металу поверхню цих матеріалів не деформується, а сам рез виходить рівним і акуратним. Легко впорається насадка «Цвіркун» і з такими складними завданнями, як художня різання і створення в листовому матеріалі отвори великого діаметру.

«Сталевий бобер»

Ще однією популярною насадкою для дрилі, за допомогою якої можна виконувати різання металу, є пристосування, зване «Сталевий бобер». Принцип, за яким працюють такі насадки на дриль, схожий з тим, як функціонують вирубні ножиці. При використанні цього пристрою в зоні різання не утворюються іскри і на металевий лист не виявляється термічного впливу, відповідно, не спалюється захисне покриття, яке на нього нанесено.

Насадка для різання металу «Сталевий бобер» комплектується змінною матрицею і пуансоном

Серед технічних характеристик, якими володіє насадка на дриль даного типу, необхідно виділити наступні:

Ефективність роботи такої насадки забезпечується при обертанні патрона дриля зі швидкістю 1500-3000 об / хв.
Максимальна товщина оброблюваних деталей становить 1,8 мм для листів зі звичайної стали, 2 мм - для мідних і алюмінієвих листів, 1,2 мм - для листів з нержавіючої сталі.
Кут, на який можна змінювати напрямок виконання різу, - 360 °.
Мінімальний радіус різу - 12 мм.

Вирішуючи питання про те, який інструмент вибрати для різання листового металу - лобзик, болгарку або насадку на дриль, - слід в першу чергу оцінити завдання, для вирішення яких вони необхідні.

Насадки на дриль - це хороший варіант для домашніх майстрів і невеликих будівельних бригад. Коли обсяги робіт з різання листового металу незначні, застосування такої насадки є оптимальним рішенням. Вибираючи це пристосування, слід особливу увагу звертати на те, щоб характеристики дрилі, в комплекті з якою воно буде використовуватися, відповідали характеристикам самого інструменту.
