Нарізування трапецеїдальної різьби різцем

Токарна справа
підручник

Різець для нарізування трапецеїдальної різьби показаний на рис. 200. Кут між бічними ріжучими крайками різця повинен бути рівний 30 °; довжина t передньої кромки приймається відповідно до профілю нарізати різьблення. Всі кути (α, α1. Α2) вибираються так само, як і кути для нарізування прямокутної різьби. І в цьому випадку для закріплення різців користуються державками (див. Рис. 199).

Мал. 200. Різець для нарізування трапецеїдальної різьби

Різець для нарізування трапецеїдальної різьби заточується за шаблоном, подібно застосовується при заточуванні різців для трикутної різьби, і в тому ж порядку. Заточений різець доводиться.

Прийоми нарізування трапецеїдальної різьби. Установка різця при нарізуванні трапецеїдальної різьби проводиться так само, як і при прямокутної різьбі. Різьблення з кроком до 3 мм нарізаються одним різцем, які мають повний профіль. Нарізування резьб, крок яких перевищує 3 мм, проводиться в кілька прийомів (рис. 201, а). Канавочні різцем, ширина якого на 0,1-0,2 мм менше ширини западини різьблення, прорізається гвинтова канавка. Діаметр канавки «по дну» повинен бути дорівнює внутрішньому діаметру нарізати різьблення. Після цього двома різцями (правим і лівим) гвинтовий канавки надається форма трапеції, причому ширина канавки, яка вимірюється по зовнішньому діаметру, повинна бути на 0,3-0,4 мм менше остаточною. Кожен з різців повинен мати кут при вершині, рівний 30 °; довжина передньої ріжучої кромки різця робиться на 1-3 мм менше ширини западини нарізати різьблення. Остаточна обробка різьблення проводиться різцем, які мають повний профіль. Цим різцем обробляються тільки бічні сторони профілю різьби.

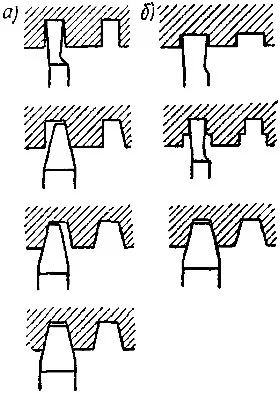

Мал. 201. Прийоми нарізування трапецеїдальної різьби

Інший, дуже продуктивний спосіб нарізування трапецеїдальної різьби показаний на рис. 201, б. Різцем, ширина якого на 0,3-0,4 мм менше остаточної ширини гвинтовий канавки, яка вимірюється по середньому діаметру різьби, прорізається попередня канавка. Діаметр канавки, яка вимірюється «по дну», повинен бути більше середнього діаметра різьби на 0,3-0,5 мм.

Потім попередня канавка поглиблюється до внутрішнього діаметра різьби.

Ширина застосовуваного різця повинна бути на 0,2 мм менше остаточної ширини западини. Оздоблення профілю проводиться послідовно двома різцями, які мають повний профіль нарізати різьблення. Перший з різців має увігнуту (у вигляді жолобка) передню поверхню, що забезпечує більшу легкість відділення стружки і чисту поверхню різьблення. Другий різець повинен мати плоску передню поверхню.

Перевірка трапецеїдальної різьби. Для перевірки трапецеїдальної різьби застосовуються граничні калібри, подібні по конструкції граничним калібром для трикутної різьби. Профіль трапецеїдальної різьби перевіряється виступом З шаблону (рис. 202). При необхідності визначення середнього діаметра трапецеїдальної різьби, перевірка його проводиться непрямим шляхом. Для цього шаблон накладається на виток різьби, як показано на рис. 202. Якщо дно виїмки шаблона стосується вершини профілю різьби, а точки А і В - бічних сторін його, середній діаметр різьби правильний.

Мал. 202. Шаблон для перевірки профілю та середнього діаметру трапецеїдальної різьби

Необхідно відзначити, що такий спосіб перевірки середнього діаметра є грубим, так як зовнішній діаметр різьби, від точності якого залежить результат перевірки по рис. 202, обробляється з невисоким ступенем точності. Винятком з цього є гвинти з трапецеидальной різьбленням (ходові гвинти), у яких бокова поверхня служить настановної базою, при нарізанні різьби з використанням люнетів. Зовнішній діаметр таких гвинтів буває тому точніше, ніж у звичайних.
