Як швидко проставити розміри в Autocad.

Розглянемо кілька основних способів вимірювання відстаней. Панель з інструментами для роботи з розмірами знаходиться у вкладці анотації.

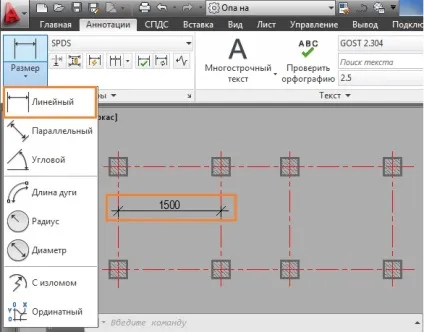

1. Ставимо розмір з допомогу команди лінійний розмір.

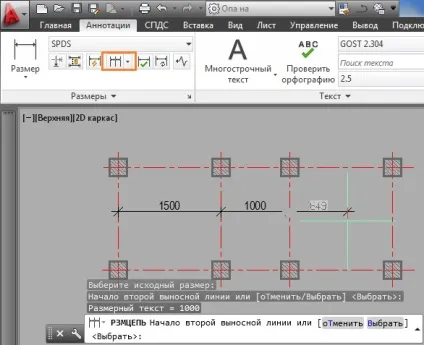

2. Використовуємо команду ланцюг для автоматичного продовження розмірної ланцюжка.

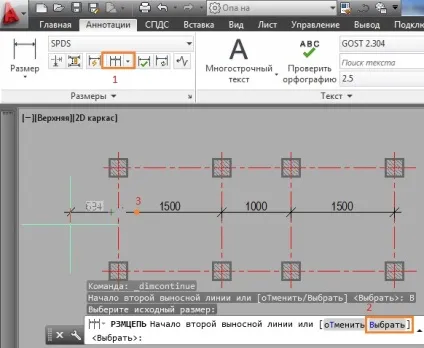

3. Для продовження розмірної ланцюжка в іншу сторону викликаємо команду ланцюг (1). далі параметр вибір (2). натискаємо лкм (3) на розмірної лінії ближче до тієї сторони, в яку слід продовжити ланцюжок.

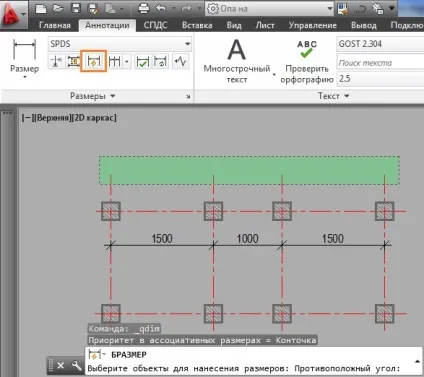

4. Створимо розміри по базовим точкам. Команда швидкий розмір, виділяємо об'єкти для побудови ланцюжка розмірів.

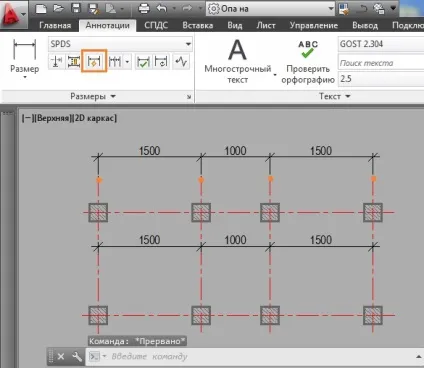

5. Виставляємо вийшла розмірну ланцюжок на необхідній відстані.

Важливо знати про інструментах паралельний і кутовий розмір. Команда паралельний виміряє довжину об'єкта, який знаходиться під нахилом, наприклад діагональ прямокутника. Команда кутовий необхідна для вимірювання кута між лініями. Це найбільш використовувані команди при нанесенні розмірів на кресленні.

Збережіть посилання собі, стане в нагоді;)
