Намотування тороїдального трансформатора етапи роботи

Для перетворення струму на сьогоднішній день використовують різноманітні пристрої Тороїдальний трансформатор - це найбільш поширений пристрій, яке застосовується не тільки для зварювального апарату. Намотування тороїдального трансформатора вважається популярною послугою.

Щоб виконати намотування тороїдального трансформатора в домашніх умовах, вам слід прочитати нашу інструкцію.

конструкція трансформатора

Цей чудовий трансформатор був виготовлений ще Фарадеем. Тороїдальний автотрансформатор - це спеціальний прилад, який призначений для перетворення змінного струму. Використовувати їх можна в різноманітних лінійних установках. Це електромагнітне пристрій може бути однофазним і трифазним.

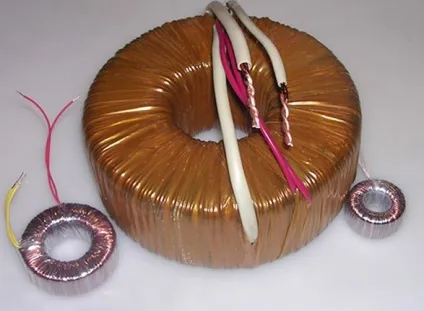

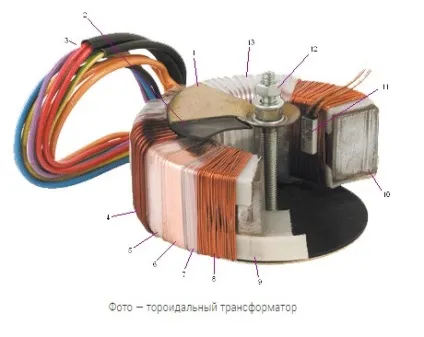

На цьому фото ви зможете побачити, що конструкція складається з наступних елементів:

1. Металевий диск, який виготовлений з рулонної магнітної стали.
2. Спеціальні гумові прокладки.
3. Висновки первинної обмотки.
4. Вторинна обмотка.
5. Ізоляція, яка розташовується між обмотками.
6. Екрануюча обмотка.
7. Додатковий шар, який розташовується між первинною і екрануючої обмотки.
8. Первинна обмотка.
9. Ізоляційне покриття сердечника.
10. Тороїдальний сердечник.
11. Запобіжник.
12. Елементи кріплення.
13. Шар покривний ізоляції.

Щоб з'єднати обмотки виробник використовує муздрамтеатр. Цей тип перетворювача кваліфікується за: призначенням, охолодженню і типу муздрамтеатру. За призначенням можна розділити на імпульсний, силовий і частотний перетворювач. За охолодження трансформатори повітряними або масляними. Якщо вам буде цікаво, тоді можете прочитати про тороидальний трансформатор.

Пристрій цього типу може використовуватися в стабілізаторах або системах охолодження. Головною відмінністю конструкції буде вважатися кількість обмоток, яке містить трансформатор. Кільцева форма вважається найбільш поширеною. В цьому випадку намотування тороїдального перетворювача виконується рівномірно. Завдяки цьому розташуванню котушок перетворювач охолоджується швидко і не потребуватиме використання кольорів.

Переваги тороїдального трансформатора

Якщо ви плануєте використовувати тороїдальний трансформатор, тоді пам'ятайте, що він може мати ряд переваг:

1. Конструкція має невеликі габарити.
2. Сигнал на торі вважається досить сильним.
3. Обмотки можуть мати невелику довжину. Але через це при роботі ви зможете почути певний фон.
4. Простота в самостійній установці.

Перетворювач може використовуватися, як мережевий трансформатор, зарядний пристрій або блок для галогенних ламп. При необхідності ви можете прочитати про принцип дії трансформатора струму.

Намотування тороїдального трансформатора

Виготовлення тороїдального трансформатора може виконати, навіть молодий електрик. Намотування не представляє нічого складного. Ось інструкція, яка допоможе дізнатися, як правильно мотати тороидальний муздрамтеатр для напівавтомата:

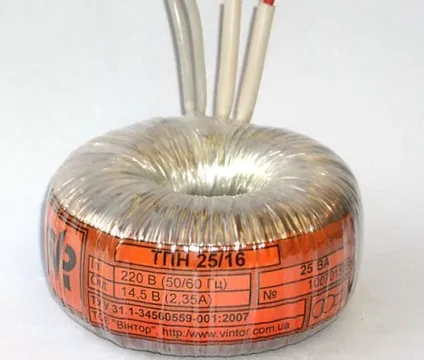

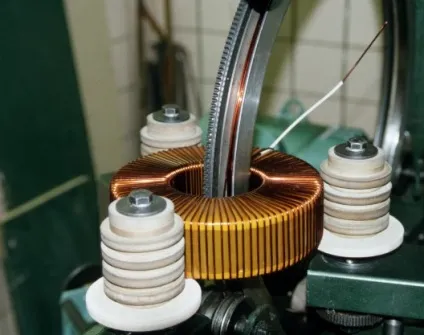

• Для намотування трансформатора на ферритовом осерді, вам необхідно використовувати спеціальний верстат. Він дозволяє значно прискорити роботу і при цьому ви легко зможете зменшити ймовірність зіскоку заліза. Його можна виконати за типом затиску для накрутки дроти.
• ЛАТР, які потрібні для намотування повинні мати однакові розміри. При намотуванні вам необхідно стежити, щоб між витками не було вільного місця. Якщо силовий трансформатор буде мати невеликі щілини, тоді їх можна заповнити залізними листами від іншого трансформатора.

• Після намотування заліза необхідно приварити спеціальні висновки. Щоб приварити виріб буде досить 2 або 3 зварювальних точки.
• Тепер вам необхідно промазати торці муздрамтеатру за допомогою епоксидного клею. При необхідності кромки можна округлити.
• Поверх підсилювача вам слід намотати ізоляцію. Щоб виконати намотування можна використовувати лист картону. Приєднати його можна за допомогою малярного скотча. Повторити цю дію необхідно по всій площі картону.
• Тепер ви можете намотати ізоляційну стрічку, яка виконана з текстилю. Поверх шару також можна використовувати малярний скотч.

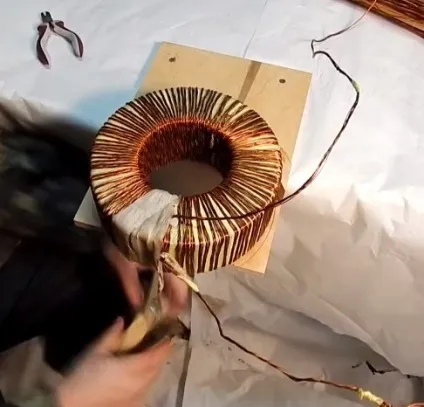

• До останнього етапу відноситься намотування проводу обраного перетину. Розрахувати кількість витків ви зможете за допомогою спеціальної програми. Після накрутки виріб необхідно покрити лаком NC.

• Ізоляція для тороїдального трансформатора повинна бути виконана з лакоткани або текстильної ізоляційної стрічки. Ця обмотка називається вторинною і її також слід покрити лаком. Ця дія слід продовжувати до появи необхідного рівня витків.

• Провід для вторинної обмотки зазвичай має велике перетин. Якщо мережевий трансформатор потрібен для дугового зварювання, тоді в кінці слід додати необхідну кількість витків.

Один виток здатний переносити 0,84 Вольт. Схема намотування тороїдального трансформатора виконується наступним чином:

Так ви зможете легко самостійно зробити тороидальний трансформатор 220 на 24 вольта. Цю схему ви легко зможете підключити, як для дугового, так і для напівавтоматичного зварювання. Всі параметри необхідно розраховувати виходячи з перетину дроту. Характеристики пристрою також дозволяють виробляти ступінчасте регулювання. Серед його достоїнств можна зустріти досить високу продуктивність і доступність.

Купити тороидальний трансформатор HBL-200 можна практично в будь-якому місті. На фото нижче ви зможете побачити вартість перетворювача:

Сподіваємося, що наша інформація буде корисною і ви зможете правильно виконати намотування тороїдального трансформатора. Як бачите, намотування тороїдального трансформатора не займає багато часу.
