Як провести провід від лічильника в будинок

У статті «Чому вибиває автомат біля лічильника» ми розбиралися з численними причинами відмови вступного автомата. Однією з таких причин може бути поганий стан ввідного кабелю.

Для прикладу розглянемо випадок з моєї практики. Звернулися до мене власники старого приватного будинку. Була у них постійний головний біль - часто вибивав автомат на лічильнику. Ось що показав первинний огляд.

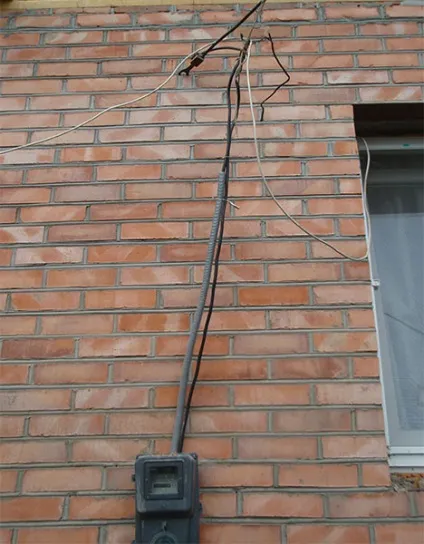

Введення зі стовпа приходив на лічильник. З лічильника через автомат йшов додому.

Розглянемо більш детально хитросплетіння дротів.

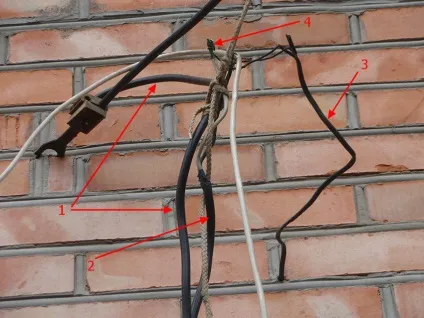

Вступної кабель (1) спускається вниз на лічильник. З лічильника піднімається кабель для введення в будинок (2). Використано алюмінієві кабелю АВВГ 2х10. З будинку стирчить мідний багатожильний кабель (3) перетином 2х2,5. Все це справа з'єднане між собою звичайними скрутками (4), розкритими лаком для захисту від окислення. Скручування прив'язані мотузкою до натягнутого введення, спеціально, щоб вітром нє било об стіну. Ну і для повноти картини, там же зачеплений антенний кабель. Типу - якщо що, телевізор згорає першим!

Мідний кабель (3) заходить в будинок. Десь там, в глибині стін він йде в передпокій. Туди, де раніше стояв лічильник.

Що ми бачимо? На старий лічильник приходять алюмінієві дроти. Це означає, що виходить? Мідний дріт з вулиці, десь в будинку, під штукатуркою з'єднаний зі старим алюмінієвим. Сполучений, швидше за все, скрутками. Природно, поганий електричний контакт. Провід, навіть під невеликим навантаженням, перегрівається і як наслідок, постійно відключається автомат біля лічильника.

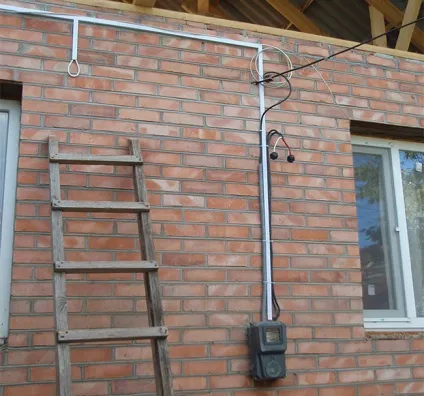

Прийняли рішення повністю замінити вступної кабель в будинок. Використовую для цього алюмінієвий АВВГ 2х10. Кидаю його цілісним шматком. Щоб в майбутньому не було проблем, кабель прокладаю з урахуванням можливості заміни. По фасаду тягну його в кабель-каналі. По горищі в металлорукаве.

У будинку, в подальшому, викидаю старий щит з пробками і встановлюю щиток з автоматами. Як це зробити, розповім в іншій статті.

Другий кінець кабелю, на вулиці, з'єдную з лічильником. В процесі роботи виявилася проблема. З якихось причин, на той момент не можна було викликати техніка для розпломбування вуличного щитка і підключення до нього кабелю. Довелося поєднувати новий кабель з шматком кабелю, що виходить зі лічильника.

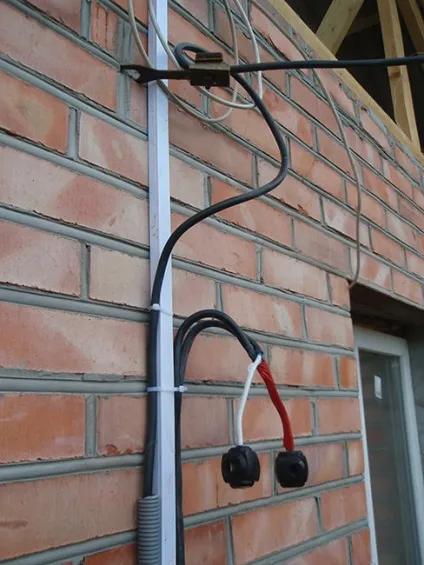

У гофре (1) приходить кабель зі стовпа. З кабель-каналу приходить провід (2) з будинку. З лічильника виходить старий провід для введення в будинок (3). Провід (2) і (3) піднімаю вище і з'єдную їх горіхами.

До речі. При покупці кабелю, беріть його на пару метрів більше. Чи не купи я дроти з запасом, довелося б з'єднання робити низько, безпосередньо у лічильника, що не є добре в плані безпеки.

Поєднавши все і заізолювавши, проводжу перевірку. Підключаю кабель до старого щитку з пробками і включаю все навантаження в будинку. Півгодини - політ нормальний. В майбутньому автомат більше не відключався. Для надійності краще б звичайно старий автомат замінити на новий, вже дуже часто відключався.

Підсумок. Неконтрольовані скручування на кабелі приводили до постійного перегріву проводів. Спочатку, до мого приходу, замовники хотіли, за порадою сусіда, збільшувати потужність вступного автомата на лічильнику. Як мінімум, це могло призвести до отгоранія дроти і втрати електропостачання. Як максимум, до пожежі.
