Налаштування vlan на комутаторах d-link des-3200 (10, 18, 26, 28), налаштування обладнання

Комутатори D-Link серії DES-3200 використовуються для вирішення вельми широкого кола завдань - від простого керованого комутатора на майданчику абонента (DES-3200-10), до організації доступу за технологією FTTB як будинкового комутатора (DES-3200-26 і DES- 3200-28). Тому з ними працюють як просунуті мережеві інженери, так і прості користувачі, яким навіть така проста задача, як створення і настройка Vlan вже представляє складність. Створити ВЛАН на комутаторі можна двома способами:

1. Через WEB-інтерфейс:

Заходимо в настройки роутера і в меню зліва вибираємо розділ l2 Features => 802.1Q Static VLAN. За замовчуванням відкриється список віртуальних мереж:

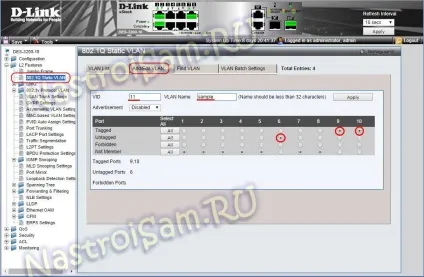

Для створення нового ВЛАН треба зайти на вкладку Add / Edit Vlan:

В поле VID прописуємо ідентифікатор, тобто номер Вланєв, а в поле VLAN Name - його ім'я. Тепер зверніть на таблицю з портами. Якщо вам треба просто додати порт в віртуальну мережу, то нашкодили його номера ставимо галку «Untagged». Якщо потрібно, щоб мережа йшла через транковий порт на інший комутатор (Uplink / Downlink порти), то напроти цього порту ставимо галку «Tagged». Натискаємо кнопку «Apply».

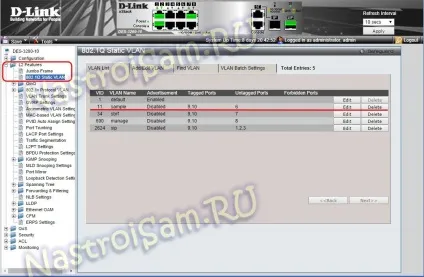

Дивимося в таблицю Вланєв:

Створена нами віртуальна мережа додана.

2. Через telnet:

Те ж саме можна зробити і через командний рядок, підключившись до комутатора по протоколу telnet або через консольний порт.
Щоб подивитися поточний конфіг набираємо команду:

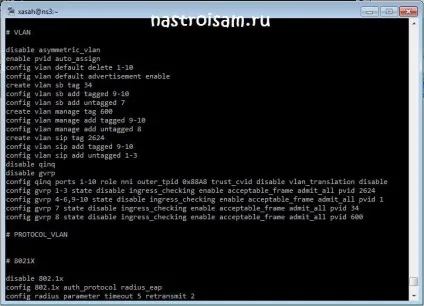

DES-3200-10: 4 # show config current_config

Нас цікавить підрозділ VLAN - саме в ньому прописані всі створені на світяе віртуальні мережі.

Тепер давайте створимо для прикладу ВЛАН з ідентифікатором 11. Для цього набираємо команду:

DES-3200-10: 4 # create vlan sample tag 11

Тепер додамо порт 1 в 11-й ВЛАН:

DES-3200-10: 4 # config vlan sample add untagged 1

Ну і додамо ВЛАН в список транкових портів Uplink / Downlink:

DES-3200-10: 4 # сonfig vlan sample add tagged 9-10

Результату виконання кожної команди повинен бути - Success:

Знову дивимося конфиг - створена віртуальна мережа повинна з'явитися в списку.
Після цього - не забудьте зберегти конфігурацію комутатора!
