Налаштування супутникової антени за допомогою приладу satfinder

Satfinder - це прилад для швидкого пошуку супутників і точної настройки антени (або декількох конверторів на одній антені) на супутник. Існують два типи таких приладів: стрілочні з налаштуванням і цифрові з автоматичним настроюванням.

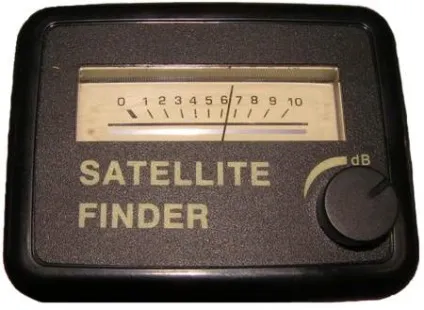

Стрілочний прилад.

• 2 роз'єми для підключення ресивера і конвертора (LNB);
• стрілочний індикатор;
• ручку регулювання посилення;
• два світлодіода (на деяких моделях вони можуть бути відсутніми), що сигналізують про наявність тони 22КГц (зелений світлодіод) і горизонтальної поляризації (червоний світлодіод);
• звуковий сигналізатор, який полегшує наведення антени.

Прилад підключається між ресивером і антеною (в безпосередній близькості від антени). Перед пошуком супутника необхідно в меню налаштувань антени ресивера вибрати потрібний супутник і сильний транспондер з цього супутника, включити харчування LNB. При включенні харчування ресивера, напруга живлення подається на конвертор і при цьому відбувається включення приладу, про що сигналізує підсвічування стрілочного індикатора і незначне відхилення стрілки приладу. Після включення, необхідно приблизно направити Вашу супутникову антену на потрібний супутник.

Встановіть стрілку на шкалі приблизно по середині, регулюючи ручку рівня сигналу. Повільно змінюючи азимут (вправо / вліво) і кут елевації (вгору / вниз) Вашої супутникової антени, добийтеся максимального відхилення стрілки приладу. Якщо стрілка приладу відхилиться за значення "10", відрегулюйте ручку рівня сигналу, зменшивши показання приладу до поділу "5". Знову повільно переміщайте антену (вправо / вліво і вгору / вниз), добийтеся максимального відхилення стрілки приладу. Після цього налаштування на супутник закінчена.

Значно простіше проводити пошук супутників і точне налаштування на них за допомогою цифрового приладу Satfinder. Різниця між стрілочним приладом і ним полягає в тому, що цифровий прилад повністю автоматичний. У ньому немає необхідності в регулюванні чутливості приладу.

Приєднується цифровий Satfinder точно так же. Перед пошуком супутника потрібно в меню налаштувань антени ресивера вибрати настроюється супутник і сильний транспондер з цього супутника, включити харчування LNB. Необхідно приблизно направити Вашу антену на потрібний супутник. При включенні харчування ресивера, напруга живлення подається на конвертор. Відбувається включення приладу, при цьому на індикаторах будуть світитися всього по два сегменти. Повільно змінюючи азимут (вправо / вліво) і кут елевації (вгору / вниз) Вашої супутникової антени, добийтеся світіння найбільшої кількості сегментів на лівій шкалі індикатора. Включити і вимкнути звуковий сигнал можна за допомогою кнопки включення звуку, яка знаходиться поруч із зеленим світлодіодом. Частота звукового сигналу наростає з поліпшенням точності настройки антени на супутник. Зелений світлодіод відображає вертикальну / горизонтальну поляризацію. Червоний світлодіод відображає наявність частоти 22кГц. Права шкала приладу є більш чутливою і відображає одиниці вимірювання, ліва шкала грубіша і відображає десятки одиниць виміру. При досягненні максимальної кількості сегментів на лівій шкалі індикатора, настройка на супутник закінчена.

На 1-му малюнку антена не налаштована на супутник, на 2-м антена погано налаштована на супутник, на 3-му антена налаштована на супутник по максимальному рівню сигналу.
