Налаштування супутникової антени, не така легка завдання

Статтю підготував для любителів супутникового телебачення і фанатів супутникових справ.

Стане в нагоді і для професіоналів, у яких дана тематика пов'язана з повсякденним життям.

І без сумнівів їм необхідна мобільність і легкість в роботі.

Спершу, звісно, треба нагадати і повторити, як ми тарілку налаштовуємо, ну так, для розвитку сіріючих речовини в голові.

Налаштування супутникової антени, справа тонка, як на першому побачення з дівчиною! ;)

В процесі, настройка супутникової антени, все треба це робити без різких рухів, все робиться дуже плавно, я б сказав навіть повільно. Напевно вже знаємо що тарілка (супутникова антена) регулюється навколо осі (по азимуту) і по вертикалі (кут місцевості).

І так, виставляємо кут місцевості майже на максимум, т. Е. Антена повинна бути задерта вгору майже до кінця, і починаємо дуже повільно обертати задній підвіс антени навколо осі (на кронштейні), до появи сигналу.

Про те, що є сигнал, ми дізнаємося, побачивши заповненими індикатори «Рівень сигналу», і «Якість» на телевізорі.

Так що вам необхідно повертати антену, дивлячись в телевізор, або можете попросити кого-небудь дивитися на екран, і при появі сигналу сказати вам про це.

Якщо сигнал не з'явилося, трохи опустіть вертикаль, і знову повертайте антену навколо осі. Це уривок зі статті яку повністю Новомосковськ тут.

Але це «ази і буки» ... а ми будемо говорити про більш професійному підході до цього заходу.

Адже для тих, хто проводить обслуговування свого антенного господарства або просто постійно додає нові конвертери, необхідна мобільність, можливо, ви установник і ще не визначилися у виборі приладу для швидкої і найголовніше зручної установки супутникової антени.

І Так, настройка супутникової антени з спеціальним приладом.

Discovery Satfinder SF-500:

Прилад для настройки супутникових антен SF-500 підтримує як DVB - S так і DVB - S2. Прилад має пам'ять, в якій є всі основні супутники, які використовуються в наших регіонах, можливо, відредагувати їх завдяки кнопкам на панелі приладу.

Налаштування супутникової антени, прилади для настройки

Потужність сигналу і рівень видно на шкалах приладу в% співвідношенні і ще супроводжується звуковим оповіщенням.
Бюджетний, професійний прилад для точного налаштування супутникових антен
Підтримує формати DVB S і DVB S2
Індикація сили і якості сигналу
Вибір, додавання і редагування супутників і типів конвертерів
Вибір, додавання і редагування параметрів транспондерів
Підтримує DiSEqC 1.0 і 0/22 KHz
Харчування по антенного кабелю від ресивера, або блоку живлення (в комплекті)
Інтегрований компас (дуже зручний в роботі)
похибка шкали + -1% (максимально точна настройка)
шкала швидко реагує навіть на самих низько швидкісних транспондерах
простота роботи, надійний і якісний корпус

Прилади мають дуже невелику вагу і мінімальний розмір, що не зобов'язує виробника придумувати якісь пом'якшувальні конструкції для транспортування, ну а вам буде простіше постійно брати їх з собою.

На коробках вказані технічні характеристики і можливості англійською мовою.

Блок живлення має F-роз'єм і підключається до роз'єму Receiver. Також можна забезпечувати харчування приладу від будь-якого ресивера, який в даний момент працює і подає харчування на конвертер.

На корпусі приладів розташовані по 6 кнопок управління (UP, DOWN, LEFT, RIGHT, OK і EXIT) для навігації по меню, компас. Додатково індикатор заряду, роз'єм для підключення блоку живлення і вимикач у старшої моделі.

Дисплеї в цих двох моделях підсвічуються, що дозволяє робити настроювання в темний час доби. При першому використання приладу, необхідно провести першу настройку, додати потрібні супутники і транспондери.

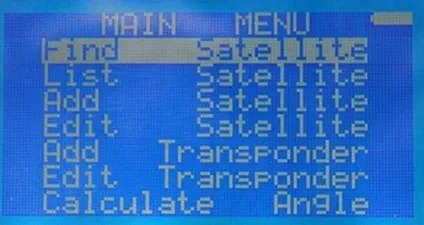

У головному меню доступні 7 основних пунктів меню англійською мовою:

Find Satellite - Знайти супутник
List Satellite - Список супутників
Add Satellite - Додати супутник
Edit Satellite - Редагувати супутник
Add Transponder - додати транспондер
Edit Transponder - Редагувати транспондер

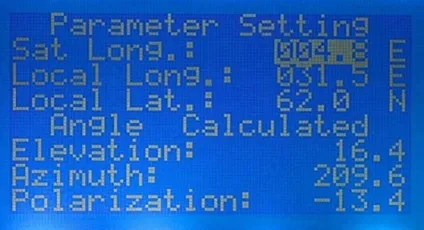

Calculate Angle - Розрахунок кута

Насамперед (це для мене) додаємо супутник, наприклад Astra 4A на позиції 4.8 ° E. це 4й пункт меню
Name: Astra4A
LO Freq: Univ
22K: AUTO
DiSEqQ1.0: ваше значення
USALS: ON або OFF
Longtitude: 004.8 E

Після додаємо потрібні транспондери, це 5й пункт меню:
Satellite: Astra 4A
Tran Freq: 12284
Symbol Rate: 27500
Polarity: V

Тепер можна переходити до пошуку, для цього йдемо в 1й або 2й пункт меню:

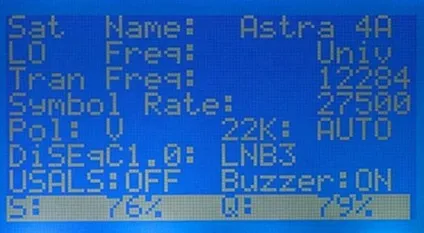

В 1м пункті є можливість вибрати супутник на якому проводити пошук, вибрати тип і частоту гетеродина, вибрати необхідну частоту транспондера, швидкість потоку, поляризацію, вхід комутатора, роботу USALS (дісег1.3) і подавати звуковий сигнал при захопленні транспондера.

У нижній частині екрана відображаються індикатори рівня сигналу і якості, при наведенні на цей пункт, натисніть кнопку OK, щоб відкрити великий індикатор.

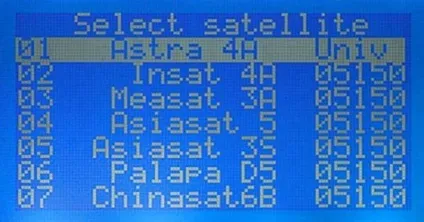

Під 2м пункті вам буде доступний список супутників, після ви потрапляєте в список транспондерів, звідки потрапляєте відразу на великий індикатор.

Хоч прилад і змусить вас витратити трохи часу на налаштування, після чого використання ставати дуже простим.

переваги:

Низька вартість
Харчування від ресивера
Звуковий сигнал при налаштуванні
Простота в роботі

недоліки:
Відсутність можливості роботи з DiSEqC 1.1 (можна переклучатся междо 16 конверторами)

Я, наприклад, до деякого часу користувався додатком DishPointer. Начебто визначиться в просторі можна.

Сам не юзал але кому не лінь спробуйте: EBSpro Mobile for Android

EBSpro Mobile є Android додатком. EBSpro Mobile це програма, яка дозволить вам налаштовувати антену в кращому вигляді, тобто, з реальним DVB-S / 2 тюнером + в іншій стороні комп'ютер. (Зв'язок по WiFi)

Наприклад, ви можете створити кілька профілів в EBSpro (під Windows) з деякими зазначеними транспондерів, які ви знаєте. Вибрати і зафіксувати ці транспондери і налаштувати тарілку за допомогою вимірювань (якості, рівня, SNR. BER).

Це ще не все, EBSpro Mobile також має базову позиційний для моторизованих антен з підтримкою USALS.
