Налаштування специфікації в autodesk inventor

Дуже часто при створенні збірок в Inventor, виникає необхідність в специфікації вказувати кількість деталей не в штуках, а в метрах.

Добрий день Дмитро!

Я займаюся проектуванням електрообладнання та кабельних трас в різних нафто-газодобувних установках.

Зіткнувся з однією проблемою, можливо ви мені допоможете. Опишу суть проблеми:

Моє завдання - розставити Електроустаткування в блок-боксі і підвести до нього кабельні траси. Кабельні траси по суті складаються з різних кабельних лотків, ответвителей і кутів. Лотки йдуть стандартних довжин, 2 або 3 метри, і в специфікації я вказую загальна кількість необхідного до замовлення літаків, наприклад "Лоток перфорований 80х80 код ... фірми" ДКС "- 60 м.). Стандартна ситуація що при монтажі ці 2-х метрові лотки розрізають, на ділянки будь-якої довжини, наприклад будь-якої спуск траси довжиною 0,5 метра, відведення від основної траси довжиною 1,2 м, підйом наприклад до вентиляторів 1м. У кого б не питав, ніхто мені не може підказати, як зробити щоб ці ділянки лотків автоматично розпізнавалися як одна і та ж деталь, а в специфікації просто підсумовував і видавав общюю довжину (В моєму прикладі, виходить щоб він порахував ці дві ділянки і видав в специфікацію що "Лоток перфорований 80х80 код ... фірми" ДКС "- 2,7 м). Був би дуже Вам вдячний якщо допомогли мені з цим питанням. Наперед дякую!

Ви можете завантажити цей урок! Для цього Вам потрібно бути зареєстрованим користувачем сайту. Після того, як Ви зареєструєтесь або залогінетесь, на цьому місці Ви побачите посилання на скачування.

Дуже часто при створенні збірок в ІНВЕНТОР виникає необхідність вказувати в специфікації вказувати кількість деталей не в штуках, а в метрах.

Налаштування специфікації в autodesk inventor

На невеликому прикладі розглянемо, як це можна зробити. Створимо нову збірку, назвемо її Налаштування специфікацій і збережемо.

Далі створимо деталь, напишемо ім'я деталі Профіль 1 і створимо просту деталь.

На ескізі малюємо прямокутний профіль, розмірами 50х100, приймаємо ескіз.

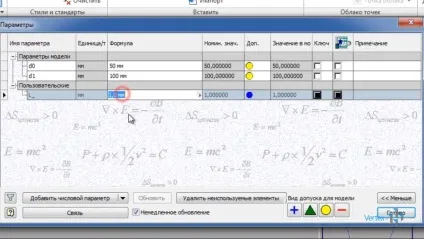

Переходимо на вкладку - Управління. Відкриємо параметри, додамо числовий параметр, який буде відповідати за довжину деталі, назвемо його L, довжину вкажемо тисячі, натискаємо готове.

Далі виконаємо видавлювання нашого ескізу на довжину L. Натискаємо Ок.

Отримали деталь, довжиною 1000 мм. Виберемо для неї потрібний колір і збережемо її.

Для відображення специфікації цієї деталі не в штуках, а в метрах на вкладці - Управління, відкриємо параметр процесу моделювання і на вкладці Специфікація, виберемо основна величина в місце стандартної штуки, вибираємо будь-який призначений для користувача параметр в нашому випадку параметр L, що дорівнює 1000 мм. Виберемо структурну одиницю для відображення, вибираємо метр і закриваємо це вікно. Збережемо деталь.

Тепер вставимо деталь в нашу збірку. Вставили деталь.

Відкриємо специфікацію і бачимо, що її кількість відображається в метрах. Включити структурований вигляд специфікації і бачимо, що кількість відображається так само в метрах і дорівнює 1 м. Копіюємо цю деталь і вставимо ще раз в збірку. Тепер перевіримо структуру специфікації, бачимо, що кількість не 2 штуки, а два метри.

Створимо ще одну деталь, точно так же малюємо прямокутник в ескізі, розмірами 30х70. Назвемо деталь Профіль 2.

Додамо призначений для користувача параметр L, введемо значення 500 мм. Виконаємо видавлювання ескізу на величину L, виберемо колір деталі і зробимо цю деталь параметричний, так само відкриємо параметр процесу моделювання і так само, як і для попередньої деталі виберемо величину L і відображення в метрах. Збережемо деталь.

На вкладці - Управління вибираємо створити параметричну деталь. Додамо кілька рядків параметричної деталі і обов'язково для всіх для них введемо однакове позначення. Це робиться для того, щоб в структурі специфікації вони групувалися і вважалася їх загальна довжина. Введемо кілька значень величини L, 700 і 800 мм. Збережемо деталь і вставимо її в збірку.

Вибираємо Профіль 2, з таблиці вибираємо перший рядок, деталь довжиною 500 мм і бачимо, що в специфікації деталь Профіль 2, відображається в кількості 0,5 м. Копіюємо цю деталь і вставляємо в збірку ще дві її копії.

Для другої копії змінимо розмір. Виберемо рядок, другий рядок з довжиною 700 мм і для третьої деталі, виберемо третій рядок, довжиною 800 мм. Збережемо збірку.

Перевіримо як відображається наша деталь в специфікації. Її порядковий номер 2 і кількість 2 м, тобто сума цих деталей довжиною 2 м.

Далі розглянемо, як вставити з бібліотеки компонентів свою деталь і так само згрупувати її кількість з відображенням її загальної довжини. Вставимо куточок, як користувальницький, довжиною 300 мм. Збережемо цю деталь.

Бачимо, що за замовчуванням ця деталь відображається в кількості в мм.

Відкриємо деталь і трохи її відредагуємо. На вкладці Інструменти, відкриємо вкладку процес моделювання і виберемо структурну одиницю метр. Застосуємо і збережемо деталь.

Вставимо ще один такий же куточок, але іншої довжини. Введемо довжину 800 мм, вставляємо деталь так само як призначену для користувача і зберігаємо.

Відкриємо для редагування цю деталь. Так само вкажемо структурну одиницю довжини відображення в метрах. Переходимо в збірку, збережемо її.

Дивимося на нашу специфікацію. Перші і другі деталі у нас згрупувалися, а куточки мають різні позначення. Якщо позначення у них будуть однакові, то вони згрупуються і зважить їх загальна довжина. Приберемо з позначення довжину куточка ставимо 10 Гост 85-09. Зберігаємо і куточки у нас автоматично підсумовуються. Номер позиції змінимо на три і бачимо, що загальна сума довжини куточків 1,1 метра. Збережемо збірку.

Створимо креслення, вставимо в нього один базовий вид нашої збірки і перевіримо як буде виглядати остаточна специфікація.

Виберемо масштаб 1 до 5, вставляємо в креслення. На вкладці Пояснення, виберемо специфікація і бачимо, що у нас відкриваються специфікації і кількість всіх деталей в метрах.

Вставимо специфікацію в креслення.

Перевіримо, що позиції для однакових деталей відповідають, тобто у нас є два куточка різної довжини, вони у нас під третьою позицією і відповідно інші деталі перша і друга позиція збігаються.
