Налаштування роутера tp-link tl-wr841nd

Коротка інструкція по налаштуванню роутера TP-LINK TL-WR841ND. Налаштування основних параметрів для підключення роутера TP-LINK TL-WR841ND до провайдера Інтернет. Налаштування локальної мережі роутера TP-LINK TL-WR841ND. Налаштування Wi-Fi в роутері TP-LINK TL-WR841ND.

Рис.1 Загальний вигляд роутера TP-LINK TL-WR841ND

Рис.2 Вигляд ззаду роутера TP-LINK TL-WR841ND

Рис.3 Роз'єми підключення і кнопки управління роутером TP-LINK TL-WR841ND

Що потрібно налаштувати в роутері TP-LINK TL-WR841ND

Мінімум що доведеться налаштувати в роутері TP-LINK TL-WR841ND для того щоб все запрацювало:

1. Необхідно встановити параметри підключення до Internet (WAN), які дав вам провайдер;

2. Провести налаштування локальної мережі (LAN), які включають в себе налаштування сервісу DHCP;

3. Налаштувати Wi-Fi для підключення бездротових пристроїв.

4. Безпека входу на роутер і підключення.

Підключення до роутера TL-WR841ND

Насамперед найкраще зробити скидання всіх налаштувань на заводські. За допомогою кнопки WPS / RESET: При ввімкненому живленні маршрутизатора натисніть кнопку WPS / RESET (утримуйте більше 5 секунд) до тих пір, поки сигнал світлодіодного індикатора SYS не зміниться з повільно миготливого до бистромігающего. Потім відпустіть кнопку і зачекайте, поки маршрутизатор виконає перезавантаження і скидання всіх налаштувань на значення за замовчуванням.

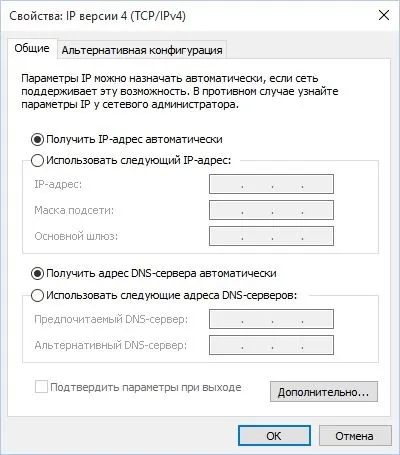

Рис.4 Властивості IP протоколу мережевого адаптера комп'ютера.

Рис.5 Вікно входу в WEB- інтерфейс роутера TL-WR841ND

Надалі, з метою безпеки рекомендується змінити стандартний пароль на складніший.

Установки для перегляду Internet (WAN)

Провайдери по-різному організовують доступ до мережі Internet. Тип підключення і його реквізити повинні бути вказані в договорі.

Основні типи підключення WAN:

Якщо постачальник Інтернет-послуг забезпечує DHCP-сервіс, виберіть Динамічний IP. і маршрутизатор автоматично отримає IP-параметри від вашого постачальника Інтернет-послуг. Повинно з'явитися наступне вікно (Рис. 4-6):

Всі настройки потрібно прописати самостійно.

Підключення за допомогою PPPoE / Росія PPPoE

Якщо ваш постачальник Інтернет-послуг буде використовувати з'єднання через протокол PPPoE то вам слід виконати налаштування, як на Рис. 7

Рис.8 Підключення за допомогою PPPoE / Росія PPPoE

Підключити на вимогу - При виборі цього режиму підключення припиняється автоматично через певний період неактивності (Максимальний час простою) і відновлюється після звернення до Інтернет-ресурсу. Якщо ви хочете, щоб з'єднання було активним постійно, в поле Максимальний час простою вкажіть значення "0", або вкажіть кількість хвилин, після закінчення яких підключення до мережі Інтернет припиняється.
Підключити автоматично - При збої підключення відбувається його автоматичне відновлення.
Підключити за розкладом - Підключення встановлюється тільки в заданий період (дата початку та кінця періоду вказується в форматі ГГ: ХХ)

Підключення за допомогою L2TP / Росія L2TP

Рис.9 Підключення за допомогою PPPoE / Росія PPPoE

Підключити автоматично - Автоматичне підключення після відключення маршрутизатора. Щоб підключити цю функцію натисніть відповідну радіокнопку.
Підключити вручну - В налаштуваннях маршрутизатора можна вибрати підключення / відключення вручну. Після закінчення зазначеного періоду простою (Максимальний час простою), маршрутизатор припинить з'єднання з Інтернет, і коли ви знову зверніться до Інтернет-ресурсу, з'єднання не буде автоматично відновлено. Щоб активувати цю функцію, натисніть відповідну радіокнопку. Якщо ви хочете, щоб підключення було активно постійно, вкажіть 0 в поле Максимальний час простою. Також можна вказати період часу в хвилинах, протягом якого ви хочете мати активне підключення до Інтернет до тих пір, поки не буде зроблений запит на нове підключення.

Підключення за допомогою PPTP / Україна PPTP

Рис.10 Підключення за допомогою PPPoE / Росія PPPoE

Підключити автоматично - Автоматичне підключення після відключення маршрутизатора. Щоб підключити цю функцію, натисніть відповідну радіокнопку.
Підключити вручну - В налаштуваннях маршрутизатора можна вибрати підключення / відключення вручну. Після закінчення зазначеного періоду простою (Максимальний час простою), маршрутизатор припинить з'єднання з Інтернет, і коли ви знову зверніться до Інтернет-ресурсу, з'єднання не буде автоматично відновлено. Щоб активувати цю функцію, натисніть відповідну радіокнопку. Якщо ви хочете, щоб підключення було активно постійно, вкажіть 0 в поле Максимальний час простою. Також можна вказати період часу в хвилинах, протягом якого ви хочете мати активне підключення до Інтернет до тих пір, поки не буде зроблений запит на нове підключення.

Налаштування локальної мережі

Рис.11 Налаштування локальної мережі

Налаштування DHCP-сервера

Вибравши DHCP - Налаштування DHCP, ви можете налаштувати параметри роботи DHCP-сервера. За замовчуванням маршрутизатор діє як DHCP-сервер (DHCP - це протокол динамічної конфігурації мережного вузла) і забезпечує конфігурацію TCP / IP для всіх підключених до нього комп'ютерів локальної мережі.

Рис.12 Налаштування DHCP-сервера

Налаштування Wi-Fi

Тип специфікації вибираємо «WPA / WPA2-Personal». У списку «Version» бажано вибрати «WPA2-PSK». Якщо у Вас в мережі використовуються різні мобільні пристрої з Wi-Fi, тоді нічого не змінюємо і залишаємо «Automatic». В поле «PSK Password» прописуємо ключ безпеки створюваної бездротової мережі. Їм може бути будь-яка буквена або арифметична послідовність не коротші 8 символів. Натискаємо кнопку «Save».

На цьому первинне налаштування можна вважати закінченою. Більш докладний опис для самостійного налаштування можна знайти в посібнику власника на роутер TP-Link TL-WR841ND.
