Роутер моделі WRT54GL від Linksys - по суті, «ще один» з цілої армії фірмових пристроїв, що реалізують принцип три в одному - підключення Інтернет, чотирьох портовий провідний комутатор, бездротова точка доступу 802.11g. Цікавою ж особливістю, можна вважати відкрите програмне забезпечення (напис на коробці - повідомляє про це):

настройка роутера linksys wrt54gl

Сам роутер WRT54GL, складається з чіпсета Broadcom 5352, 4 Мегабайт пам'яті «флеш» (і 16 Мб - оперативної). Виходячи з цього, можна відразу сказати, які «альтернативні» прошивки можна використовувати (зокрема, це «dd wrt»).

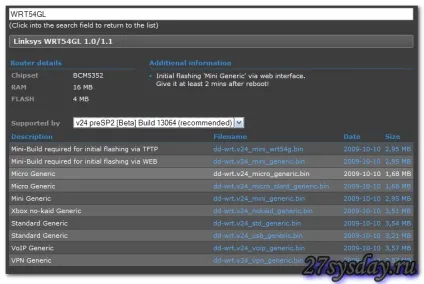

Відразу ж переконаємося в цьому. Йдемо на dd-wrt.com/site/support/router-database, в рядку набираємо WRT54GL. Як бачимо, база прошивок пропонує кілька версій:

Але універсальна (не "mega», просто «стандартна») - це v24 preSP2 Build 13064 (вона ж, тут - рекомендується).

У комплект, включено все необхідне (для роботи у всіх режимах). Погляньте на стінку з роз'ємами:

«Окремо стоїть» роз'єм Ethernet - це порт «WAN», до якого ви підключаєте кабель провайдера. Також тут - кнопка «Reset» і харчування. Антени - тут знімні. А ось USB- порту (наприклад, для підключення накопичувача) - ви не знайдете.

підключення

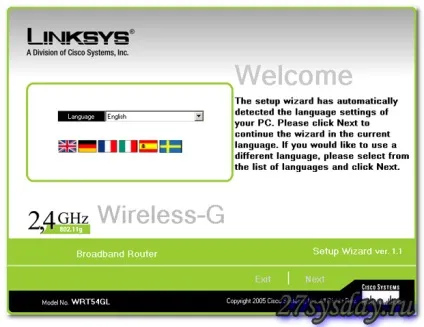

Встановлюємо диск CD в привід комп'ютера під керуванням Windows. Потрібно просто слідувати «інструкцій» ..

Не дивуйтеся, що майстер установки (не запитавши, не попередивши), насамперед змінює настройки мережевого інтерфейсу вашого комп'ютера (на отримання IP автоматично).

Тут в першу чергу, як бачите, ми вирішили перевірити версію вже встановленої «на заводі» прошивки. Це - вкладочка «Status».

Початкова настройка роутера linksys wrt54gl, зводиться до налаштування з'єднання з вашим провайдером. Виконується це - на першій за рахунком вкладці «Setup».

У закладці «Basic Setup» вибирається тип підключення до провайдера Інтернет, із зазначенням відповідних параметрів. Ми вибрали DHCP, але взагалі, доступні 6 варіантів підключення.

Ми вибрали DHCP

На цій же вкладці, блок «Network Setup» - налаштовує зовсім інше (локальну дротову мережу, у нас же тут - цілих 4 апаратних порту!).

А ось, з приводу з'єднання з вашим провайдером - додамо ще дещо. Перейдіть до закладки «MAC Adress Clone»:

MAC Adress Clone

Налаштування роутера, як «точки доступу wi-fi мережі»

У бездротової мережі (тобто, wi-fi), функціонують пристрої двох типів: station (клієнтська «станція»), Access point ( «Точка доступу», база).

У web-інтерфейсі, за налаштування бездротової локальної мережі, відповідає вкладка «Wireless».

На закладці «Basic Wireless Settings», встановіть потрібного імені мережі (друге поле, SSID). Його при бажанні можна «приховати» (встановивши SSID Broadcast в значення «Disable»). Власне, більше тут - міняти нічого (хіба що, «Wireless Network Mode» переключити з «Mixed» на «b», якщо всі пристрої вашої мережі працюють в цьому стандарті). Закладка «Wireless Security» - містить параметри шифрування (за замовчуванням - вимкнено).

Відключення сервісу «SSID Broadcast», спричиняє необхідність вказувати ім'я мережі в процесі настройки іншого пристрою (вручну). Але це - підвищить безпеку вашої мережі.

Кілька слів про вибір частотної характеристики. В діапазоні Wi-Fi 802.11 2,4 ГГц, визначено 13 каналів (смуг). Серед цих 13-ти, одночасно можуть працювати лише 3 (які не мають перетинів в частотній смузі). У зв'язку з чим, не заважаючи один одному, можуть працювати три різних бездротових мережі (якщо вони - на одній території). Непересічними, наприклад, будуть канали: 1, 6, 12. Якщо ж поруч бездротових мереж немає - залишаємо «за замовчуванням» (перший).

Отже, перерахуємо ще раз: дротове з'єднання з провайдером (порт WAN), дротова локальна мережа - це вкладка «Setup», бездротова мережа (її точка доступу) - «Wireless setup». Більшості користувачів, щоб почати роботу, перерахованих функцій - досить. Після внесення нових значень, не забувайте їх «зберігати» (кнопкою «Save Settings»).

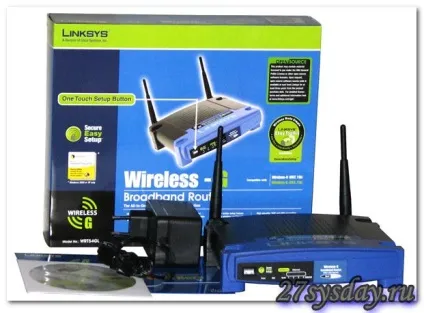

У комплект роутера входить блок живлення (12 Вольт, 1 Ампер, трансформаторний). Також - і кабель LAN (для з'єднання з вашим комп'ютером і початкового налаштування). Тільки ось, кріплення до стіни - на жаль, відсутня повністю (зате, є сумісність з іншими пристроями цієї ж фірми):

сумісність з іншими пристроями цієї ж фірми

Якщо провайдер - працює «по VPN»

Часто, причиною неможливості використання пристроїв класу «роутер» при створенні з'єднання з провайдером, є застосування їм VPN-протоколу. Для даного роутера, на щастя, таке обмеження відсутнє.

У web-інтерфейсі, перейдіть на вкладку «Security». Тут - дві закладки, потрібна - тільки друга (з назвою «VPN»).

Якщо включити все опції в «Enable» (застосувавши потім «Save Settings»), роутер буде працювати з VPN-протоколом (тунелем), пропускаючи його «через себе». Роутер при цьому - не буде ні клієнтським пристроєм, ні сервером «VPN» (а «клієнтом» VPN-тунелю повинен бути локальний комп'ютер, що сполучається з роутером).

З'єднання «по VPN» - має запрацювати після застосування потрібних налаштувань.

додатково

В адміністративному розділі web-інтерфейсу (Administration), доступні додаткові опції по управлінню. Закладка «Management», наприклад, дозволить змінити логін і пароль для web-інтерфейсу.

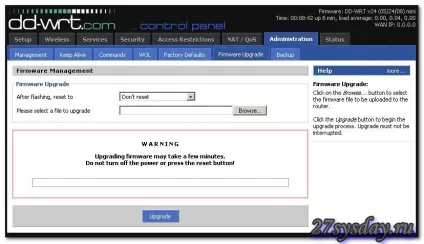

Дві інших важливих закладки тут: «Factory Defaults» (швидкий «скидання» всіх початкових установок до «заводським»), а також «Firmware Upgrade» (це - оновлення прошивки, використовуючи web-інтерфейс).

У висновку, ми наводимо тут кілька важливих тестів (точніше, результатів тестування роутера):

У повністю «дротовому» режимі, з розміром пакета 8Кб, отримаємо середню швидкість передачі Tx = 44,6 Мбіт / с, Rx = 36,7 Мбіт / с. Пакет 16 Кб - швидкості відповідно рівні 48,9 і 39,4 Мбіт / с. Зі збільшенням пакета до 32 Кб, значення - трохи нижче. Висновок: хороший роутер (проте, не найшвидший).

Швидкість бездротового підключення (за схемою Wi-Fi - LAN), ми тестували при наявності поруч ще двох «мереж» (найближча по частоті - займала 6-й канал), «наша» - працювала на 1-му каналі (режим - обраний « g only »).

режим - обраний «g only»

Середня швидкість передачі (в обидві сторони), становила понад 22 Мбіт / с (розмір пакета - 16Кб). Показники бездротової частини пристрою (якщо порівнювати з іншими «роутерами» стандарту 802.11g) - не такі вже й погані, що дозволяє рекомендувати модель від Linksys всім бажаючим обходитися без проводів при виході в Інтернет. Купувати чи ні даний роутер - вибір за користувачем, тобто - за вами.

Детальніше розповімо те, як з'явилася прошивка (на початку огляду, ми говорили, що програмне забезпечення цього роутера - open source). Взагалі-то, все «опенсорсний» прошивки роутера (сімейство «open wrt»), мають таку «опцію», як віддалене управління роутером (по telnet, і по SSH). У даній моделі, це - відсутній повністю. Як так могло статися?

Програмне забезпечення «DD-WRT»

Як відомо, наше «залізо» (тобто, роутер) - містить 4 Мб пам'яті «флеш». І якщо 16 Мегабайт його RAM - більш, ніж достатньо для функціонування «повної» версії ПО «DD-WRT» (заснованого на linux), то в 4 рази менший обсяг «постійного пристрій» - вносить обмеження.

Зайдіть на офіційну сторінку підтримки:

Відразу ж нам повідомляють, що «шити» треба «MICRO or MINI build», якщо процедура виконується з web-інтерфейсу Linksys. Потім, вже з «мікро» і «міні», можна прошити «стандартну», як і «стандартну з VOIP» або VPN (що дозволяє налаштовувати клієнт VPN і навіть сервер на роутері). Ще є «мега» прошивка DD-WRT, але до цієї моделі роутера - вона відношення не має.

Алгоритм перепрошивки в стандартний dd-wrt

• Виконайте «апаратний» reset (на 30 секунд - кнопку притиснути, не відпускаючи - висмикнути харчування, чекати 30 секунд).
• Скачайте MINI build прошивку (generic 12548): ftp://ftp.dd-wrt.com/others/eko/V24_TNG/svn12548/dd-wrt.v24-12548_NEWD_mini.bin.
• Вимкніть брандмауер і антивірус, зайдіть в web-інтерфейс роутера.
• З «заводського» web-інтерфейсу, ви прошиває в Mini (dd-wrt):

Після перезавантаження, пристрій цілком готовий до роботи (і вже - з новою прошивкою). DD-WRT виконана на базі linux, і несе широкий набір функцій для користувача. Хоча, якогось «поліпшення» апаратних характеристик - чекати не варто.

Примітка: при першому вході в web-інтерфейс, вас попросять ввести логін і пароль. Логін - за замовчуванням, завжди - root (а пароль - колишній).

Якщо у вас - звичайна прошивка «стандарт», роутер сімейства linksys wrt все одно можна налаштувати для мережі VPN (як «клієнта»).

Під час налаштування (при зміні значень на вкладці), спочатку натискається «Save», потім «Apply Settings».

Про всяк випадок, для уточнення (оскільки, багато виставляють «неправильний» тип з'єднання з сервером), «клієнт VPN» налаштовується в 2 етапи: спочатку, задається тип з'єднання, що використовується вашим провайдером (наприклад, DHCP або PPPoE), на першій вкладці. Налаштовуються необхідні параметри.

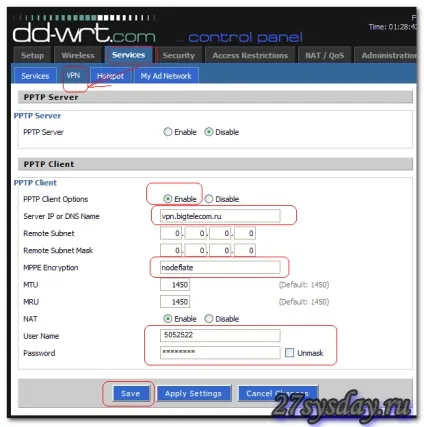

Потім, на вкладці «Services» -> «VPN», налаштовуються параметри VPN-мережі.

Іноді, через розбіжність налаштувань провайдера з параметрами в прошивці dd-wrt, для коректної роботи vpn-сеансу, треба «правити» файл конфігурації. Взагалі, вносити якісь зміни в цей файл (і запускати будь-які команди після завантаження), в роутері - можна (див. Вкладку «Administration» -> «Commands»). Наприклад, командою: sleep 50; cd / tmp / pptpd_client /; cp options.vpn bak; cat bak | sed / mppe / d> options.vpn; rm bak - ми вилучимо з файлу конфіга рядок, що відповідає за «mmpe». Sleep потрібно, так як файл конфіга з'являється не відразу. Після введення команди в поле команд, тисніть «Save Startup». Будь-яка команда пишеться в круглих дужках (), в завершенні рядки ви ставите амперсент.

Налаштування сервісу IP-TV (для прошивки DD-VRT)

На завершення огляду альтернативної прошивки, ми розглянемо саме це питання. Багато пишуть у відгуках, що у них «не працює IP-телебачення», або - «заважає одночасній роботі в мережі Інтернет». Прошивка DD-WRT наділена спеціальними опціями (для коректного налаштування цього типу сервісу).

TV на комп'ютері

На вкладці «Security» -> «Firewall», настройки повинні бути, як на малюнку. Тепер, «Filter Multicast» - галочку, треба зняти (решта - залишити).

Два нижніх блоку (в цьому вікні) - краще залишити в «Disable». При наявності стійкого з'єднання з інтернет, IPTV має запрацювати (після натискання «Save», «Apply Settings»).

На цьому, огляд функцій роутера з прошивкою DD-WRT ми завершимо.

Створення альтернативних прошивок для роутерів - стає все популярнішим. Раніше, більшість версій такого ПО - створювалося ентузіастами, притому, почалося все саме з Linksys WRT (попередньої моделі).

Засноване це забезпечення, зрозуміло, теж на linux. Роутер версії «WRT54GL v1.x» - один з підтримуваних. Багато оформлений web-інтерфейс - не єдина перевага цієї прошивки. У Tomato, пропонується функціонал управління трафіком, правами доступу, також - функція обмеження числа завантажень (актуально для файлообмінних мереж). Головна відмінність - що кнопку «швидкої настройки» (на лицьовій панелі) - можна «призначити» на запуск будь-якої функції (включення режиму). Регулювання потужності передавача - присутній (як і в DD-WRT).

Регулювання потужності передавача

На даному малюнку, ми бачимо екран bandwith-монітора. Тобто, будь-який включення в мережу і весь трафік - «логіруется» (запам'ятовується), а результат потім - можна дивитися (в графічному вигляді).

При цьому, розробники попереджають, що прошивку - ви використовуєте «на свій страх і ризик». Для скачування, підходить прошивка Tomato-1-28. Проект Tomato, власне, базується на прошивці, що належала колись Linksys.

Відкат до «заводський» прошивці

У заключній главі, ми повинні обов'язково розглянути це питання. До того ж, рішення цієї проблеми (тобто, завантаження заводської прошивки в роутер) - не настільки і складне.

Шукаємо на ресурсі циско вашу прошивку.

Вкладка «Downloads» дозволить завантажити образ прошивки (після вибору номера потрібної моделі). Bin-файл - ви збережете, припустимо, в директорію (в папку)

Потрібно «прошити» цей файл в роутер. Робимо наступні маніпуляції:

1. Вимикаємо харчування.
2. Натискаємо reset і тримаємо.
3. Не відпускаючи reset, включаємо провід живлення. І reset - утримувати ще секунд 10.
4. Відпускаємо кнопку reset.

Комп'ютер повинен бути з'єднаний з роутером через LAN-шнур. Відкриваємо в цьому комп'ютері «Командний рядок» Windows. пишемо:

tftp -i 192.168.1.1 put [назва_пакунка] .bin

Після кожної команди - «Enter».

Звичайно, мережева карта комп'ютера повинна мати статичний IP (наприклад 192.168.1.5) з маскою підмережі 255.255.255.0.

Чудо, чи не так?

Сподіваємося, наведена тут інформація - буде корисна.
