Налаштування роутера edimax самостійно

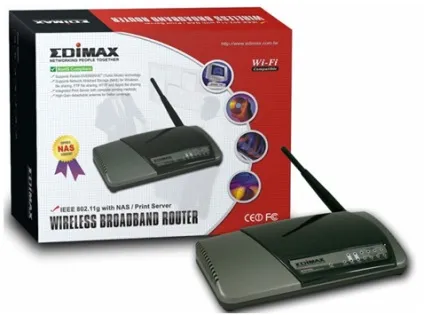

У продаж маршрутизатор надходить в червоно-чорно-білій коробці з коротким описом можливостей пристрою.
У комплект поставки також водить стандартний набір - блок живлення, кабель RJ-45, знімна антена з коефіцієнтом посилення 4 dBi і CD-диск. Wi-Hi стандарту 802.11g, здатного розвинути максимальну теоретичну швидкість передачі даних в локальній мережі 54 Мбіт / с. Чи не найкращий показник, але для середнього користувача більш ніж достатньо.
Зовнішній вигляд пристрою, передня панель
Зовні маршрутизатор досить незвичайного виду - чимось нагадує касетний магнітофон з навіщо то приробленої ззаду антеною. Корпус делан з якісного пластику темно-сірого кольору, верхня виступаюча частина корпусу і антена - чорного кольору. З правої бічної сторони корпуса розташовані прорізи для охолодження.
Зовнішній вигляд роутера
На верхній панелі розташовані світлодіодні індикатори.
Верхня панель зі світлодіодами
Зліва направо вони повідомляють користувачеві про наступне:
- Індикатор подачі живлення;
- Індикатор активації Wi-Fi модуля;
- Два індикатора підключення до USB портів, для кожного порту окремий індикатор;
- Два індикатора стану і активності WAN порту, перший індикатор означає підключення до порту, другий індикатор - передача черга порт даних;
- Чотири індикатора LAN портів - також роздільні світлодіоди на підключення кабелю і передачу інформації.
Задня панель роутера
На задній панелі розташовані порти підключення, роз'єми і кнопки. Все підписано, заплутатися просто неможливо.
Задня панель роутера
Якщо перерахувати зліва направо, то повчиться - роз'єм для підключення знімною антени; роз'єм для підключення блоку живлення; кнопка скидання налаштувань; два порти USB 2.0; чотири LAN порту 10/100 Мбіт / сек; один WAN порт RJ-45 10/100 Мбіт / сек. На жаль, роутер не підтримує 3G модеми.
Апаратна начинка роутера
Бездротовий модуль розташований на окремій mini-PCI платі, і зібраний на чіпсеті Ralink RT2561ST.

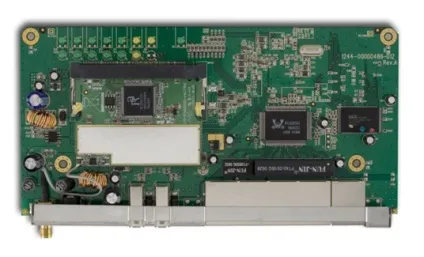

Апаратна частина роутера
Комутатор маршрутизатора зібраний на базі чіпсета Realtek RTL8305SC, процесор - RDC R3210 з тактовою частотою 133 МГц, обсяг оперативної пам'яті дорівнює 128 Мбайт, флеш пам'ять становить 4 Мбайта.
Налаштування роутера
Налаштування маршрутизатора проводитися через будь-який веб браузер. Перед початком настройки переконайтеся, що edimax роутер підключений до комп'ютера мережевим проводом до будь-якого з LAN портів і включений.
Введення імені користувача та пароля для входу в меню налаштувань
Після введення цих значень тиснемо кнопку «ОК». Якщо з якихось причин ім'я користувача або пароль невірні, то необхідно скинути настройки, так як, ймовірно, ім'я або пароль було змінено. Для цього натисніть відповідну кнопку на задній панелі чимось тонким і утримуйте близько 10 секунд.
Меню налаштувань роутера
Після входу в меню налаштувань відкриється початкова вікно.
Перша сторінка налаштувань роутера
На даному етапі користувачеві пропонується вибрати, що він конкретно хоче від роутера, а саме:
- - Швидка установка. Швидка настройка, підходить для менш досвідчених, настройка напівавтоматична;
- - Основні налаштування. Основні тонкі настройки роутера, для досвідчених;
- - EZ VIEW. Фірмова утиліта Edimax, вміє дистанційно керувати роутером, виявляти UPnP всередині мережі і так далі. Іншими словами - теж невеликий помічник для недосвідчених;
- - Статус. Відображення поточного статусу роутера. Статистика, інформація про підключення і т.п.
- - Системні інструменти. В даному меню проводиться оновлення прошивки і перезавантаження;
- - Установка мови. Вибір мови інтерфейсу. український присутній.
Переходимо в меню «Основні настройки» для початку налаштувань.
Після натискання пункту «Основні настройки» відкриється чергове вікно.
Перше вікно «генеральних» налаштувань роутера
Натискаємо значок «Система» і переходимо в налаштування установки поточної дати і часу, смуги проживання, зміни пароля входу в меню налаштувань і настройка віддаленого підключення до маршрутизатора.
Вибравши пункт «Часовий пояс» відкриється вікно налаштувань дати, часу і місця проживання.
Установка дати, часу і місця проживання
Після настройки тиснемо кнопку «Застосувати».
Вкладка «Установка пароля» служить для зміни пароля.
Зміна пароля для входу в меню налаштувань
Тут все просто - в першому полі поточний пароль, у другому і третьому - новий пароль.
Третій пункт меню - настройка віддаленого хоста для підключення до роутера.
Налаштування уделала хоста
Теж все просто - вводь IP віддаленого комп'ютера, порт, і ставимо галочку «Включити».
Налаштування Wi-Fi

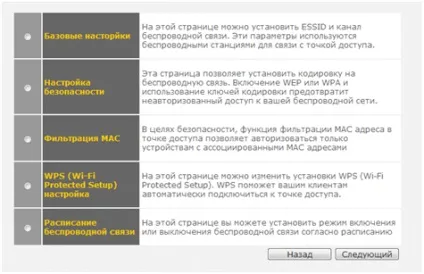

Другий значок «основних налаштувань» - настройка бездротового зв'язку Wi-Fi. Натискаємо по значку.
У першому пункті меню, налаштовуються режим роботи бездротового модуля, стандарт передачі, назва мережі, номер каналу і знайдені бездротові мережі.
Базові настройки Wi-Fi
У меню «Налаштування безпеки» налаштовується тип захисту, довжина ключа і пароль.
Четвертий пункт меню - «WPS (Wi-Fi Protected Setup) настройка». Тут проводиться налаштування автоматичного безпечного підключення бездротових пристроїв.
І останній, п'ятий, пункт меню - настройка автоматичного включення і виключення Wi-Fi модуля.
Розклади автоматичного включення і виключення Wi-Fi
Дуже рідкісна і практична функція.
Налаштування WAN порту
Третій пункт «основних налаштувань» - настройка WAN порту.

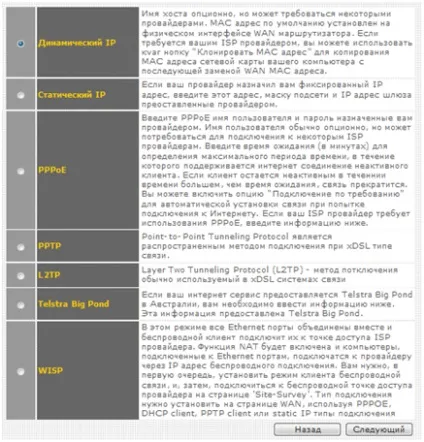

Налаштування WAN порту
По суті це налаштування підключення до провайдера. Для подальших налаштувань необхідно відкрити договір з провайдером і знайти там процес підключення.
Додаткові налаштування
Четвертий значок «основних налаштувань» - додаткові налаштування.

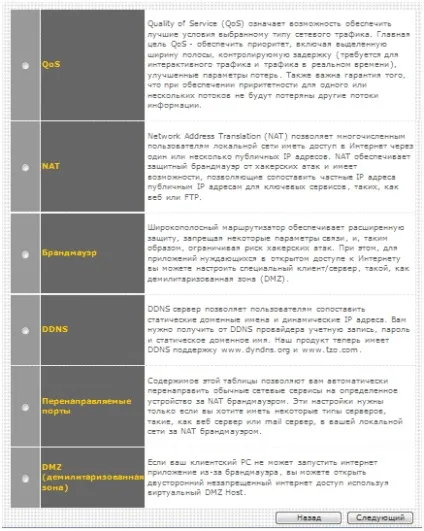

Додаткові настройки роутера
В даному меню налаштовується смуга пропускання для різних додатків, настройка NAT, брандмауера, сервера DDNS, перенаправлення портів і настройка віртуального сервера.
Налаштування LAN портів
Останній пункт «основних налаштувань» служить для настройки LAN портів.

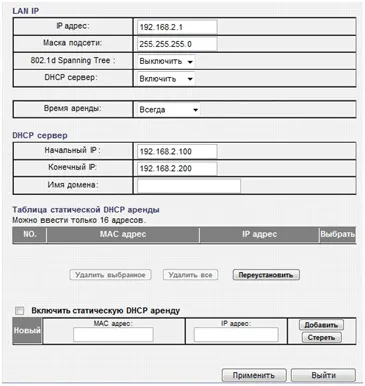

Налаштування LAN портів
оновлення прошивки
Увага! Як вже говорилося на початку - бажано в першу чергу оновити мікропрограму. Для цього переходимо на офіційний сайт виробника, викачуємо інсталяційний файл, далі переходимо в меню найперше меню налаштувань і вибираємо значок «Системні інструменти». Відкриється чергове вікно.

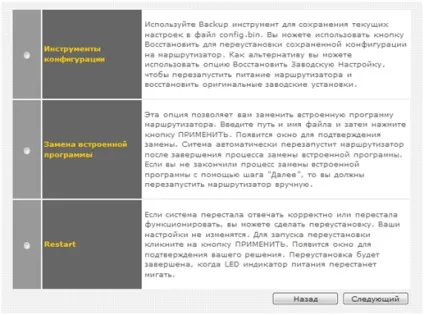

Перехід в меню оновлення прошивки роутера
Вибираємо пункт «Заміна вбудованої програми», натискаємо «Наступний».
Відкриється дуже лаконічне меню - всього 3 кнопки. Натискаємо «Обзор ...», вказуємо нехай до файлів, що скачали прошивки, натискаємо кнопку «Застосувати». Після поновлення роутер автоматично перезавантажиться. Якщо користувач в останній момент відмовився оновлювати прошивку, то необхідно натиснути кнопку «Вийти».
Щоб користувач міг попрактикуватися, розробники написали емулятор настройки прошивки - більше не доступна = (
