Налаштування нтв плюс

Визначення місця установки антени нтв плюс

Вибір місця установки антени визначається наступними вимогами:

- забезпечення прямої видимості на супутник Eutelsat W4 (36 с.д.)
- надійність механічного кріплення антени.

При виборі місця установки антени не рекомендується розташовувати її поблизу потужних джерел радіозавад (радіостанцій, радіолокаторів, антенних систем базових станцій мобільного зв'язку). Через істотних втрат супутникового сигналу в різних (в тому числі прозорих для видимого світла) матеріалах не слід розміщувати антену всередині заскленого балкона або лоджії. Поліетиленова плівка товщиною 70 - 200 мкм не робить істотного впливу на проходження супутниковий радіосигнал.
Щоб переконатися у відсутності заважають предметів (будівлі, дерева і т.п.) в напрямку на супутник, потрібно визначити кутові координати супутника: азимут (кут в горизонтальній площині між напрямком на істинний Північ і напрямком на супутник) і кут місця супутника (кут в вертикальній площині між горизонтальним напрямком і напрямком на супутник). У таблиці 1 наведені дані про кутових координатах супутника Eutelsat W4 (36 с.д.), розраховані для деяких городовУкаіни. Користуючись наведеними значеннями, можна з достатньою точністю визначити напрямки на супутник і для інших населених пунктів, розташованих на відстанях 100-150 км від великих міст. Направлення на істинний Північ краще визначати з використанням географічної карти даної місцевості. Похибки визначення напрямку на істинний Північ в точці установки антени за допомогою магнітного компаса можуть виявитися значними через місцевих спотворень магнітного поля Землі, пов'язаними з наявністю магнітних залізорудних аномалій і • металевих конструкцій.
Якщо при визначенні місця установки з'явилися сумніви в можливості забезпечення прямої видимості на супутник, пов'язані з наявністю близько розташованих заважають предметів, можуть знадобитися більш точні вимірювання кута місця і азимута супутника. У цьому випадку має сенс вибрати інше місце для установки антени, де вимога прямої видимості на супутник виконується при великих допуски у визначенні розрахункових величин кутів.
Обране місце установки антени має передбачати надійність кріплення антени і її елементів. Для попередження механічних та корозійних пошкоджень елементів конструкції антени не рекомендується встановлювати антену в місцях, де можливе інтенсивне потрапляння на неї води, снігу і льоду (під карнизами похилих покрівель і водозливами).

Монтаж і настройка антени

Коротка інструкція по установці антени

Етапи установки і настройки антени

1. Визначення місця установки антени

Основний критерій вибору місця установки - вільний огляд в напрямку на супутник, яке ви можете орієнтовно визначити по таблиці в розділі 3 цієї інструкції. Під вільним оглядом розуміється то, що на уявній лінії, що з'єднує антену і супутник, немає сторонніх предметів: будівель, дерев і т. П.

Близькість антени до місця розташування телевізора і доступність для власника спростять процес її установки і настройки.
Антену можна встановити на зовнішній частині балкона або лоджії, на стіні біля вікна або на даху будинку.
Антену не рекомендується встановлювати всередині балкона або лоджії з склінням, в місцях, де можливе інтенсивне потрапляння на антену води, снігу, льоду: під скатами похилого даху, водозливами і т. П.

1. Зберіть антену згідно інструкції по експлуатації.
2. Закріпіть кронштейн антени на стіні. Кріпильні елементи (анкерні болти, шпильки, гайки, шурупи і т. Д.) Вибираються в залежності від вітрового навантаження і матеріалу стіни, на яку кріпиться антена.
3. Встановіть конвертор в тримачі роз'ємом вниз так, щоб атмосферні опади не потрапляли всередину конвертора.
4.Прісоедініте кабель до конвертора за допомогою F-роз'єму *.

5. Прикріпіть кабель до дузі конвертородержателя пластиковими стяжками або ізоляційною стрічкою.
6. Загерметизуйте F-роз'ємне з'єднання по всій довжині 2 шарами
ізоляційної стрічки і рівномірно
нанесіть на ізоляційну стрічку шар силіконового герметика.

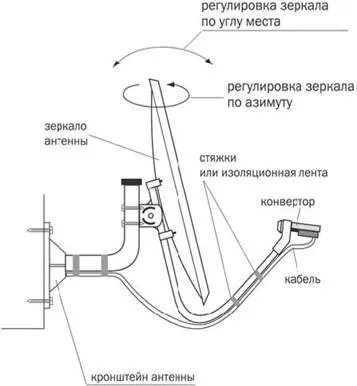

7. Встановіть антену на кронштейн. Затягніть регулювальні гайки таким чином, щоб мати можливість з деяким зусиллям переміщати антену у вертикальній і горизонтальній площинах.
8. Прикріпіть кабель до кронштейну антени пластиковими стяжками або ізоляційною стрічкою. Близько антени залиште запас кабелю довжиною 1 м, також закріпивши його на кронштейні.

"Порядок монтажу стандартних супутникових телевізійних F-роз'ємів

1. Зняти верхню ізоляцію кабелю на 15 мм, не пошкодивши екранує оплетку.
2. Розташувати екранує оплетку уздовж кабелю.
3. Акуратно розташувати фольгу вздовж екранує обплетення.
4. Зняти шар внутрішньої ізоляції на 10 мм.
5. Накрутити роз'єм до упору.
6. "Відкусити" центральний провід-ник, щоб він не виступав за роз'єм більше, ніж на 2 мм.

Налаштування антени (55 см або 60см)

1. Приблизно виставте азимут і кут місця антени, орієнтуючись на данниедля найближчого до Вас міста, наведені в таблиці. Азимут можна виставити за допомогою компаса. Точно визначити кут місця складніше, так як кут нахилу офсетного антени залежить від її конструкції, а в проекті Триколор ТВ використовуються антени декількох виробників. Наприклад, точно вертикальне положення антени Ровноого заводу «Супрал» відповідає куту місця 26,5 °. Тому в Москві цю антену можна устанавліваеться вертикально, в Полтавае трохи відхилити назад, а в Харкові трохи нахилити вперед. Для антен інших виробників ця ситуація може бути іншою.

2. Відповідно до інструкції по експлуатації цифрового терміналу підключіть до нього кабель, що йде від конвертора. РазделкуF-роз'єму робите за методикою, наведеною вище.

3. Підключіть цифровий термінал до телевізора відповідно до інструкції по експлуатації терміналу і увімкніть його.

4. Цифровий термінал заздалегідь запрограмований на канали Триколор ТВ.

5.Медленно переміщаючи дзеркало антени у вертикальній і / або горизонтальній площинах навколо передбачуваної точки розташування супутника, добийтеся появи телевізійної картинки на екрані телевізора.

6. Активізуйте в меню Вашого терміналу пункт «Потужність сигналу». Досягніть максимального значення рівня сигналу шляхом плавного переміщення дзеркала антени у вертикальній
і / або горизонтальній площинах. Слід пам'ятати, що рівень сигналу залежить від погодних умов. В умовах щільної хмарності, рясного дощу або снігопаду рівень сигналу може зменшуватися аж до зникнення зображення. Сніг, налиплий на антену, також значно погіршує умови прийому.

7. Затягніть регулювальні гайки, контролюючи при цьому рівень сигналу.
