Налаштування маршрутизатора DIR-300 (PPPoE)

1.1 Підключіть один кінець адаптера живлення до відповідного роз'єму на задній панелі DIR-300 NRU. а інший кінець підключіть до розетки живлення.

Через кілька секунд індикатор живлення загориться зеленим. Далі підключіть один кінець кабелю Ethernet в будь-який порт LAN на задній панелі пристрою, а інший кінець підключіть до Ethernet адаптера або доступному порту Ethernet на Вашому комп'ютері. Індикатор LAN загориться зеленим світлом, вказуючи на наявність з'єднання.

1.2 Підключіть кінець кабелю Ethernet приходить від провайдера до порту WAN на задній панелі пристрою.

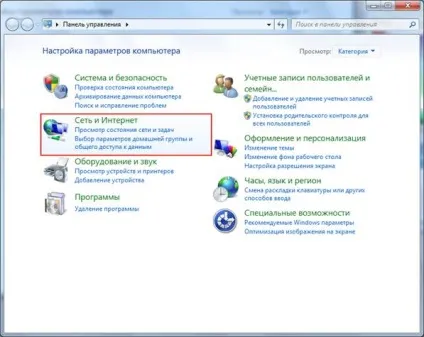

2.1 Заходимо Пуск => Панель управління => Мережа та інтернет => Центр управління мережами і загальним доступом.

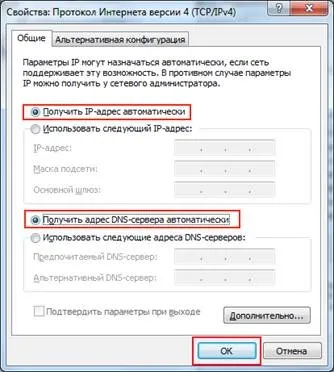

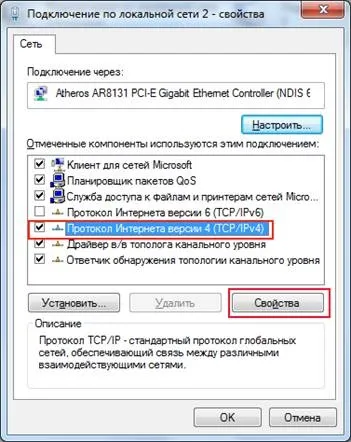

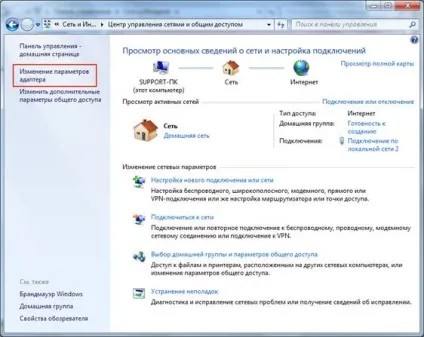

Далі в лівій частині центру управління мережами і загальним доступом вибираємо пункт "Зміна параметрів адаптера."

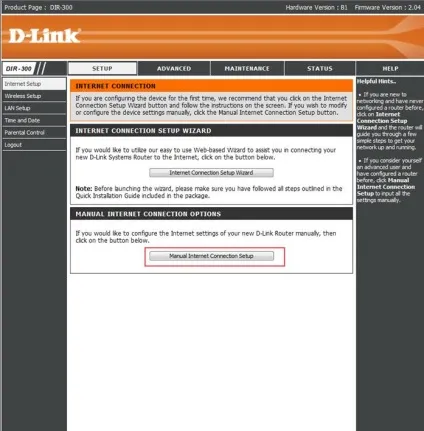

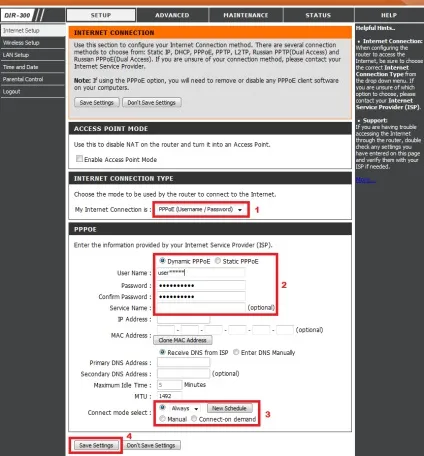

2.3 У поле "My Internet Connection is:" виберете "PPPoE (Username / Password)"
далі виберете параметр: Dynamic PPPoE
В поле "User Name:" введіть LOGIN отриманий з "Реєстраційної картки"
В поле "Password:" введіть Пароль з "Реєстраційної картки"
В поле "Confirm Password:" введіть Пароль ще раз для підтвердження
В поле "Connect mode select:" - режим установки з'єднання.
На малюнку вибрано "Always-on" для постійного підключення (Рекомендується вибрати це значення)
"Connect-on-Demand" - щоб установити при необхідності, тобто при появі трафіку, спрямованого в Інтернет, пристрій встановить PPPoE з'єднання, а при відсутності активності більш часу, зазначеного в "Maximum Idle Time" - від'єднатися.
У разі вибору "Manual" - з'єднання встановлюється і завершується вручну.
Збережіть налаштування натисканням клавіші Save Settings.

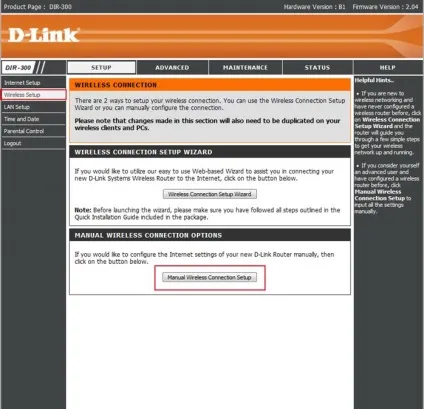

2.5 Далі налаштовуємо бездротову мережу. У лівій частині вкладки Setup вибираємо пункт WirelessSetup, потім ManualWirelessConnectionSetup.

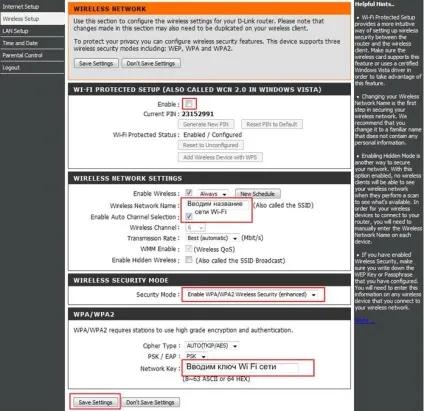

У вкладці знімаємо галочку EnableCurrentPIN Після цього вводьте Wireless Network Name (можна використовувати цифри і латинські букви) .В поле WirelessSecurityMode вибираємо тип шифрування. В даному випадку вибираємо WPA / WPA 2 і нижче в поле NetworkKey вводимо ключ мережі не менше 8 символів (рекомендується використовувати поєднання цифр і букв латинського алфавіту). Тиснемо Save Settings.

2.6 Для перевірки працездатності маршрутизатора перейдіть у вкладку "STATUS". знайдіть поле де написано "Connection".
Якщо ваш маршрутизатор підключений і налаштований вірно то в поле "Connection:" буде відображатися стан "PPPoE Connected".

Для того щоб налаштувати IPTV в DIR- 300 нам потрібно включити підтримку Multicast (для інших моделей маршрутизаторів так само потрібно включити підтримку multicast або igmp snooping).

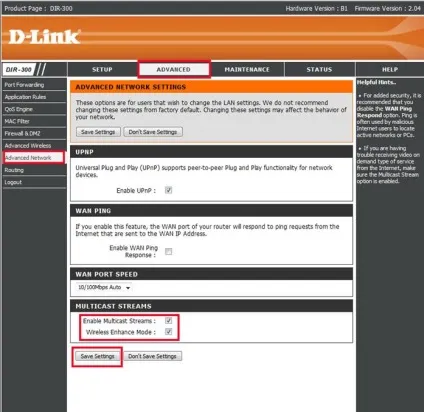

3.1 Заходимо у вкладку Advanced. Далі вибираємо пункт AdvancedNetwork. Ставимо галочки Enable Multicast Streams і Wireless Enhance Mode. Тиснемо Save Settings.
