Накладні петлі розмітка, свердління отворів, установка і регулювання - 7 фото

Покрокова інструкція та чіткі рекомендації допоможуть починаючому меблевому майстру самостійно здійснити монтаж зовнішніх петель і відрегулювати їх після установки.

Зробити отвори в фасаді для зовнішніх петель самому не складно. Досить зосередитися, запастися терпінням і точно слідувати інструкції.

Необхідний інструмент:

• саморізи 4х16;
• дриль;
• свердло Форстнера (фреза 35 мм);
• металевий кутник;
• креслярський олівець.

Розрахунок і позначення отворів під накладні петлі

Увага! Achtung!

• Абсолютно всю розмітку під отвори необхідно робити за допомогою металевого кутника. Це обов'язкова умова для досягнення максимальної точності. Тут «на око» не пройде.

• Отвір під петлю повинна мати поглиблення не менше 12,5 мм.

• Будьте гранично обережні, щоб не просвердлити фасад наскрізь.

• Перш, ніж приступити до свердління, потренуйтеся на деталях-відходах з ідентичною товщиною матеріалу.

• При свердлінні фреза (свердло Форстнера) повинна знаходитися перпендикулярно площині, в якій передбачається зробити отвір.

• Відстань до крайніх отворів коливається від 100 до 150 мм. Розрахунок під середню петлю - індивідуальний, залежно від внутрішніх полиць або висувних механізмів.

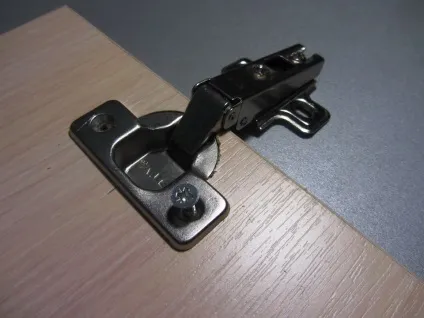

Свердління отвору під зовнішню петлю і установка петель на фасад

• Відповідно до наведеного вище кресленням розмічають отвори простим олівцем або маркером (в залежності від кольору ламінату ДСП) на поверхні фасаду.

• Дрилем, на яку насаджена фреза, свердліть некрізне (!) Отвір діаметром 35 мм.

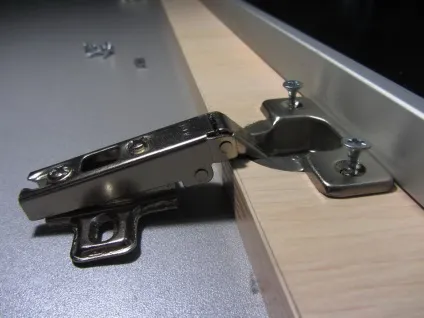

• Вкладаєте відразу все зовнішні петлі в отримані отвори і вирівнюєте їх за допомогою довгої планки (ідеально підійде широка деталь ДСП або МДФ).

• Намічаєте місце для свердління отворів під саморізи. Далі вкручувати саморізи, притискаючи тим самим петлі до фасаду з ЛДСП, дерева або МДФ.

• Тепер тримайте фасад до меблевому корпусу і прикладаєте його таким чином, щоб зверху і знизу залишалося приблизно 2-3 мм (технологічний зазор, необхідний в тому випадку, якщо ви спочатку продумали дверку трохи меншого розміру). Насамперед кріпите саморіз в середній отвір у відповідь планки. Далі - прикручуєте по саморізи зверху і знизу.

Розрахунок кількості петель щодо довжини фасаду

• Розмір дверки до 900 мм - досить 2 петлі.
• Висота фасаду від 900 до 1300 мм - не менше 3-х петель.
• Довжина орної дверки від 1300 до 1800 мм - 4 петлі.
• Розмір фасаду від 1800 і вище - 5 і більше петель.

Зверніть увагу! Кількість петель також залежить і від ширини фасаду - чим ширше фасад, тим він важче, значить і меблевих кріплень має бути більше.

Регулювання меблевих петель на орних фасадах

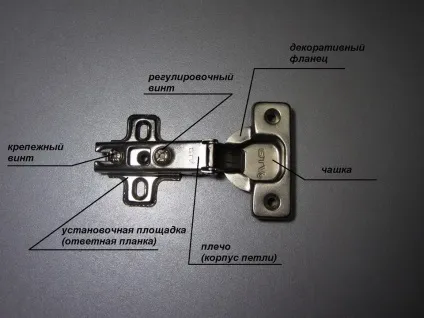

Схема накладної петлі

• Регулювання петель по горизонталі проводиться за допомогою регулювального гвинта (див. Схему). Досить його трохи послабити і вирівняти фасад за рівнем. При необхідності експериментуйте трохи затягуючи і послаблюючи до ідеального вирівнювання дверки.

• Для регулювання взад-вперед, розкрутіть трохи кріпильний гвинт на накладної петлі і, знову, методом проб, вирівнюйте фасад до задовільного результату.

• Вертикальну регулювання робіть верхніми і нижніми гвинтами на настановної майданчику. Тут також досить їх послаблювати або затягувати.

Як бачите, для людини з руками і головою немає нічого неможливого. Розмічає, свердлить, монтаж і регулювання заві сів не доставлять особливого клопоту, якщо попередньо потренуватися.

Акуратність і гранична точність дій - гарант довготривалої експлуатації орних фасадів.

Завжди ваш, Тимур Денисов
