Цей станочек- «універсал» допоможе заточити інструмент, відшліфувати поверхні деталей, розрізати матеріал, фрезерувати фальци, пази і. багато що ще. У нього всього два основних вузла - електромотор з насадженим на кінець його вала патроном під свердла діаметром 1-16 мм і поворотний регульований по висоті столик.

Для станочка підходить асинхронний двигун на напругу 220-380 В потужністю від 0,6 до 1,5 кВт при швидкості обертання валу 2800 об / хв. Важливо, щоб «виліт» вала мав довжину, достатню для кріплення сверлильного патрона. Обробити вал можна і в домашніх умовах, для чого кінець вала попередньо грубо обточити на наждаку (або напилком) до діаметра трохи більшого, ніж діаметр посадкового отвору патрона. Потім включивши мотор, напилком потроху заточуйте вал на конус. На зупиненому двигуні перевіряйте обробку по синьки, нанесеної на конус патрона. Коли патрон одягне на вал хоча б в повному обсязі, почніть контролювати і його биття, затиснувши в нього прямий стрижень. При відсутності спеціальної фарби, необхідної для цих процедур, приготуйте її, розтерши суху синьку. в машинному маслі.

Остаточну підгонку патрона зробіть на зупиненому двигуні дрібним надфілем і притирочное пастою. Якщо пасти немає, її можна приготувати, змив трохи абразиву з наждачного паперу. Після просушування абразив злегка розведіть маслом.

У центрі валу двигуна просвердлите отвір і наріжте різьбу М5 і М6. Для страховки від самовільного сповзання з конуса через вібрації закріпіть патрон гвинтом з потайною головкою.

Загальна компоновка станочка (рис. 1) дозволяє розміщувати оброблювану деталь на різній висоті і під різними кутами по відношенню до робочого інструменту. Стіл (рис. 2) кріпиться до рами (рис. 3) двома болтами, а планки (рис. 4), скріплені болтом, фіксуються на столі двома скобами. Раму збирають з шести металевих куточків перетином 25x25 мм і одного перетином 40x40 мм. Всі вони довжиною 300 їм з'єднані зварюванням. Стільниця може бути металевою, з пластика, товстої фанери або дошки.

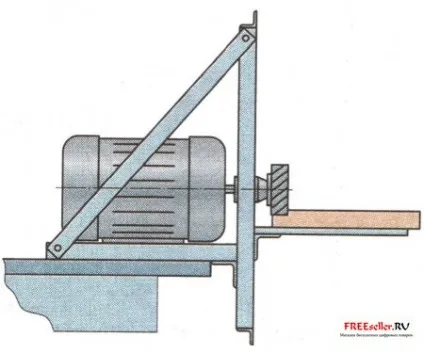

Мал. 1 Загальна компоновка найпростішого універсального деревообробного верстата.
