Нагрівальні елементи (тени)

Для нагрівання води в процесі прання або повітря при сушінні у всіх типах СМА застосовуються спеціальні нагрівачі - Тени - трубчасті електронагрівачі або просто - нагрівальні елементи. Для нагрівання води Тени встановлюються в нижній частині бака, а для нагрівання повітря при сушінні білизни Тени встановлюються в так званій камері сушіння.

Конструкції ТЕНів для нагрівання води в більшості випадків схожі, різниця лише в потужності. Найбільш економні споживають потужність 750-800 Вт, а найбільш ненажерливі - від 1200 до 3000 Вт.

Розглянемо кілька цікавих конструкцій нагрівальних елементів. Ці Тени забезпечені оригінальними системами захисту від перегріву і вкрай рідко остаточно виходять з ладу. Навіть якщо при тривалій експлуатації вони покриваються товстим шаром «шуби» з накипу, допускається завдяки автоматичній системі відключить напругу живлення Тена раніше, ніж перегорить спіраль, а Тени звичайної конструкції мають всередині лише запобіжник односторонньої дії: якщо він перегорає, ТЕН доводиться замінювати.

Отже, на рис. 1 показаний один з ТЕНів з системою захисту.

Мал. 1.Нагревательний елемент з системою захисту

Кришка корпусу, в якій встановлений елемент захисту, для наочності знята.

Працює система захисту наступним чином: при перегріванні розтікається сплав, що знаходиться в торцях трубок (1). Усередині трубок знаходяться підпружинені мідні стрижні - кінці цих стрижнів фактично припаяні легкоплавким припоєм до торців трубок. Трубки закріплені хомутиками (2) зі смужок стали. При перегрів один зі стрижнів виштовхується пружиною і - через керамічний плунжер (3) - розмикає контакти харчування.

В даному Тене система захисту дубльована, частіше зустрічаються конструкції, в яких тільки один щабель захисту. Відновити працездатність такої конструкції дуже легко: після очищення Тена від накипу корпус захисту розбирають, попередньо рассверлени пластмасові заклепки.

В спрацювала ступені захисту вкорочують керамічний плунжер - відламують відрізок 1-1,5 міліметра і переконуються, що контакти знову замкнуті. Потім кришку корпусу приклеюють суперклеєм, і ТЕН знову придатний до роботи.

Можна зовсім видалити плунжер, але якщо ступінь захисту одна, то наступного разу ТЕН неминуче перегорить.

Ще одна конструкція представлена ​​на рис. 2.

Мал. 2.Нагревательний елемент з біметалічною системою захисту

Цей ТЕН має систему захисту не менш ефективну - на основі біметалічного стрижня і мікровимикача. Мікровимикач укріплений шарнірно прямо на зовнішньої скоби Тена. При перегрів мікровимикач розриває ланцюг харчування Тена. Для відновлення ланцюга необхідно спочатку демонтувати ТЕН і очистити його від накипу. Потім потрібно витягнути кнопку мікровимикача, відновивши таким чином ланцюг харчування.

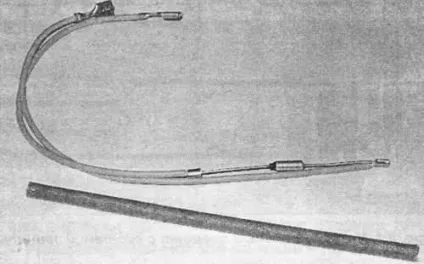

Деякі моделі ТЕНів мають окремий термопредохранитель на температуру 157 ° С. Цей запобіжник показаний на рис. 3.

Мал. 3.Термопредохранітель із захисною ізоляцією

Він вставлений в захисний термостійкий чохол, і в свою чергу чохол з запобіжником вставляється в металеву тонкостінну гільзу, приварену до зовнішньої скоби Тена і постійно знаходиться в зоні нагріву в воді. Запобіжник також включений послідовно зі спіраллю Тена.

Поряд з плавними і механічними запобіжниками застосовують і інші пристрої захисту ТЕНів. Це спеціальні захисні термостати на біметалічною основі, які включаються послідовно зі спіраллю Тена в ланцюг харчування.

У деяких моделях СМА для захисту Тена застосовують датчик тиску (або одну його секцію). У такій системі неможлива подача напруги на висновки Тена, якщо в баку з якихось причин немає води.

Розглянемо ще одну цікаву конструкцію. Це нагрівач проточного типу. Зовнішній вигляд показаний на рис. 4, а внутрішній устрій - на рис. 5.

Мал. 4.Нагревательний елемент проточного типу корпус-сорочка

Мал. 5.Устройство нагрівального елементу проточного типу

У цій конструкції теж використовується трубчастий нагрівач. Він намотаний в вигляді спіралі на металеву трубку, через яку прокачується вода. Вся конструкція укладена в корпус-сорочку, на якій розташовано захисний термостат.

На рис. 6 представлена ​​схема СМА з проточним Теном.

Мал. 6.Схема СМА з нагрівальним елементом проточного типу

Для нормальної роботи СМА необхідно, щоб вода (або миючий розчин) у безперервний спосіб, до необхідного нагрівання, прокачувалися через. ТЕН.

Для цієї мети служить циркуляційний насос - точно такий же, як і зливний насос-помпа. Циркуляційний насос прокачує миючий розчин через проточний нагрівач і заодно подає його в верхню частину бака для додаткового зрошення білизни.

В порядку ще одного екскурсу в історію згадаємо, що в 70-х роках минулого століття в деяких моделях застосовувався нагрівальний елемент незвичайного типу. Це був нагрівач індукційного типу, що представляє собою трансформатор з первинною обмоткою і короткозамкненим вторинним витком з алюмінію.

Принцип роботи заснований на ефекті прогріву металу вихровими струмами електромагнітного поля. Індукційні нагрівачі мають більш розвинену поверхню теплообміну в порівнянні з трубчастими, тому перепад температури між теплоносієм і поверхнею теплообмінника індукційного нагрівача не перевищує 20-30 ° С. Це корисна властивість багаторазово уповільнює процес відкладення накипу, і до того ж в подібних нагревателях немає елементів, схильних до зносу. Їх термін служби визначається тільки терміном служби електромагнітної котушки.

І ще одна корисна властивість слід згадати: у міру прогріву вторинного витка (саме від його поверхні і передавалося тепло в миючий розчин), споживана потужність знижувалася приблизно на 30%, в той час як у звичайних ТЕНів потужність споживання постійна. На жаль, в даний час індукційні нагрівачі практично в побутових СМА не застосовуються.

А тепер ми подивимося, яким чином здійснюється кріплення ТЕНів в баках СМА. У всіх СМА - в баках або в кришках баків - робляться отвори стандартної форми. Підстава і гумове ущільнення всіх ТЕНів відповідають цих отворів.

Погляньмо на рис. 7, а і б, на ньому показано в двох видах підставу Тена - без термистора і з термістором.

Мал. 7.Система закріплення нагрівальних елементів в посадковому отворі пластикових баків

Як бачимо, кріплення Тена складається з зовнішньої і внутрішньої скоб. Між скобами гумова прокладка - ущільнювач. Для міцності зовнішня скоба має отбортовку (загнуту всередину кромку), а внутрішня скоба має ребра жорсткості, також відігнуті. До внутрішньої скоби приклепаний гвинт, який проходить наскрізь через гумове ущільнення і зовнішню скобу.

При установці Тена в розмір отвору бака гумова прокладка поміщається в середині посадкового місця. Потім, загвинчуючи гайку, ми стискаємо цю прокладку між двома скобами, і прокладка заповнює всі розмір отвору, запобігаючи витік води з бака.

На рис. 8, а) і б) ми показали, як закріплюється ТЕН в посадковому отворі пластикового бака,

Мал. 8.Крепленіе Тена в посадковому отворі пластикового бака,

а на рис. 9 видно, як утримується ТЕН в посадковому отворі металевих баків після затягування гайки.

Мал. 9.Закрепленіе нагрівального елементу в металевому баці

З іншого кінця ТЕН зазвичай фіксується скобою, встановленої на дні баків. Зверніть увагу: в ТЕНах, призначених для установки в металеві баки, по краях гумового ущільнення є додаткова кромка, як на рис. 10, а в ущільненні ТЕНів для пластикових баків - такий кромки немає.

Мал. 10.Устройство ущільнення в нагрівальному елементі для металевих баків

Якщо виникає необхідність встановити ТЕН для металевих баків в пластиковий, то слід гострим ножем зрізати кромку ущільнювача. При придбанні Тена слід оглянути ребра жорсткості на скобах.

Ось, наприклад, на рис. 11 показаний бракований ТЕН.

Мал. 11.Бракованний нагрівальний елемент
