Музика на велосипед своїми руками

За допомогою цієї інструкції ви зможете створити звукову систему для вашого велосипеда і розважатися з друзями. У цій конструкції динаміки розміщуються всередині контуру рами і можуть бути легко зняті з неї, якщо це знадобиться. Ця система заснована на підсилювачі класу Т, який живиться від батарейок, і айпод (можливе застосування будь-якого іншого МР3-плеєра). Загальна вартість системи невелика, до того ж вона може бути зібрана протягом декількох годин.

Нижче наведено список матеріалів та інструментів, необхідних для того, щоб почати роботу:

Хороші ножиці по металу.
Липучка Velco (текстильна)
Плоскогубці.
Гайковий ключ.
Маркер.
Аерозольна фарба (не обов'язково).
Ті, яких немає на зображенні, але тим не менш необхідні:
Провід.
Перехідник 3,5 мм для підключення плеєра до підсилювача (моно в даному випадку, можливо, буде краще, тому що динаміки будуть спрямовані в протилежні сторони).
Міцна металева корзина.
Дриль і свердла, якими можна буде просвердлити тонкий алюмінієвий лист.
Старий шкіряний ремінь.

Знайдіть на базі будівельних матеріалів тонкий листовий алюміній для систем вентиляції та опалення. Листи бувають різних форм і розмірів. Спочатку заміряйте раму вашого велосипеда і зробіть, грунтуючись на результатах вимірів, шаблон, щоб бути впевненим в тому, що ви купуєте лист потрібного розміру.

Підсилювач Sonic Impact з потужністю 15 ват на канал з живленням від батарей. Новий коштує близько 30 $. Працює він на восьми батарейка типу АА. Використовуйте акумуляторні батареї з можливістю зарядки. Підсилювач працював на повну потужність протягом 3-4 годин.

Пара наклеюються динаміків Sonic Impact (Stick-On Speaker Sound Pad). Вони наклеюються на будь-яку плоску поверхню і перетворюють її в гучномовець. У цьому проекті будуть використані дві панелі з алюмінію, які будуть поміщені всередину рами велосипеда. Між цими панелями і будуть поміщені динаміки, таким чином, звук буде йти прямо з алюмінію. Втім, за відсутності подібних динаміків можна скористатися будь-якими іншими, що мають відповідний розмір.

Також вам знадобиться джерело звуку. В даному випадку був використаний айпод, укладений для захисту в силіконовий чохол. Але ви можете використовувати будь-який інший МР3-плеєр.

Корисної деталлю силіконового чохла є кліпса ззаду, за допомогою якої можна закріпити айпод в металевій кошику.

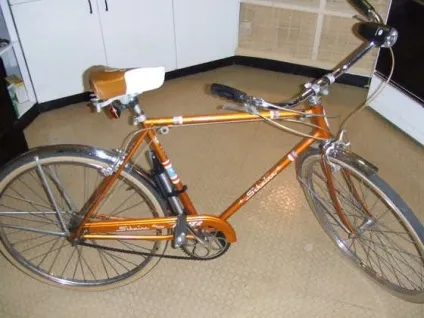

Крім усього іншого, вам, звичайно, потрібен і сам велосипед.

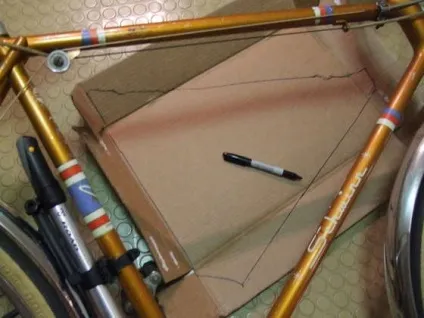

Використовуючи великий лист картону або паперу, обведіть внутрішній контур рами вашого «залізного коня». Це допоможе вам вирізати алюмінієві панелі необхідного розміру.

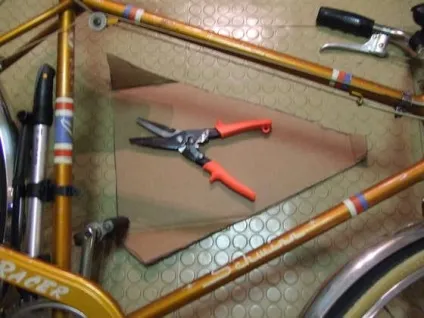

Виріжте цю викрійку. Тепер, приклавши її до алюмінієвого листа, ви можете вирізати обидві панелі точно в розмір.

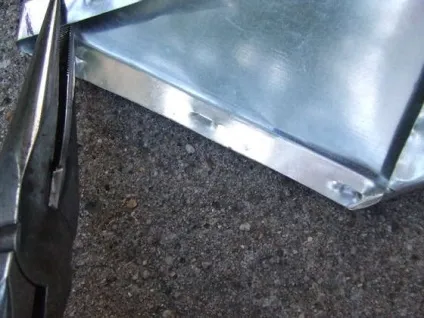

Якщо ви виріжете не зовсім точно, і краю панелей будуть кілька виступати за контур рами - загніть їх. Інакше панелі будуть видавати шум і подряпають фарбу на велосипеді.

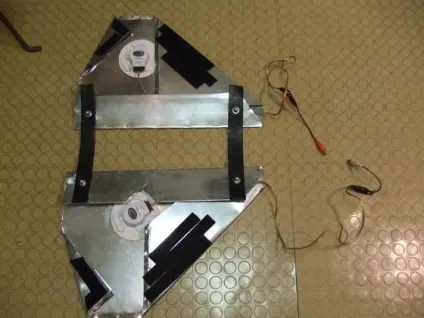

Виріжте з ременя два відрізки, кожен по 25см. Просвердлите в алюмінієвих панелях по два отвори - одне в передній частині, інший - в задній. За допомогою болтів з контргайками закріпіть ремені (див. Фото). Перекиньте панелі через раму на ременях, як сідельну сумку.

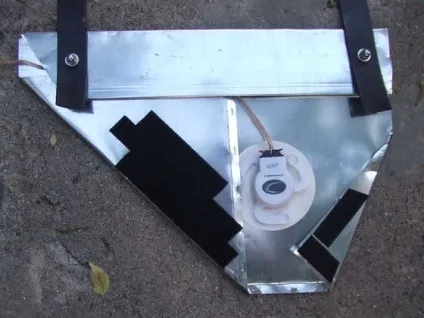

Прикріплюйте внутрішніх поверхнях панелей. Помістіть їх на різних рівнях по висоті, щоб вони не билися один об одного своїми тильними поверхнями.

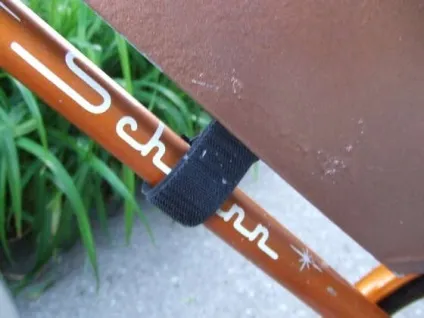

Смужку липучки потрібно закріпити таким чином, щоб вона охоплювала нижню трубу рами і не дозволяла конструкції розгойдуватися з боку в бік і битися об педалі.

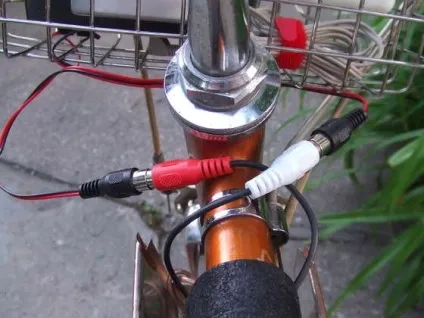

Зростити два роз'єми RCA «мама» з кабелем від динаміків, і у вас з'явиться можливість швидко та легко відключити підсилювач і зняти його з велосипеда.

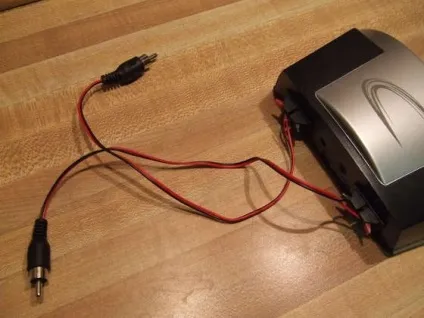

У цього підсилювача були довгі кабелю, що закінчуються роз'ємами RCA «тато», які були вкорочені до довжини 15см, щоб вони не заплуталися в передньому колесі.

Під час перших польових випробувань підсилювач ні зафіксований в кошику, і ледь не загубився на першій же вибоїні.

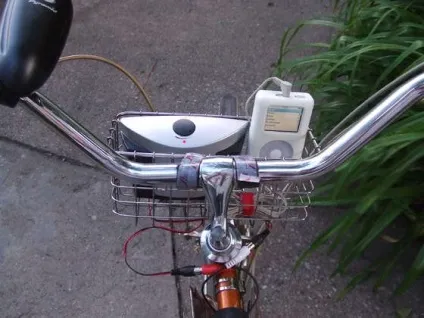

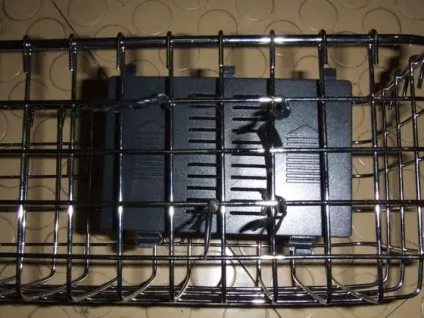

Щоб уникнути цього до кошику за допомогою дроту була прикручена кришка батарейного відсіку підсилювача. Підсилювач при необхідності просто замикається з цієї кришкою, а кабель від динаміків пропускається знизу кошика.

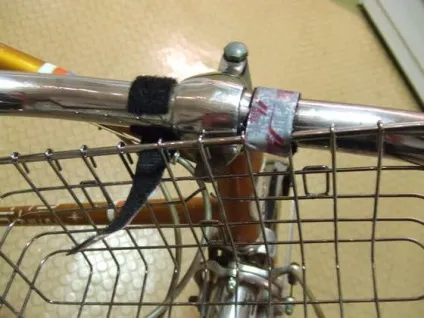

Закріпимо кошик на кермі. Оберніть стрічку-липучку навколо керма. Інший її кінець пропустіть через осередки кошика і поверніть назад, закріпивши таким чином кошик. Мотузка або ремінь також дозволять надійно закріпити кошик. Липучка вигідно відрізняється т них тим, що кошик можна легко і швидко від'єднати від рами, якщо ви хочете взяти її з собою. Перед тривалою поїздкою закріплюйте липучку щільніше і тугіше.

За допомогою перехідника 3,5мм з'єднайте айпод і підсилювач.

Підключіть до підсилювача колонки. Повільно збільшіть потужність звуку. Якщо ваші динаміки (один або обидва) не працюють, спробуйте поміняти місцями червоний і чорний дроти на кабелі.

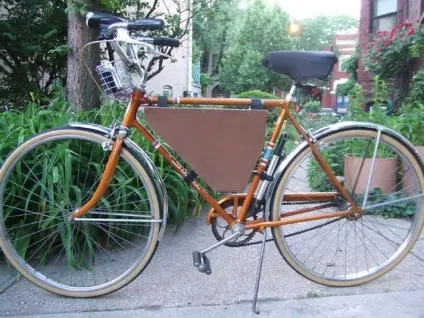

Потім панелі були пофарбовані в колір рами. На них можна нанести напис або малюнок на ваш розсуд. Після завершення всіх робіт можна буде покататися з музикою на велосипеді!
