Музичний флоппі дисковод

Отже, ви подивилися і до сих пір не пішли з цієї сторінки? Тоді влаштуйтеся зручніше, бо далі ви дізнаєтеся, як повторити цю «магію».

Почнемо з того, що музику в вашому флоппі грає не маленький гномик з віолончеллю. Висота звуку змінюється зі зміною швидкості обертання нашого дисковода. Думаю, всі розуміють, що не навколо своєї осі.

Але одна справа, коли у нас є постійна кількість обертів. Тоді ми маємо всього лише монотонне гудіння, одна нота. Інша справа, коли ми хочемо отримати «імперський марш» або мурку. Для цього нам потрібно буде міняти оберти, і враховувати час тривалості кожної ноти.

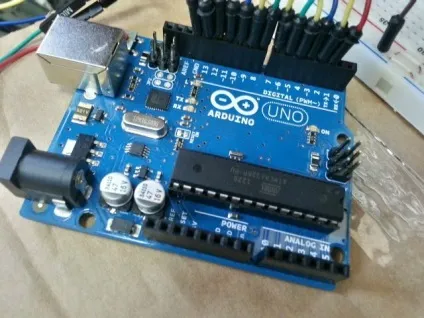

Ми з вами розумнішими і тому ми змусимо комп'ютер зіграти за нас цю мелодію. А для цього нам знадобиться контролер. Наприклад, Ардуіно. З його допомогою ми і змусимо сьогодні «співати» наші флоппі дисководи.

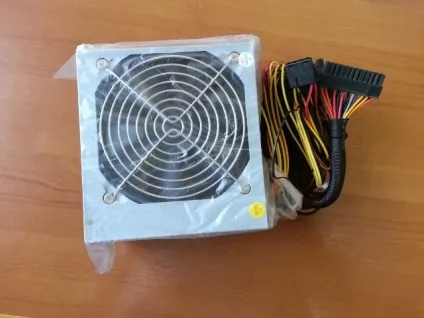

Отже, приступимо, для початку нам буде потрібен зайвий блок живлення для комп'ютера, бо приводи наших музичних вертушок вимагають, щоб їх годували електричним струмом.

Знайшли? Тепер переходимо до підключення:
1) З'єднуємо чорний і зелений контакти, в нашому блоці живлення. Це потрібно, щоб його включити.

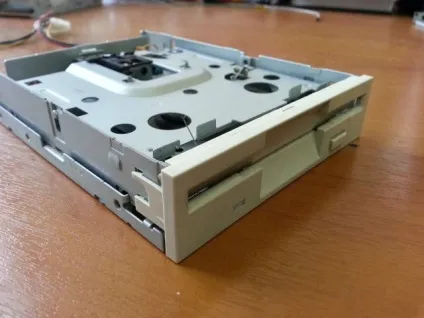

2) 11 і 12 контакти дисковода замикаємо між собою за допомогою стрибуна (jumper). Так, я знаю, що не варто переводити такі назви.
3) 17 і 19 підключаємо до землі Ардуіно (GND).
4) 18 до 3 Діджитал піну Ардуіно.
5) 20 теж флоппі, до 2 полудня
6) живиться.

Тепер софт:
1) Завантажуємо IDE, ставимо драйвера.
2) Качаємо бібліотеку TimerOne в папку до Ардуіно.
3) Заливаємо скетч.
4) Все підключено, все залито? Встановлюємо Java JDK середу NetBeans.
5) Качаємо MoppyDesk і драйвера до неї. Це програма, яка через мікроконтролер змушує дисковод «співати»
Запускаємо MoppyDesk через NotBeans. Дивимося, куди встановлено Ардуіно, вибираємо цей ком порт. Далі, натискаємо Connect і вибираємо міді файл, Start.
