4.2.1 Поява сегментів мереж NGN, побудованих на принципах пакетної передачі даних, зажадало зміни концепції системи управління, яка до цього моменту вже включала три підсистеми: управління, сигналізації та надання послуг. Побудова гібридних мереж із сегментів NGN і сегментів традиційних мереж, якісне зростання переліку послуг підвищили рівень вимог до функціональності системи управління.

Особливості сучасного етапу:

· Виникла необхідність наскрізної трансляції сигнальних повідомлень між традиційною мережею і сегментами NGN;

· Об'єктивне збільшення номенклатури технічних рішень, протоколів, принципів організації зв'язку, обумовлене концепцією NGN.

Рішення завдання організації взаємодії традиційних мереж і сегментів NGN реалізовано на базі концепції Softswitch, яка стала основною концепцією систем NGN на рівні управління.

Softswitch є носієм інтелектуальних можливостей мережі, який координує управління обслуговуванням викликів, сигналізацію і функції, що забезпечують можливість встановлення з'єднання через одну або кілька

Дорогі традиційні АТС в єдиній структурі об'єднують функції комутації, функції управління обслуговуванням викликів, послуги та програми, а також функції білінгу. Така комутаційна станція являє собою монолітну, закриту системну структуру, як правило, не допускає розширення або модернізації на базі обладнання інших виробників.

Softswitch змінив традиційну закриту структуру систем комутації, використовуючи принципи компонентного побудови мережі і відкриті стандартні між трьома основними функціями: комутації, управління, послуг і додатків (рисунок 4.4). У такій відкритій, розподіленої структурі можуть вільно використовуватися функціональні компоненти різних виробників.

AS (Application Server) - сервер додатків

IN (Intelligent Network) - інтелектуальна мережа

MG (Media Gateway) - шлюз між ТМЗК та IP-мережею (транспортний шлюз або медіа-шлюз)

SCP (Service Control Point) - вузол управління послугами інтелектуальної мережі

SSP (Service Switching Point) - вузол комутації послуг Інтелектуальної мережі (комутатор послуг)

Малюнок 4.4 - Декомпозиція АТС і Softswitch

Основні функції Softswitch:

· Управління обслуговуванням викликів, тобто встановленням і руйнуванням з'єднань шляхом виконання функцій Call Agent (сервера обслуговування викликів). Дані функції гарантують, що з'єднання збережеться до тих пір, поки не дасть відбій один з абонентів. До складу цих функцій входять розпізнавання і обробка цифр номера, розпізнавання моменту відповіді викликається сторони, відбою будь-якого боку і реєстрація цих дій для нарахування плати;

· Керування транспортними шлюзами і шлюзами доступу;

· Координація обміну сигнальними повідомленнями, тобто підтримка функцій сигнального шлюзу. Інакше кажучи, Softswitch координує дії, що забезпечують з'єднання з сигнальними мережами і перетворює інформацію в повідомленнях, щоб вони були зрозумілі на обох сторонах несхожих мереж.

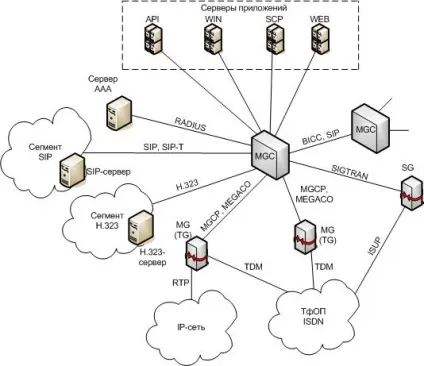

На малюнку 4.5 показана структура сучасного Softswitch.

API - інтерфейс прикладних програм

BICC - протокол управління обслуговуванням викликів

ISUP - підсистема користувача ISDN в стекупротоколів ОКС№7

MEGACO або H.248 - протокол управління шлюзами

MGC - контролер медіа-шлюзу

MGCP) - протокол управління шлюзами

RTP - протокол транспортування інформації в реальному часі

SCP - вузол управління послугами інтелектуальної мережі

SG - шлюз сигналізації

SIGTRAN - транспортування сигнальної інформації, назва робочої групи

SIP - протокол ініціювання сеансів зв'язку

TDM - мультиплексування з тимчасовим поділом каналів

TG / MG - шлюз між ТМЗК та IP-мережею (транспортний шлюз / медіа-шлюз)

WIN - вузол взаємодії з робочими станціями

Малюнок 4.5 - Структура сучасного Softswitch

4.2.2 MSAN створений на основі платформи універсального мультисервисного доступу і має функції інтегрованого програмного комутатора iCS (integrated Call Server).

· Підключення існуючого обладнання ТМЗК (вузли доступу і комутації, УПАТС) до мережі NGN;

· Можливість роботи в якості кінцевої або транзитної станції місцевої мережі:

· Можливість побудови мереж оптичного доступу різних топологій.

· Користувачів передачі даних - до серверів широкосмугового віддаленого доступу або шлюзів передачі даних.

Призначені для користувача інтерфейси реалізуються за допомогою плат ADSL2 +, SHDSL, VDSL2 і FE, які забезпечують широкосмуговий зв'язок для користувачів, що знаходяться на відстані від декількох сотень метрів до 10 кілометрів. Підключення виконується по мідних парах або за допомогою оптичних кабелів.

Малюнок 4.6 - Організація широкосмугового доступу

MSAN може використовуватися в якості класичного комутатора мережі з комутацією каналів, а також, завдяки наявності інтегрованого комутатора iCS (Call Server), є готовим для застосування в сегментах мереж NGN.

До вузлів комутації і мереж TDM MSAN підключається через інтерфейси CCS7 і CAS, а до вузлів доступу - через V5.2. MSAN підтримує інтерфейси DSS1 (первинний доступ PRA) і Q.SIG для підключення класичних УПАТС (РВХ). Для підключення IP PBX використовуються протоколи SIP-T або Н.323. Через транкінгові шлюзи TG MSAN може взаємодіяти з об'єктами, включеними в IP-мережу.

AN -узел доступу або мережу доступу

Call Server - сервер обслуговування викликів

CAS - сигналізація за індивідуальним виділеного сигнальному каналу

CCS7 - система сигналізації по загальному каналу

DSS1 - цифрова абонентська сигналізація №1

IAD - пристрій інтегрованого доступу

MG - шлюз між ТМЗК та IP-мережею (транспортний шлюз або медіа-шлюз для перетворення мовної інформації між мережами з комутацією каналів і пакетів)

TG - транкінгового шлюз між ТМЗК та IP-мережею (шлюз сполучних ліній, поєднує функції сигнального і транспортного шлюзів)

MGCP - протокол керування транспортними шлюзами

SAN - суміщений вузол доступу і комутації

SG - шлюз сигналізації для узгодження протоколів сигналізації

Малюнок 4.7 - Станція місцевої мережі
