Ремонт шлейфу фотоапарата

Шлейфи сьогодні використовуються практично у всіх складних мініатюрних виробах і часто ламаються, або виходять з ладу від впливу вологи. Знайти їм заміну непросто, або занадто дорого.
Якщо у Вас є мікроскоп, мікропаяльнік і трохи посидючості, Ви можете врятувати свою улюблену іграшку від загибелі.
Наводжу тут приклад ремонту шлейфу об'єктива цифрового фотоапарата.
Шлейф був обірваний після ремонту об'єктива, коли відремонтований об'єктив вставлявся в камеру. (Було дуже прикро). На шлейфі всього п'ять доріжок: три з одного боку, і дві з іншого. Відповідно, ремонтуємо спочатку одну сторону шлейфу, потім другу.

підготовка:
- на обох сторонах шлейфу акуратно зачищаємо доріжки біля місця обриву гостро заточеним скальпелем, на довжину

2 - 5 мм;
- наносимо флюс і облужіваем мікропаяльніком все зачищені доріжки;
- вушної паличкою, змоченою в спирті і віджатою так, щоб спирт не розтікався по виробу, змиваємо флюс;
- на шматочок склотекстоліти, або іншу підходящу поверхню наносимо шар двостороннього скотчу та монтуємо обидві половини шлейфа в такому вигляді, як вони були до розриву:

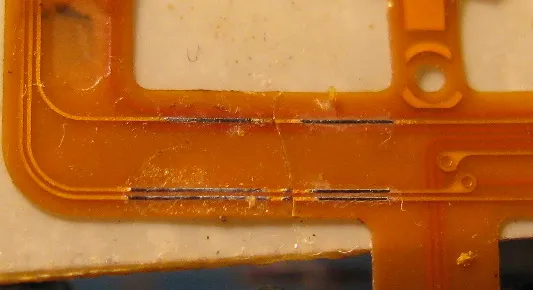

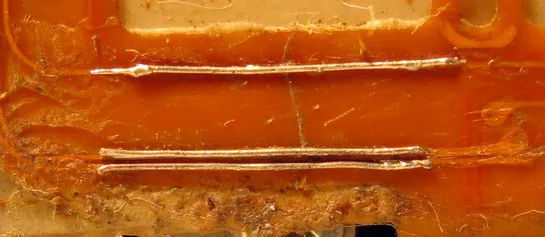

З багатожильного дроту з товщиною жив 0,12 - 0,15 мм (тонше не треба, будуть обриватися!) Витягуємо жилу, облужіваем, і припаюємо до облуженним доріжках обох частин шлейфу. В процесі, як і при облуживании доріжок, на шлейф наноситься, а потім забирається флюс:

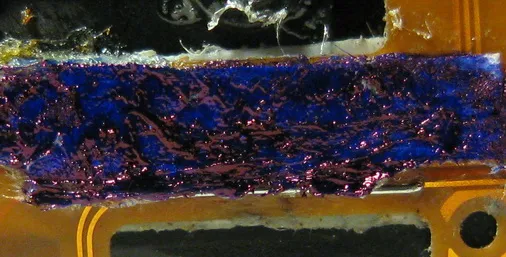

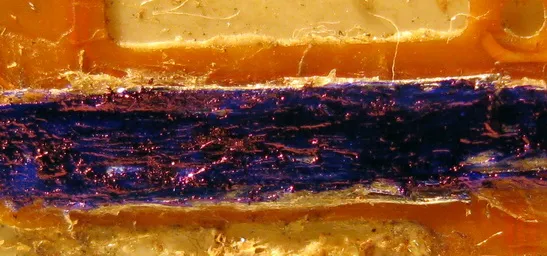

Якщо в такому вигляді залишити шлейф, користуватися ним буде неможливо. Він обламається при першому русі. Необхідно скріпити обидві половини смужкою газетного паперу, змоченою з одного боку клеєм БФ. Смужка укладається на шлейф (клеєм до шлейфу) і послідовно, від одного краю до іншого, прогрівається короткими,

1 сек, притисненнями мікропаяльніка, до тих пір, поки з - під папери не перестануть видувати бульбашки клею. Зайву клейову масу можна обрізати тим же паяльником. При цьому бажано не торкатися до провідників, щоб не зіпсувати виконану роботу.
Для шлейфу, розташованого в об'єктиві, папір необхідно пофарбувати в чорний колір фломастером, або тушшю. Для прикладу, я пофарбував в синій, - під рукою виявився.

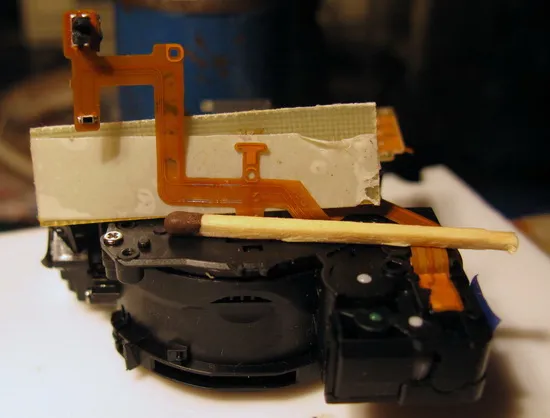

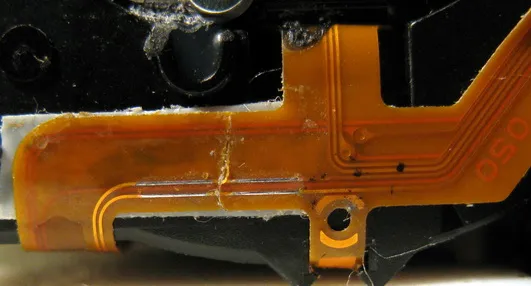

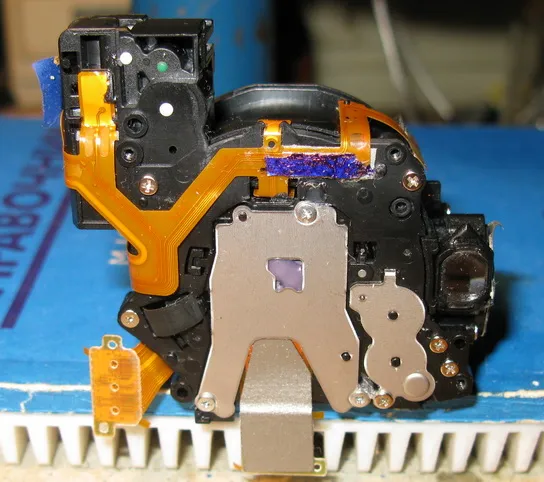

Після того, як одна сторона відремонтована, обережно, змочуючи місце склеїти шлейфа і скотча спиртом за допомогою викрутки, не допускаючи, щоб спирт розтікався куди не треба, відокремити шлейф від підкладки і будь-яким зручним способом зафіксувати його для ремонту другої сторони. У моєму випадку це робоче положення шлейфу, і я просто приклеїв його до поверхні об'єктива смужкою двостороннього скотча:

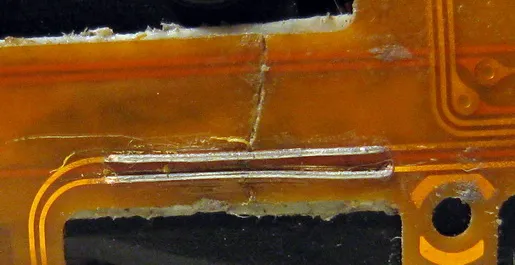

Як і в попередньому випадку, напоює провідники:

Наклеюємо смужку газетного паперу:

І отримуємо кінцевий результат:

Улюблена іграшка врятована!

Післямова:
1. Після складання фотоапарат заробив якось дивно. З'ясувалося, що відремонтований шлейф щільно притискається до металевої пластини, яка служить чимось на зразок шасі, і зволікання - перемички вступили з ним в несанкціонований контакт. Довелося прокласти в цьому місці смужку слюди, що геть-чисто усунуло всі проблеми.
2. Вважаю, Новомосковсктель здогадався, що всі операції проводилися під мікроскопом. Але якщо хто має зір, як у відомого героя Н.С.Лескова - Лівші, мікроскоп може не знадобитися.

Ще один приклад ремонту шлейфу об'єктива методом накладення

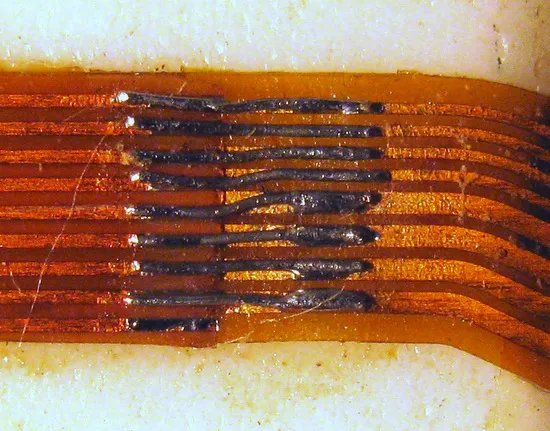

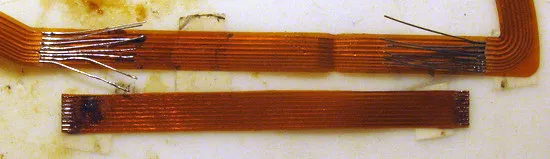

З відповідного шлейфа, наприклад, від приводу CD-ROM, вирізується шматок, який буде дублювати несправну ділянку ремонтується шлейфу, його кінці зачищаються і облужівают. У місцях стикування зачищаються провідники ремонтується шлейфу, і до них припаиваются майбутні перемички:

Бажано, щоб місця спайок розташовувалися на нерухомих частинах шлейфу.

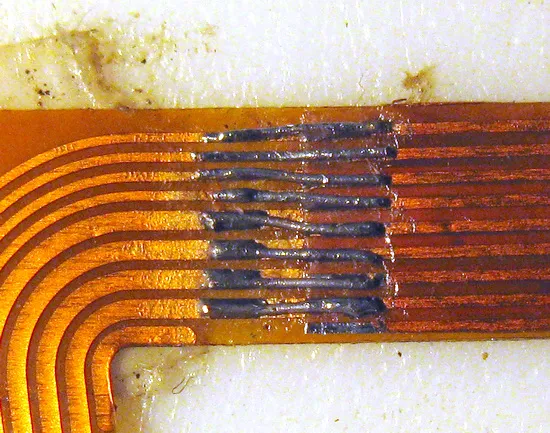

Дублюючий шлейф накладається на ремонтується, і з'єднується з ним перемичками:

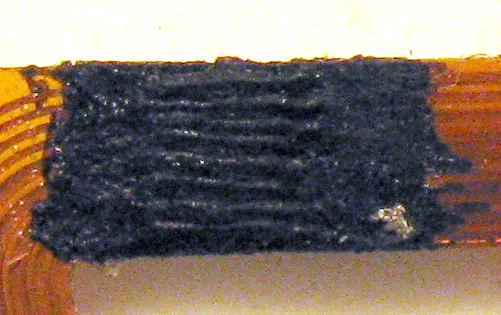

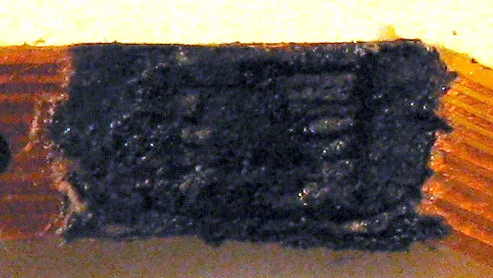

Після промивання місць пайки, проводиться їх проклеювання, і забарвлення у чорний колір:

Після чого відремонтований шлейф готовий служити далі.

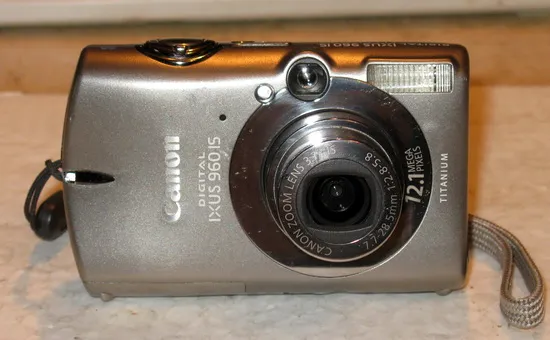

Упустили фотоапарат в робочому стані. Передній циліндр до кінця увійшов всередину, об'єктив заклинило.
Для розбирання довелося виготовити специнструмент у вигляді мікростамескі. По черзі вставив її в кожен з трьох пазів, по яких ходить платформа затвора, після чого платформа затвора легко знялася сама і відкрила доступ до нутрощів юб'ектіва.

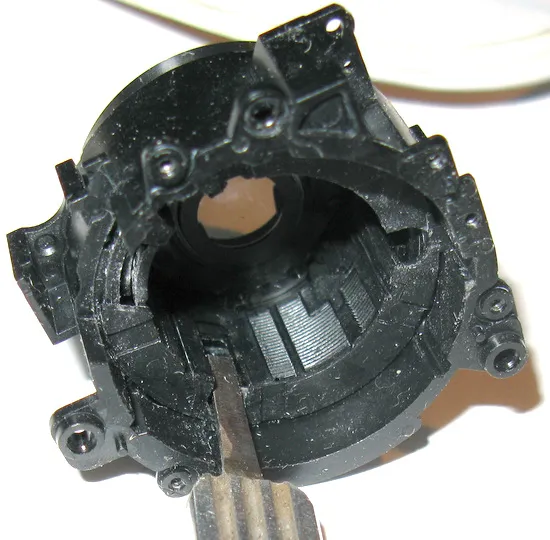

На фотографії показано місце, куди вставлялася мікростамеска, платформа вже знята:

До мене в руки потрапила два фотоапарати Canon 300D cо зламаними затворами. Вартість ремонту затвора трохи відрізняється від сьогоднішньої ринкової вартості самого апарату. При такому розкладі мимоволі задумаєшся: - чи варто його ремонтувати, або краще вкласти цю суму в придбання більш досконалої моделі? Саме тому вони тепер лежать у мене.

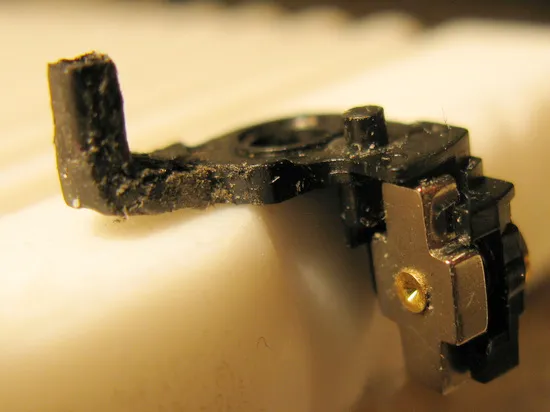

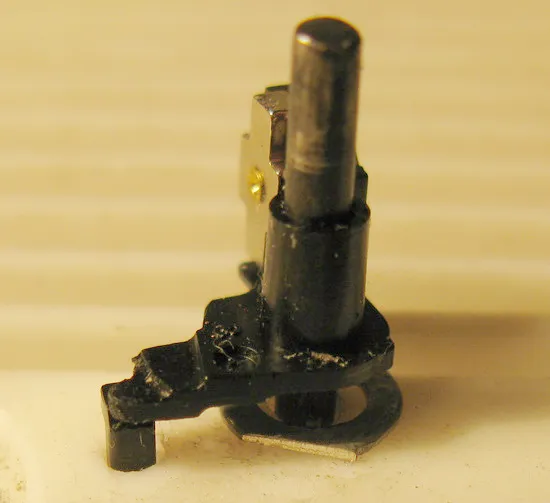

Я ж, зі свого боку, розраховував, що в двох різних апаратах зламані дві різні деталі, і у вже один з них точно вийде! - Але ж ні! В обох затворах зламана одна і та ж деталь:

Як видно на фото, ппопитка просто склеїти відламаний шматочок пластмаси, хоча б для того, щоб зафіксувати його на місці для подальшої обробки, не увінчалася успіхом. Довелося з відповідною пластини фторопласта і підручних засобів виготовляти оснастку для фіксації обох частин в правильному положенні:

Два отвори зліва служать для фіксації деталі відламані вусиком вниз, - положення, зручне для зварювання, отвір праворуч-для фіксації вусиком вгору, необхідне при обробці звареної деталі.
Спочатку вставляємо в отвір відламаний вусик:

Потім саму деталь і збираємо обидві частини в потрібному положенні:

За допомогою мікропаяльніка зварює обидві деталі, потім вплавлятися всередину в якості сполучною арматури тонкі дроту від підходящої пружини, так, щоб вони перетинали лінію зламу. Якщо необхідно, в якості додаткового сполучного використовуємо капрон.
Закладаємо арматуру зовні і шліфуємо алмазної шкіркою.

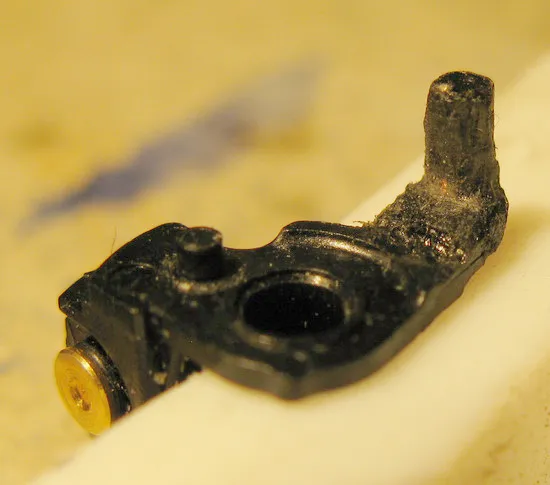

Закінчивши одну сторону, переставляємо деталь в праве отвір оснащення і продовжуємо роботи з іншого боку:

Але якщо дуже захоплюватися досконалістю зовнішнього вигляду, можна що-небудь знову зіпсувати, тому потрібно вчасно зупинитися:
