Технічна інформація про виріб форма вироби, матеріал, розміри
Технічна інформація про виріб являє собою со-сукупними даних про функціональне призначення, формі, мате-ріалі, розмірах вироби, експлуатаційних вимогах, пропонованих до нього.
Кожен виріб в процесі експлуатації виконує свою функцію (призначення). Наприклад, слюсарні лещата служать для нерухомого кріплення заготовки деталі при її обробці. У цьому полягає їх функціональне призначення, яке визначає експлуатаційні вимоги, що пред'являються до виробу: не-рухоме закріплення лещат на слюсарній столі, плавне зближення губок лещат, здійснюване за рахунок відповідних-ного кроку різьблення гвинтового механізму, і ін.
Форма виробу в більшості випадків визначається його функціональним призначенням.
Наприклад, носові частини ракети і літаки мають форму, близьку до конічної. Передня частина швидкісних ав-томобілів має витягнуту, обтічну форму (рис. 189, а). Такі форми дозволяють зменшити опір повітря і збільшити швидкість руху.
Мал. 189. Форма виробів
Форма чайника обгрунтована його призначенням - нагрівати по-ду. Тому підстава чайника робиться більшого діаметру, ніж його шийку. У цьому випадку збільшується площа нагре-ва і зменшується поверхню випаровування, що забезпечує швидке закипання води. Носик чайника розташовується вище горлечка для того, щоб вода не виливалася при закипанні (рис. 189, б).
Форма вироби обумовлена також естетичними, ергоно-вів економічні (зручність, безпека роботи) і іншими требова-ниями.
Ергономіка - галузь науки, що вивчає людини (груп-пу людей їх діяльність в умовах виробництва з метою вдосконалення знарядь, умов і процесу праці.
У процесі конструювання вирішуються завдання створення нових, реконструювання, удосконалення старих машин, форма яких задовольняє естетичним і ергономічним вимогам. Над розробкою красивою і ергономічної форми разом з конструкторська-рами працюють дизайнери (художники-конструктори). Прикладом ді-зайнерского рішення можуть бути різні форми світильників, настільних ламп, меблів, легкових автомобілів, верстатів і т. Д.
Проведені в нашій країні і за кордоном міжнародні вистав-ки: Інтерлегмаш, Інтертяжмаш, Інтероргтехніка і т. Д. - демонстр-ріруют не тільки досягнення країн-учасниць в технології виготовлення виробів, а й досягнення дизайнерської думки.
Матеріал вироби вибирається відповідно до функцио-нальним призначенням і умовами середовища, в якій воно буде працювати. При цьому враховуються властивості матеріалів: проч-ність, твердість, корозійна стійкість і ін.
Наприклад, матеріалом для електричних контактів служать сплави срібла, міді, які мають високу Електроприв-водністю. Для корпусу ракети використовується титан, його сплави, що володіють сукупністю властивостей: висока міцність, мала маса, корозійна стійкість і жароміцність, що є однією з умов подолання гравітаційного тяжіння Землі і успішного виведення ракети на орбіту через щільні шари атмосфери.
Розміри вироби також залежать від його функціонального на-значення. Наприклад, лещата можуть бути різних розмірів - для слюсарної обробки деталей машин застосовуються великі лещата, а для виготовлення ювелірних виробів - лещата малих розмірів (рис. 190).
Розрізняються своїми розмірами і швейні машини. Так, для шиття виробів зі шкіри та пальтової тканини застосовуються машини, які мають великі розміри, ніж швейні машини для шиття виробів з легких тканин та вишивання (рис. 191).
При розробці багатьох машинобудівних виробів необ-обхідно прагнути до зменшення їх розмірів, що дозволить сни-зить масу вироби, забезпечити зручність в експлуатації і ре-монте, скоротити його вартість і транспортні витрати. Таким чином забезпечується економічність вироби.
При конструюванні вироби враховують простоту изготов-лення, можливість застосування сучасних технологічних процесів, недорогих конструкційних матеріалів, використан-ня уніфікованих і стандартизованих деталей в виро-ща. що забезпечує зменшення його вартості. Все перечис-ленне входить в поняття технологічності вироби.
Уніфікація - метод стандартизації, спрямований на скорочення, об'єднання, приведення чогось до однаковості: до едніой формі, оптимальним типоразмерам. Уііфнкаціі підлягає ріжучий інструмент, швейні голки для різного типу машин, цоколі електроламп, електричні розетки і штепсели, кріпильні деталі і т. Д.
Мал. 190. Лещата: а - ювелірні; б - слюсарні

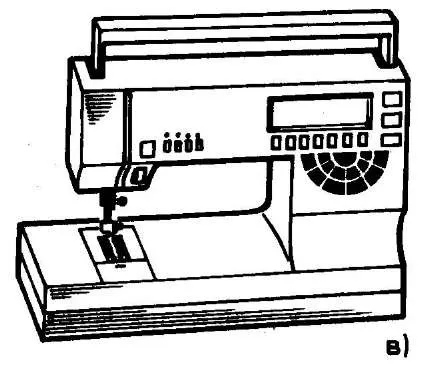

Мал. 191. Швейні машини: а - для пошиття виробів з товстих тканин і шкіри;
б - для пошиття виробів з тонких тканин; в - для вишивання
Стандартизація - встановлення і застосування правил з метою упо-рядоченія діяльності в певній галузі. Це встановлення оди-них науково-технічних термінів, позначень і одиниць вимірювань. Стандарти встановлюються на всі види масової і серійної продук-ції. Вони передбачають як види, марки та розміри виробів, так і методи випробувань на міцність, довговічність, правила пакування, збе-вати і транспортування.
Кожному виробу пред'являють технічні вимоги, ко-торие вказують на кресленнях. Наприклад, на кресленні деталі вказують вид термічної обробки (загартування, відпустка), вид покриття (фарбами, лаками, хімічними покриттями) і т. Д.
На складальних кресленнях в технічних вимогах може вказуватися порядок складання, вид стопорения (запобігання від самовідгвинчування) різьбових з'єднань.
До виробів пред'являються експлуатаційні вимоги: простота управління, міцність, точність виготовлення, відпо-ствие гарантійному строку експлуатації, безпеку роботи, економічність.
Частина цих вимог обмовляється в паспорті виробу. Наприклад, виписка з паспорта на фотоапарат «Салют». «Для запобігання можливих поломок:
- При взводі затвора заводну головку камери повер-нути повністю до упору.
- Перед спуском затвора вийняти заслінку касети. Невиконання цих умов приведе до того, що при натиску на спусковий кнопку затвор не спрацює.
- Касету знімати і одягати тільки при засунутому до кінця за-слонки.
- Об'єктив знімати і одягати при повністю відкритій діафрагмі. Без необхідності знімати об'єктив не рекомендується ».
