Мультіфід 75E 80e 90e - інструкція як зробити мультіфд
Для прийому телеканалів відразу з трьох супутників, необхідна установка трьох супутникових антен або ж створенням мультіфіда який зможе приймати сигнал з цих супутників на одну антену, про те як зробити мультфід який зможе приймати сигнал із супутників в позиціях 75E, 80E і 90E на супутникову антену діаметром 0.9 метра і піде мова далі.
Мультіфід - це пристосування, за допомогою якого можна забезпечити прийом сигналу відразу з декількох супутників.
Це може бути досягнуто шляхом:
- - установки декількох супутникових антен, які підключаються до одного тюнера;
- - установки на одну антену декількох конвертерів;
- - установки декількох «тарілок», що мають по кілька конвертерів.

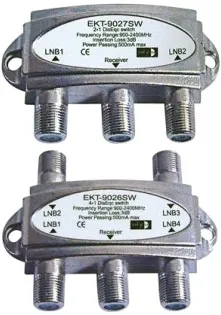

Пристрій DiSEqC Switch використовується в будь-якому випадку. Воно буває двох типів:
2 in 1 out, має 2 входи і один вихід, і 4 in 1 out - 4 входи і 1 вихід відповідно.
Схема підключення виглядає наступним чином:
Коли ваші супутники знаходяться досить близько і на деякі з них є запас за рівнем сигналу, то можна налаштувати мультифид за допомогою декількох конвертерів, встановлених на одній «тарілці». При цьому саму антену орієнтують на найслабший супутниковий сигнал і, таким чином, досягається «рівновагу».
Самим ідеальним і відповідно дорогим способом є установка декількох «тарілок», що мають за окремим конвертера. Цей варіант підходить у тих випадках, коли вам потрібно прийняти сигнал від віддалено розташованих один від одного супутників.
Використовуючи звичайний LNBR, одержуваний від бічних супутників сигнал досить суттєво послаблюється. Для максимального посилення бічних сигналів найкраще застосувати конвертери, що містять досить широкий окремий опромінювач. Сам опромінювач можна уявити для більшого розуміння у вигляді рупора, який здійснює прийом сигналу і його збір в конвертер.
Ось так буде виглядати одержуваний сигнал від 3х супутників, на які ви налаштуєте антену:
Але крім цих 3х існують і інші, розташовані по сусідству і картина сигналу може мати наступний вигляд:
Найчастіше сусідні супутники не мають однакові або навіть близькі частоти в одній поляризації, а в різних поляризаціях це трапляється досить часто.
Тому кут нахилу бічних конвертерів повинен бути ще більш чітким, адже при їх неправильному розташуванні на один конвертер будуть надходити сигнали від двох супутників, що значно позначається на їхній якості.
Якщо ви використовуєте звичайні LNBF, то повинні знати, що на бічні конвертери відбувається прийом сигналів більш високого рівня. Супутники розташовуються на різній висоті, тому відповідно потрібно встановлювати і конвертер - чим вище джерело сигналу, тим нижче повинен бути конвертер.
Отже, наступний важливий етап - установка тюнера. Вона здійснюється по-різному для окремих видів, але основні ваші дії повинні бути такими:
- - в настройках включите використання DiSEqC;
- - вкажіть номер конвертера при скануванні каналів (таким чином, перемикаючи канали, ви зможете включати відповідний конвертер).
Як прикріпити додатковий конвертер?
Щоб до основного додати 1-2 додаткових конвертера, ви можете придбати промислове кріплення мультіфіда. Якщо вам потрібно більше число, то кріплення потрібно буде виготовити самостійно. Ось так, наприклад:
Або конструкція може мати наступний вигляд:
Якщо вам складно самим розрахувати всі необхідні дані для установки мультіфіда, то ви можете скористатися спеціальним онлайн-калькулятором.
Програма Satellite Antenna Alignment дозволить вам чітко визначити азимути, кути нахилу мультіфідной головки для прийому сигналу від певних супутників.
Щоб краще зрозуміти весь механізм прийому сигналу, ознайомтеся зі схемою падіння променів на антену від супутника:
Схема повороту головки, (вид ззаду), підвішеною в 2х різних напрямках:
Взагалі, при бажанні, можна підключити до 10 супутникових головок, для цього ви можете використовувати:
- перемикач DiSEqC на 4,8. 10 портів;
- перемикач H / V (горизонталь / вертикаль);
- супутниковий перемикач 0 / 12v;
- різні комбінації з декількох перемикачів.
Отже, зараз ми розберемо, як зробити мультифид на супутники ABS1 75E, Intlesat 15 85.2E і супутник Yamal 201 90E, використовуючи при цьому антену діаметром 0.9-1.2 метра.
- Офсетний супутникова антена діаметром 0,9-1,2 м;
- ресивер;
- 3 конвертера діапазону Ku;
- Кріплення для мультіфіда для фіксації додаткових двох конвертерів;
- Пристрій DiSEqC або в простолюдді «дисек» на 4 входи і 1 вихід.
- Кабель і 8 F-конекторів.
В реалізованої мультіфідом можливості регулювати положення конвертера в різних площинах є істотний плюс - для найбільшого сигналу потрібно практично незначна регулювання, що найбільш актуально при «ловлі» супутника зі слабким сигналом.
Потрібно встановити в фокус антени Intlesat 15 85.2E. після того як ви досягнете нормального рівня зв'язку, прокручуючи навколо осі конвертер, переходите до налаштування Yamal 201 90E. Для розрахунку параметрів настройки саме для вашого міста краще скористатися програмою. Зазвичай, настройка на цей супутник не складає труднощів, а ось ABS1 75E може і покапризничать. Якщо для настройки ви використовуєте тюнер, то вам необхідно виставити або глобальний, або 10600 тип LNB. При зупинці вибору на останньому потрібно включити 22KHZ.
Наступний етап - підключення кожного конвертера в порт «дисека», що виходить порт якого вже буде передавати сигнал на приймач.
Цей недорогий комплект допоможе вам впевнено приймати сигнали відразу з 3х супутників, вартість його виготовлення самостійно складає близько 3 000 рублів.
Супутник Intlesat 15 85.2E покриває всю Європу і Україну, який використовується такими великими провайдерами як Радуга-інтернет, Континент ТВ, Connecto - Радіо провайдер. Ось карта його покриття:

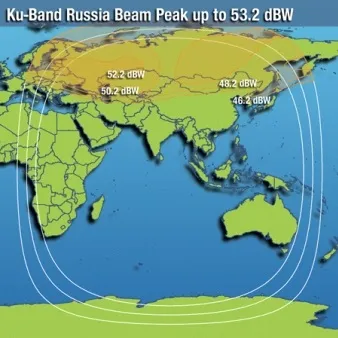

Супутник ABS1 75E має покриття, що охоплює Україну, Центральну Європу, СНД, Китай, Африку, Австралію, Близький Схід і Південно-Східну Азію. Провайдери: Радуга ТВ і GTSS.

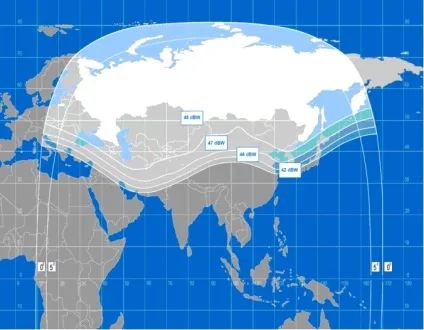

Yamal 201 90E покриває всю Україну, частково - Азію і Європу. На ньому проводиться мовлення як на Ku-, так і на С-діапазоні. Провайдери: Веселка Інтернет, GSS Газпром космічні системи, gxsat.
