Mosfet підсилювач

Мало хто знає, що таке мосфети. але майже всі чули, що це є дуже добре. Давайте спочатку розберемося з цим словом. MOSFET - англійське скорочення від metal-oxide-semiconductor field effect transistor. Структура його складається з металу і напівпровідника, розділених шаром діоксиду кремнію (SiO2). У загальному випадку структуру називають МДП (метал - діелектрик - напівпровідник).

Транзистори на основі таких структур, на відміну від біполярних, управляються напругою, а не струмом і називаються уніполярними транзисторами, так як для їх роботи необхідно наявність носіїв заряду тільки одного типу. Висока температурна стабільність, мала потужність управління, слабка схильність до пробою, самообмеження струму стоку, високу швидкодію в режимі комутації, малий рівень шуму - це основні переваги польових MOSFET транзисторів перед радиолампами і біполярними транзисторами.

Більшість любителів високоякісного звуковідтворення оцінюють підсилювач на польових MOSFET транзисторах на дуже високому рівні, практично як і лампових, адже в порівнянні з підсилювачами на звичайних біполярних транзисторах вони видають більш м'яке звучання, створюють менше спотворень і стійкі до перевантаження. MOSFET перевершують класичні лампові підсилювачі, як за коефіцієнтом демпфірування, так і з передачі низьких і високих частот. Частота зрізу таких підсилювачів значно вище, ніж у підсилювача на біполярних транзисторах, що сприятливо позначається на звуці.

Потужні польові MOSFET транзистори мають менший розкид основних параметрів, ніж біполярні транзистори, що як би полегшує їх паралельне включення і зменшує загальний вихідний опір підсилювача потужності.

Схема простого MOSFET підсилювача

параметри підсилювача

• Вихідна потужність (RMS): 140 Вт при навантаженні 8 Ом, 200 Вт на 4 Ом.
• Частотний діапазон: 20 Гц - 80 кГц -1dB.
• Вхідна чутливість: 800 mV при потужності 200 Вт на 4 Ом.
• спотворення: <0.1% (20 Гц - 20 кГц).
• Співвідношення сигнал / шум:> 102dB невиважених, 105 дБ (A-зважене з урахуванням 200 Вт на 4 Ом).

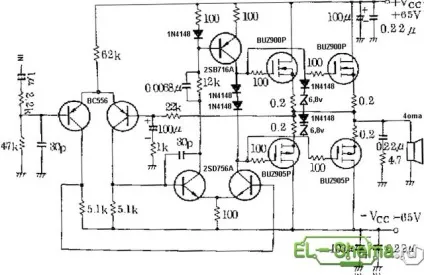

На малюнку показана схема одного з найпростіших УМЗЧ із застосуванням польових транзисторів цього типу в вихідному каскаді. А потужність його становить цілих 200 ват! Цей підсилювач потужності MOSFET підходить для багатьох цілей, таких як потужний концертний гітарнік або домашній кінотеатр. Підсилювач має хороший діапазон частот - від 1 дБ 20 Гц до 80 кГц. Коефіцієнт спотворень менше 0,1% при повній потужності, а співвідношення сигнал / шум краще, ніж -100 dB. Подальше спрощення можливо за рахунок застосування ОУ в предпідсилюючий каскад.

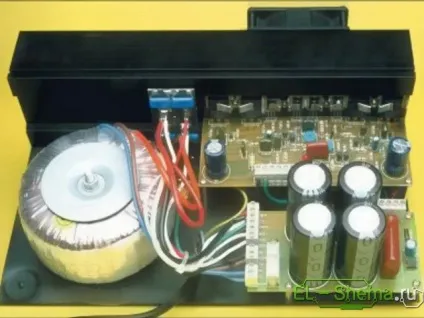

Вся конструкція УНЧ розміщена в невеликому алюмінієвому корпусі. Харчується схема від простого двополярного випрямляча з тороїдальним трансформаторомна 250 ват. Зверніть увагу, що на фото зображений моноблок - тобто одноканальний підсилювач, так як він зібраний для електрогітари.

Радіатор застосований з чорного анодованого алюмінієвого профілю. Корпус має довжину 300 мм і забезпечений ззаду 80 мм вентилятором охолодження. Вентилятор працює постійно, тому радіатор завжди прохолодний, навіть при максимальній потужності (або, принаймні, трохи вище температури навколишнього середовища).
