Монтаж твердопаливного котла в приватному будинку своїми руками
Після того як зроблений вибір на користь котельні установки на твердому паливі, постає питання її монтажу і підключення до системи опалення. Операція кілька трудомістка, але здійснити монтаж твердопаливного котла в приватному будинку можна самостійно. Потрібно тільки підібрати схему обв'язки і підключення стосовно до конкретних умов і правильно встановити котел на своєму місці.
Установка твердопаливного котла в приватному будинку
Загальні вказівки по монтажу
Перед покупкою опалювального агрегату треба визначити місце його установки. Для цього призначена топкова, але найчастіше в ній недостатньо вільного простору, оскільки його займає існуючий газовий або інший обігрівач. Тоді установка твердопаливного котла в приватному будинку може бути виконана за стіною приміщення топкової, в прибудові. Ставиться каркас з металоконструкцій і обшивається сендвіч - панелями або профільованим листом з утеплювачем. Варіант зручний для тих, хто збирається топити вугіллям, всередині удома не буде бруду.
Всі недорогі твердопаливні котли для будинку малої потужності допускається ставити прямо на чорнову стяжку підлоги. Вони мають малу вагу і не роблять на підставу вібраційних навантажень, оскільки не обладнані вентилятором або шнековим конвеєром для подачі пелет. Для агрегатів потужністю понад 50 кВт рекомендується влаштувати бетонний фундамент. який повинен спиратися на грунт і утрамбовану підсипку з щебеню. Фундамент виконується на 80-100 мм вище рівня стяжки, при цьому він не повинен бути з нею пов'язаний. Влаштування основи також вимагають котли тривалого горіння. в яких є механізм підйому-опускання важкого вантажу.

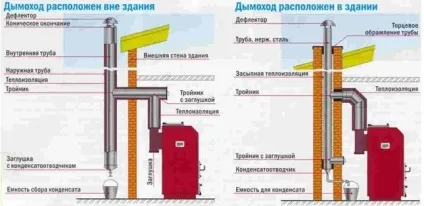

Проектами на приватні будинки зазвичай передбачається пристрій димохідної шахти в товщі стіни з виходом труби крізь покрівлю. Якщо шахта відсутня або зайнята існуючим газовим обігрівачем, знадобиться провести монтаж димоходу для твердопаливного котла. Для цього краще використовувати металеві двостінні димарі з утеплювачем. Вони легкі, збираються з секцій потрібної довжини і легко кріпляться до стіни будинку. Для поворотів і відгалужень виготовляються такі ж двостінні трійники і відводи. Способи монтажу димоходів при наявності витяжної шахти і без неї можна побачити на малюнку.
У приміщенні топкової обов'язкова наявність природної витяжної вентиляції. Коли проводиться установка котлів опалення в приватному будинку, витяжка передбачається через шахту в стіні. Шахта паралельна димохідної, тільки меншого перетину. При її відсутності в зовнішню стіну ставиться перетічними решітка, вона повинна розташовуватися під стелею приміщення. Роль витяжки полягає в наступному:
- У топкової створюється розрідження, в результаті чого туди підсмоктується припливне повітря з інших приміщень і використовується для горіння. Котельні установки потужністю 50 кВт і вище вимагають організації окремої припливної вентиляції.
- Видалення продуктів горіння, які випадково потрапили в приміщення.

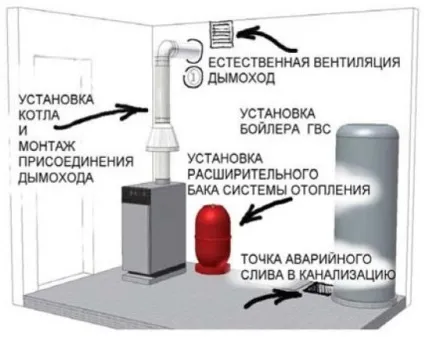

Орієнтовна компоновка обладнання та схема монтажу твердопаливного котла опалення представлена на малюнку.
Схема монтажу твердопаливного котла
Часто в котельних заміських будинків відсутній вихід каналізації. Це не зовсім правильно, тому що іноді потрібно спорожнити систему або водяну сорочку котла. В цей же стік направляють скидання запобіжного клапана.
Порядок монтажних робіт
Для виконання роботи пропонується наступна інструкція по монтажу твердопаливних котлів:
- Виріб звільнити від заводської упаковки.
- Якщо в приміщенні топкової мало місця, то збірку вироби краще зробити на вулиці. Встановити всі дверцята і ящик зольника, а також інші елементи, що поставляються окремо. Вентилятор і прилади автоматики ставити не потрібно, це робиться після монтажу котла.
- Перемістити агрегат в приміщення і встановити на фундаменті або підлозі таким чином, щоб патрубок виходу газів знаходився на одній осі з трубою димаря. У домашніх умовах монтаж твердопаливного котла своїми руками потрібно виконувати з помічником, вага обладнання рідко буває менше 50 кг.
- Зафіксувати котел на фундаменті або стягуванню так, щоб не було перекосів.
- Приєднати димар, встановити вентилятор з блоком управління і групу безпеки.
- Підключити котел до системи опалення за обраною схемою.
Робота котла в самопливної системі опалення
Найпростіша схема установки твердопаливного котла передбачає підключення до самопливної системі опалення.
Схема установки твердопаливного котла
Тут подає і зворотний трубопроводи підключені безпосередньо до вихідних патрубків опалювальної установки. На виході з котла монтують групу безпеки, яка включає в себе відведення повітря, манометр і запобіжний клапан. Між колектором групи безпеки і виходом з агрегату не має стояти ніякої запірної арматури. Розширювальний бак ставлять вище системи опалення. В одноповерховому будинку логічно бак поставити в топкової, в двоповерховому - на горищі.
Наведена схема монтажу твердопаливного котла зображена умовно, така система працює краще, якщо агрегат знаходиться нижче рівня батарей опалення. Іноді з цією метою в стягуванні підлоги виконують спеціальне поглиблення для установки обігрівача. Головна перевага такої системи - автономна робота, яка не залежить від подачі електроенергії. До неї добре підходять класичні твердопаливні котли нижнього горіння без комплекту автоматики і нагнітача.
Схеми з примусовою циркуляцією

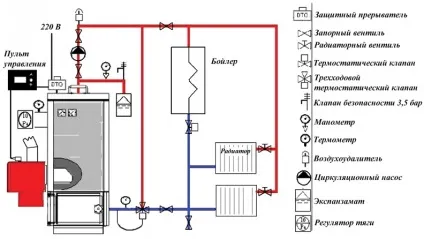

В системі опалення з циркуляційним насосом можливі перепади температури після відключення електроенергії. Це небезпечно для чавунних камер згоряння, тому схема обв'язки повинна включати первинний контур циркуляції з триходовим клапаном, як показано на малюнку.
Схеми з примусовою циркуляцією
Клапан регулює температуру води в зворотному трубопроводі, завдяки цьому холодна вода не потрапить в котел, а буде поступово підмішувати до теплоносія, циркулюючому по малому колу. Для настройки системи в схемі задіяний балансування вентиль.
В останні роки для подачі ГВП популярність придбали апарати, що нагрівають воду від теплоносія, що циркулює в системі обігріву. Для невеликих котеджів, що мають кілька гілок радіаторного опалення, підійде наступна схема підключення твердопаливного котла з бойлером непрямого нагріву:
Схема обв'язки котла і бойлера
Тут бойлер включений паралельно з гілками опалення відразу після первинного контуру циркуляції. Це забезпечує відбір теплоносія з високою температурою для нагрівання води на ГВС. На виході з нагрівача встановлено прохідний термостатичний клапан, який не дозволяє теплоносія вільно протікати через теплообмінник бойлера. Пристрій відкривається, коли температура води знизиться до певного значення, що буває тільки при використанні ГВС.

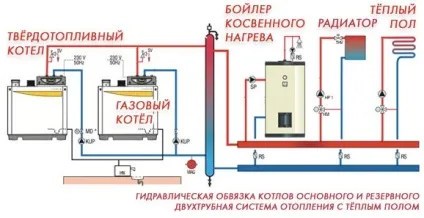

Для великих будинків з декількома котлами на різних видах палива, в яких для опалення застосовуються радіатори, теплі підлоги і стінові панелі, приймається більш складна схема обв'язки котла і бойлера непрямого нагріву:
Схема підключення газового та твердопаливного котла
В цьому випадку правильна установка твердопаливного котла своїми руками полягає в його підключенні до теплоаккумулятор спільно з електричним нагрівачем. Кожен джерело тепла забезпечений своїм циркуляційним насосом, який управляється контролером котла, вода в первинному контурі рухається тільки по необхідності. Бойлер і кожен з інших споживачів також мають свій насос. Вони можуть працювати постійно, але частіше насосами управляє електронний блок, який контролює клімат і споживання гарячої води в будинку.
висновок
З огляду на вартість монтажу твердопаливного котла, має сенс це зробити власноруч. Адже цей захід не відрізняється підвищеною складністю і часто не вимагає зварювальних робіт. Можливо, для з'ясування всіх нюансів і вибору схеми треба порадитися з фахівцем, а потім вже приступити до монтажу.
