Всі деталі та обладнання систем водопроводу і опалення мають свій термін служби. Найпростішим рішенням при створенні таких систем буде використання пластикових труб. При ремонті може з'явитися потреба в монтажі труб із зшитого поліетилену. Головне при проведенні таких робіт, володіти необхідними знаннями, розуміти технологію проведених робіт, а також нюанси, які можуть в цьому процесі виникнути. Про те, як з'єднати труби із зшитого поліетилену, і про інші особливості, і піде мова в цій статті.

особливості матеріалу

Поліетилен роблять шляхом полімеризації етилену. В процесі зшивання хімічний склад матеріалу не змінюється - така технологія значно покращує характеристики і можливості поліетилену, тобто розширюються можливості вживаності готового виробу.

До найважливіших переваг таких труб можна віднести:

• стійкість до високих температур: без тиску можуть витримувати до 200 ºC без зміни конфігурації;
• висока стійкість до ударів, аж до температур до -50 ºC;
• присутність балансу між еластичністю і твердістю;
• не бояться окислення;
• труби мають відмінну гладкістю і гнучкістю, здатні нейтралізувати механічні вібрації і звуки;
• не зазнають хімічних речовин;
• в матеріалі не присутні важкі метали;
• здатність матеріалу легко згинатися, що не пошкоджуючи при цьому;
• малі габарити, невелику вагу, великий термін служби.

У подібних полімерних матеріалів є властивість усадки, тобто, вони можуть приймати початкову форму через певний період після розтягування. До того ж, особливі складні інструменти для монтажу труб із зшитого поліетилену не потрібні.

Технологія зшивання поліетилен

Зшивання потрібна для усунення одного з головних мінусів матеріалу - термопластичности. Завдяки такому процесу трубопровід із зшитого поліетилену залишається гнучким, не змінюючи своєї форми навіть при температурі понад 80 ºC.

Варто відзначити, що завдяки насиченню матеріалу чистим вуглецем, його плавлення починається тільки при досягненні 400 ºC.

На технічні характеристики вироби впливає метод зшивання, який буває:

Перший метод передбачає проведення реакції заміщення. Для другого - змішують сировину з інгібітором, а саму зшивання здійснюють під тиском. Третій спосіб полягає в проведенні опромінення, в процесі якого відбувається зміна зв'язків за рахунок заміщення.

Залежність видів труб від установки в різних місцях

Інструмент для монтажу поліетиленових труб може трохи відрізнятися в залежності від області їх застосування. Для різних систем - опалення, подачі холодної або гарячої води, каналізації - існують різні умови передачі води, тому і вироби в кожному конкретному випадку будуть відрізнятися.

Наприклад, для підведення холодної води, як правило, застосовуються одношарові труби із зшитого поліетилену перерізом 16-20 мм, які витримують до 95 ºC. Найчастіше такі труби виробляються електронно-променевим методом - ці вироби мають доступну ціну.

Для водопроводів з гарячою водою потрібні багатошарові конструкції, так як температура, яку вони повинні витримувати, знаходиться в межах 110 ℃, тобто, досить висока. З цією метою, в подібних виробах зсередини розташовують шар зшитого поліетилену, отриманого пероксидним методом, в центрі розміщують алюмінієву прошарок, а зверху - ще один шар поліетилену.

Завдяки наявності центральної алюмінієвої прошарку, труба стає досить міцною в місцях згину, щоб не допустити потрапляння в неї кисню. А ось зовнішній шар поліетилену здатний захистити трубу від ультрафіолетового випромінювання і пошкоджень механічного характеру. Перетин таких труб знаходиться в діапазоні 16-63 мм. У випадку з опалювальними системами, можна також скористатися багатошаровими виробами з параметрами 16-20 мм.

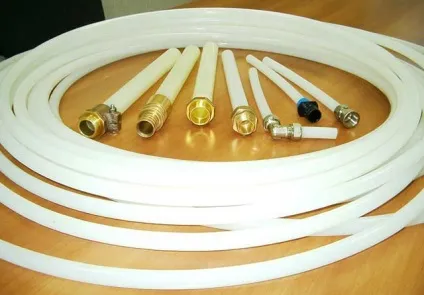

різновиди фітингів

Виробляти згинання труб із зшитого поліетилену дуже просто - для цього їх потрібно тільки прогріти будівельним феном. Однак при монтажі системи можуть знадобитися не тільки вигини, але і стикування окремих шматків труби - в даному випадку застосовують фітинги.

Розрізняють такі види фітинги за функціональним призначенням:

У тих місцях, де планується зробити зміна напрямку трубопроводу, зазвичай використовують куточки. На прямолінійних ділянках для стикування застосовуються муфти. Якщо потрібно наростити до готового трубопроводу додаткову ділянку, то використовують згони. Призначення трійників і хрестовин - виконання розводки трубопроводу, а заглушки служать для закриття торців.

Разом з тим, розрізняють кілька видів матеріалів для фітингів:

• полівінілхлорид;
• поліетилен;
• поліпропілен;
• комбінований матеріал.

Найчастіше використовуються латунні стикувальні деталі. З'єднувати відрізки труби однакового перетину потрібно прямими фітингами, а різного діаметру - редукційними.

Методи стикування труб із зшитого поліетилену

Для монтажу труб із зшитого поліетилену застосовуються трьома різними способами. При цьому вони відрізняються типом використовуваних інструментів. Найпростішою технікою монтажу трубопроводу вважається застосування обтискних фітингів.

Системи, змонтовані таким способом, мають такі переваги:

• потрібно найпростіший набір інструментів;
• збірка труб здійснюється швидко і в будь-який час;
• можливе укладання, як гарячого, так і холодного водопостачання.

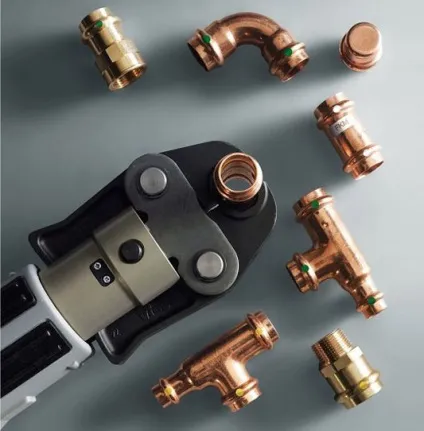

Для другого способу використовується спеціальний прес для труб із зшитого поліетилену і прес-фітинги. Красу даного способу в тому, що стики виходять дуже міцними, хоча і нероз'ємними. В даному випадку робота ґрунтується на здатності зшитого поліетилену відновлювати форму після стиснення. При цьому після пресових робіт полімерні молекули фитинга поступово розпрямляються і заповнюють зазори всередині деталі, так що зчіпка виходить дуже надійною.

Варто зазначити, що допустимі навантаження для з'єднання компресійними фітингами складають 2,5 атмосфери, а для надпрессовочних - 5-6 атмосфер. Цей показник слід враховувати при виборі способу монтажу трубопроводу.

Найскладнішим, але, в той же час, найнадійнішим способом монтажу фітингів на труби із зшитого поліетилену, вважається зварений метод. Однак для її здійснення потрібен досвід і спеціальне обладнання.

Техніка кріплення фітингів компресійного типу

Для роботи з деталями такого типу вам знадобляться два гайкових ключа і секатор.

Збірка труб із зшитого поліетилену у єдиний трубопровід за допомогою компресійних фітингів виконується в кілька кроків. На першому етапі, на торці труби поміщають обжимную гайку. Її різьблення повинна бути звернена до з'єднувачі. Наступним фіксують розрізне кільце, встановивши його так, щоб відступ від зрізу труби до краю кільця становив 1 мм.

В кінці ділянку труби із зшитого поліетилену, з одягненою на нього гайкою і кільцем, до упору насаджують на штуцер фітинга. Після цього гайковим ключем щільно затягують обжимную гайку. Зверніть увагу, що перед надяганням труби на даний фітінг, його не потрібно розбирати або видаляти фаску. Єдина пересторога при роботі з цими елементами полягає в контролі зусиль при затягуванні гайок, щоб труба не деформувалася.

Стикування труб обпресувальна сполуками

Кріплення трубних виробів на прес-фітингах потребує наявність таких інструментів:

• прес для обтискача фитинга;
• секатор або ножиці для різання труби;

• розширювальний пістолет з набором насадок.

Перш за все, виконується нарізка труб. Дуже важливо, щоб зрізи були гладкими і рівними, без задирок - для цього знадобляться спеціальні ножиці.

На підготовлений край розміщують гільзу, яка згодом буде схильна до опрессовке. Зверніть увагу, що надіти гільзу потрібно до проведення робіт по розширенню краю - в іншому випадку, вона вже не налізе.

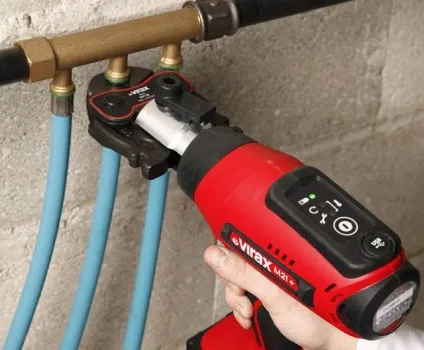

На останньому етапі гільзу на трубах із зшитого поліетилену фіксують спеціальним пресом. Тут теж потрібно бути обережними, щоб не деформувати стикувальний вузол.

Що ще важливо знати про монтаж труб із зшитого поліетилену

Перш ніж починати будь-які роботи по збірці трубопроводу, потрібно скласти його схему. Такий креслення дозволить правильно зробити розрахунки необхідної кількості матеріалів, тобто, поліетиленових труб, перехідників і фітингів. Крім того, у вас буде можливість підготувати інвентар.

Креслення дасть вам можливість правильно нарізати труби на шматки потрібного розміру. Щоб переконатися в тому, що все буде зроблено правильно, нарізані частини трубопроводу можна розташувати на підлозі в потрібному порядку, звіряючись зі схемою.

Зверніть увагу, щоб все стикуються елементи були розміщені паралельно. Будь-які зрушення і перекоси при стикуванні елементів труб і фітингів можуть загрожувати втратою герметичності і порушенням міцності з'єднання.

Правильно оперувати пресом для труб із зшитого поліетилену слід таким чином:

• інструментом захоплюють з'єднання цілком;
• для виконання опресування важіль переводять у верхнє положення;
• насувають гільзу до фланця фитинга, звівши рукоятки еспандера;
• після роботи важіль повертають у вихідне нижнє положення;
• призводять інструмент в початкове положення, зсунувши рукоятки разом і різко піднявши рухому частину на 90 °.

Варто відзначити, що дотримання правил техніки безпеки є обов'язковим при роботі з обладнанням для збирання труб. Зокрема, мова йде про застосування засобів для захисту рук і очей.

При наявності деякого досвіду і необхідних інструментів, впоратися з укладанням і обпресуванням труб із зшитого поліетилену можна і самостійно. Однак при монтажі конкретної системи слід знати, який саме матеріал і спосіб монтажу до неї можна застосувати.
