Монтаж спліт системи своїми руками, установка, інструмент

Монтаж спліт системи своїми руками.

Не дивлячись на те, що самостійна установка Спліт системи досить проста, налякані продавцями Спліт систем ми боїмося за неї братися. Нам кажуть, ви позбудетеся гарантії, частково це вірно, якщо тільки вам відразу не поставили печатку в гарантійному талоні, але з особистого досвіду чи бачили ви, щоб хоча б один з установників робив позначки в паспорті Спліт-системи, або без грошей усував свої ж недоліки. У недобросовісного продавця завжди знайдеться спосіб відмовити Вам у гарантії.

Хтось із вас скаже, що необхідний спеціальний інструмент. Необхідний. Вальцювання для мідної трубки - коштує копійки. Перфоратор, і свердло бур шнекового типу діаметром 50 мм і довжиною не менше 500мм. Також у всіх рекомендаціях по установці Спліт систем присутній вакуум-насос для випуску повітря і води з циклу холодоагенту. Але я жодного разу не бачив його ні в одного установника Спліт систем протягом чотирьох років спостереження за їх роботою. При цьому на моїх очах встановили приблизно три десятка Спліт-систем, чотири з них мені особисто. При цьому ось уже чотири роки все системи справно функціонують і вимагають тільки чищення фільтра, яка теж проводиться самостійно протягом п'яти хвилин.

Якщо ви майстер на всі руки грошей за установку Спліт системи вам якраз вистачить на інструмент, а якщо любитель, напевно у вашому оточенні є людина, у якого інструмент для установки спліт-системи можна позичити на вечір.

Інструкція по самостійній установці «Спліт системи».

Вимоги до установки внутрішнього блоку Спліт системи.

Визначаємося з місцем для установки спліт-системи.

Внутрішній блок спліт-системи встановлюється над рівнем підлоги, на стіні, яка не схильна до вібрація, при цьому впускні і випускні порти не повинні бути закриті огороджувальними конструкціями, повітря повинне безперешкодно циркулювати в усьому приміщенні.

Встановлювати внутрішній блок «Спліт-системи» необхідно поблизу електричної розетки. При цьому зв'язок між внутрішнім і зовнішнім блоками спліт системи була мінімальна і проста. При цьому необхідно дотримати ще кілька умов:

- встановлювати внутрішній блок спліт-системи необхідно так, щоб конденсат легко стікав.

- внутрішній блок спліт системи необхідно встановити так, щоб фільтр був легко доступний.

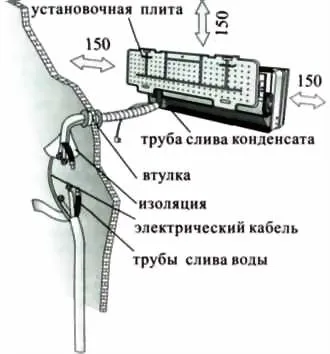

- встановлюйте внутрішній блок як показано на малюнку нижче.

- не встановлюйте блок спліт системи там, де він буде піддаватися впливу прямих сонячних променів.

Вимоги по установці зовнішнього блоку спліт-системи.

- не встановлюйте зовнішній блок спліт-системи поблизу джерел тепла, пара або горючого газу.

- не встановлюйте блок там, де занадто легковажно й пильно.

- не встановлюйте зовнішній блок спліт-системи, в місцях проходу людей, виберіть місце, де викид повітря і рівень шуму не турбують сусідів.

- по можливості уникайте установки зовнішнього блоку там, де він буде довго піддаватися впливу прямих сонячних променів, або використовуйте захисну кришку, захисна кришка не повинна заважати повітряному потоку.

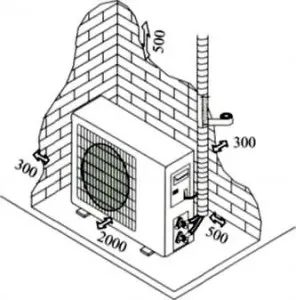

Залиште простір, вказане в малюнку вище для вільної циркуляції повітря. Встановіть зовнішній блок в надійному і міцному становищі. Якщо зовнішній блок спліт-системи при роботі сильно вібрує, то встановити гумові прокладки.

Вимоги до установки спліт-систем.

Керівництво по монтажу внутрішнього блоку спліт-системи.

Перш ніж встановлювати внутрішній і зовнішній блок спліт системи, виберете найкраще положення для монтажу з урахуванням мінімальних вимог по установці.

Рекомендується встановлювати внутрішній блок спліт системи в приміщенні для кондиціонування повітря на висоті не менше 2,5 м від землі.

Для установки спліт системи виконайте наступні дії:

Встановіть монтажну плиту. для цього:

1. За допомогою рівня встановіть монтажну плиту точно по вертикалі і горизонталі;

2. Просвердлите отвір глибиною 32 мм для того, щоб зафіксувати плиту;

3. Вставте в отвір пластикові дюбелі;

4. Фіксуйте плиту за допомогою підготовлених самонарезающих гвинтів;

5. Перевірте і переконайтеся в тому, що плита правильно фіксована.

Зовнішні види монтажних плит можуть відрізнятися від тих, що на малюнку, але метод монтажу залишається одним і тим же.

Готуємо отвори в стіні для трубопроводу.

1. Вибираємо місце для свердління в стіні під трубопровід, відповідно до обраним місцем установки внутрішнього блоку спліт системи.

2. Встановлюємо гнучкий фланець через отвір в стіні, щоб зберегти трубопровід недоторканим і чистим. Отвір має мати ухил вниз до зовнішньої стіни (до підлоги).

Увага: Відвідну трубку необхідно прокладати з ухилам вниз в стіні, в іншому випадку може статися витік конденсату всередину приміщення.

Електричні з'єднання у внутрішньому блоці спліт системи.

1. Підніміть передню панель внутрішнього блоку спліт-системи.

2. Зніміть кришку, як зазначено на малюнку (шляхом видалення гвинтів).

3. Зазвичай схема електричних з'єднань наклеєна на правій частині внутрішнього блоку під передньою панеллю.

4. Підключіть силовий кабель до внутрішнього блоку гвинтами по схемі, використовуйте провід, діаметром не менше 1,0 кв. мм для сплати систем №7-9 або 1,5 кв. мм для більш потужних спліт-систем.

5. Кабель. з'єднує зовнішній і внутрішній блок, повинен підходити для зовнішнього використання.

6. Штекер (вилку) необхідно встановити таким чином, що б її можна було легко висмикнути з розетки в екстреному випадку.

7. Спліт систему необхідно в обов'язковому порядку заземлити. Виняток становлять спліт системи, корпуси яких повністю виконані з пластика.

Читати далі - Керівництво по самостійній установці «Спліт системи»
