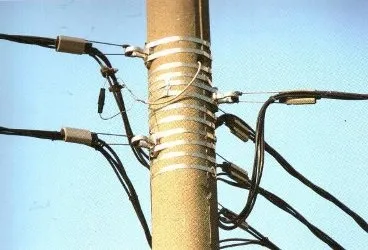

Монтаж самоутримних ізольованих проводів (СІП)

Провід самонесучий ізольований служить для передачі електрики по повітряних лініях. СИП застосовується як для відгалужень, так і для основних магістральних ліній (в госпбудівлі, в приватні будинки і т. Д.). Це скорочення алюмінієві жили, які покриті шаром ізоляції з стабілізованого поліетилену. Кожна жила СІП - з дроту, що складається з алюмінієвого сплаву. Жили мають в перетині округлу форму. Кількість жил залежить від діаметра перетину. Монтаж таких проводів проводиться в суворій відповідності з інструкціями та технологічними картами. Особливістю СІП є його розкочування із застосуванням спеціальних розкочувальних роликів і каната (стрічки) лідера. Це гарантує захист СІП від випадкових механічних пошкоджень під час виконання робіт, і зберігає його експлуатаційні якості протягом усього терміну служби.

переваги СІП

• При монтажі СІП відпадає потреба в ізоляторах, траверсах. Це істотно знижує витрати;
• Відсутня замикання при випадковому перехлестиваніі проводів через пориви вітру. Тому суттєво скорочуються витрати на обслуговування ліній;
• Помітно знижуються втрати енергії в лініях СІП;
• Їх можна монтувати на вже існуючі лінії високого або низької напруги або зв'язку;
• Їх можна застосовувати в лініях електропередачі напруги класів 0,6 / 1 кВ і 20 кВ при t від -50 С до +50 градусів С;
• СІП забезпечують низьку пожежонебезпека;
• Можна здійснювати роботи з підключення до лінії СИП без відключення подачі струму;
• Термін служби СІП - мінімум 25 років.

монтаж СІП

Перед тим, як починати роботи, слід підготувати майбутню кабельну трасу, звільнити її від усіляких перешкод - дерев, гілок і т. П. Щоб замінити стару лінію на нову, спочатку проводиться демонтаж після закінчення їхнього терміну опор і заміна їх на нові. Розкочуватися самонесучий ізольований провід повинен обов'язково під натягом. Монтаж СІП повинен проводитися підготовленими монтажниками, що мають кваліфікацію і досвід подібних робіт. Дану роботу необхідно проводити при температурі не нижче -20 ° С. Приймання-здавання робіт виробляють поетапно, у міру завершення окремих ділянок лінії. Застосування СІП при монтажі повітряних ізольованих ліній дозволяє істотно підняти надійність і економічність енергопостачання і на порядок скоротити експлуатаційні витрати. Щоб не пошкодити ізоляцію СІП, потрібно застосовувати спеціально призначені для цього виду проводів інструменти та аксесуари.

Спецінструменту для монтажу

Інструментарій для кріплення стрічки

Застосовується для натягування й обрізання троса-лідера або стрічки. Має рухомий захоплення і стрічкопротяжного пристрій. Обрізка проводиться поворотним ножем. Його ручка виготовляється з міцної сталі, і покривається гумовою оболонкою. Це зводить нанівець ймовірність зісковзування руки під час роботи і полегшує обрізку троса (стрічки).

Служить для регулювання натягу проводів. Нею можна працювати з широким набором перетинів дроту. З її допомогою можна натягувати лінії з досить великим зусиллям. Вона без праці монтується і демонтується на провід для роботи.

Призначаються для розтягування СІП на опорах повітряних ліній. Підвішуються ролики на арматуру СИП, мають поворотний крюк з фіксатором, який оберігає дріт від вислизання.

Служать для натягу СІП і забезпечення його вільного проходу через шківи роликів. Вони потрібні для захоплення дроту і його з'єднання з тросом (стрічкою) при роботі в анкерних прольотах. Панчоха нескладний в експлуатації і не вимагає застосування пристроїв кріплення проводу при розкочування.

Пам'ятайте, що монтаж і підключення ліній СІП повинні обов'язково проводитися сертифікованими електротехніками відповідного підрозділу енергозбуту, яке курирує ваш район, в повній відповідності з картою підключень. Навіть для того, щоб перекинути «воздушки» з одного стовпа на інший, потрібна попередня робота інженерів по внесенню змін в технологічні карти. У разі, якщо ви спробуєте самостійно потрапити в електромережу - вас чекає не тільки серйозний штраф, але і судове переслідування аж до кримінальної відповідальності. Електроенергія - такий же товар, як будь-який інший, і якщо в ваших діях доглянуть спробу розкрадання, відповідати доведеться за всією суворістю закону.
