монтаж оптоволокна
У цій статті ми поговоримо з вами про з'єднання двох офісів фірми знаходяться на відстані один щодо одного оптоволокном.
Реалізація поставленого завдання на міді стикається з низкою труднощів:
Структурна схема при монтажі мережевого кабелю буде виглядати таким чином
Тепер використовуємо оптоволокно
Монтаж оптоволокна дозволяє вирішити наступні складності виникають з мідним кабелем:
- На такій відстані точок регенерації для оптоволокна не потрібно. Втрати в многомодовом оптоволокне становлять 3,5 дБ на один кілометр, а в одномодовом оптоволокне не більше 0,3 дБ на один кілометр на довжині хвилі 1550 нм (третє вікно прозорості). Такі характеристики дозволяють монтувати ділянки ліній зв'язку до 50-100 км без регенерації сигналу.
- відсутність впливу електро-магнітних наведень
- для оптоволокна немає поняття гальванічної розв'язки
- грозозахист не потрібно
- незаконний знімання інформації з оптоволокна і врізка в лінію практично не можлива
- У оптоволокна дуже широка смуга пропускання, яка характеризується високою частотою до 1000 ГГц. Що дає можливість передачі декількох терабіт в секунду по одному оптоволокну
- Оптоволокно виключає можливість іскроутворення, тому, його використання безпечно на нафтопереробних, хімічних та інших особливо небезпечних підприємствах, де потрібна висока статечно пожежо- та вибухобезпеки
- Основний матеріал при виробництві оптоволокна це кварц, який набагато дешевше міді.

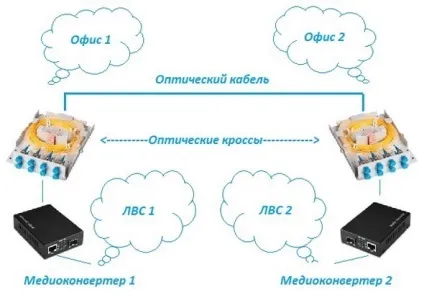

Нижче показаний приклад з'єднання наших офісів на базі оптоволокна
Тепер розглянемо наш приклад, і що для цього буде потрібно
Перше завдання яку потрібно вирішити, яким способом буде виконано монтаж оптичного кабелю:
- Підвісним якщо між двома офісами є опори
- У каналізації якщо є вільні кабельні траси
- Монтаж по периметру об'єкта іншим способом
Від цього буде залежати марка оптичного кабелю
Кількість оптичних волокон в кабелі. У простому випадку одне волокно використовується на прийом даних, а друге на передачу і ще пару волокон закладаються як темні волокна для резерву. Якщо ви плануєте встановлювати WDM активне обладнання передача і прийом даних може вестися по одному оптоволокну, однак для монтажу між офісами рекомендується взяти оптичний кабель як мінімум з чотирма волокнами.
Після того як монтаж оптоволокна виконаний кабель розварюється з обох сторін в кожному офісі в оптичних кросах.
Оптичний крос вдає із себе залізну коробку настінного виконання або для монтажу в серверну шафу. Оптоволокно заводиться в оптичний крос, розварюється до пігтейл (патч-корд розрізаний навпіл) і укладається в касету. Місце зварювання захищається спеціальними гільзами. Кінець пігтейлу підключається до оптичної розетки (розетка може бути SC, LC, FC, ST), яка встановлюється в один з вільних портів оптичного кросу.
На цьому монтаж оптичної лінії закінчується. По завершенню фахівці повинні перевірити лінію на відповідність оптичним рефлектометром OTDR. Після цього залишається встановити оптичні конвертери на кожній стороні. Оптичний конвертер - це пристрій, який перетворює оптичний сигнал в електричний придатний для передачі по міді і навпаки. Двома патч-кордами конвертер підключається до оптичного кросу: порт на прийом з одного боку на порт для передачі з іншого боку і навпаки як показано на малюнку нижче. Зверніть увагу на тип оптичної розетки з боку кросу і медио конвертера: якщо у кросу тип розетки FC, а у медио конвертера LC потрібно взяти FC-LC патч-корд. Схема підключення медио-конвертера до оптичного кросу показана на малюнку.
Порт Ethernet конвертера підключається до локальної мережі офісу. Таким чином ми отримали надійну локальну мережу фірми складається з двох офісів з'єднаних оптоволокном.
