Монтаж опалення в приватному будинку важливі тонкощі

У сучасному будівництві до естетики приміщень висуваються підвищені вимоги, які щодо опалювальних систем передбачають проведення прихованих від погляду комунікацій системи опалення. Труби «ховаються» в стінових штробах або в стягуванні підлоги, що більш зручно. При відсутності можливості провести теплові магістралі в стягуванні підлоги (наприклад, підлога може бути дерев'яним), їх проводять в стінах.

Бліц-висновок! Монтаж опалення будинку необхідно, а точніше зручно, виконувати на етапі оштукатурених стін, але відсутність статевої бетонної стяжки.

Монтаж радіаторів опалення

Трубопровід системи «захований» в підлозі

«Акуратний» монтаж радіаторів опалення краще виконувати по вже оштукатуреній поверхні, що дозволить уникнути неправильної їх установки щодо поверхні стіни.

Оптимальним може бути такий варіант установки радіаторів опалення:

1. На обштукатурену стіну навішується радіатор.


Увага! Вкрай не рекомендується знімати захисну плівку з радіаторів до закінчення монтажних робіт. Але пам'ятайте про необхідність її видалення перед першим запуском системи.

При прихованій прокладці труб в стінах намічаються кордону штроб.

Знімаються радіатори з підвісів і «відсуваються» на досить велику відстань від місця проведення робіт. Погодьтеся, що зайві подряпини і потертості на радіаторах, цінності їм не додадуть!

Штробятся пази в стінах для прокладки трубопроводу.

Радіатори навішуються на свої місця, а потім робиться розводка труб опалення з підключенням їх до радіаторів.

Труби фіксуються в штробах в місцях виходу із стіни алебастром або цементним розчином.

Після того, як розчин застигає, радіатори знову відключають від системи, знімають і відносять в місце «безпечного» для їх зовнішнього вигляду зберігання.

Монтаж системи опалення заміського будинку «поверх» оздоблювальних робіт також можна виконати прихованим способом. Для цього використовуються короби, закріплені уздовж плінтуса внизу стін. При відсутності спеціалізований конструкційних елементів для прихованого монтажу опалення в приватному будинку можна використовувати звичайний пластиковий короб для електротехнічних робіт відповідного перетину.

Увага! Виконуючи монтаж систем опалення, необхідно стежити за тим, щоб в системі не утворювалося високо піднятих «гірок», в яких може накопичуватися повітря, перешкоджаючи проходженню теплоносія по системі. Наприклад, обхід трубопроводом системи опалення отвору дверей необхідно виконувати в підлозі, а не створювати додаткову величезну петлю вище верхньої точки дверного отвору.

При вимушеному «виникненні» таких «горбів» в їх верхніх точках необхідно ставити автоматичні повітряні клапана.

Принцип освіти «повітряних пробок»

Монтаж системи опалення приватного будинку необхідно виконувати в теплих приміщеннях, так як в технічній документації більшості полімерних труб виробником заявлена ​​робоча «монтажна» температура> +5 Про C. Робота при більш низьких температурах призводить до підвищення крихкості матеріалу труб, знижується ефективність зварювання поліпропіленових труб систем опалення і пайки мідних труб.

Важливо! Оптимальний час монтажу опалення в приватному будинку має забезпечувати можливість пуску системи в роботу до настання морозів.

Розводка труб при монтажі опалення в приватному будинку

Так як в даний час переважно використовуються системи опалення приватних будинків з примусовою циркуляцією теплоносія в них, то в цьому розділі, щоб не сильно розпорошуватися, ми зупинимося на закритій двох трубної системи опалення з примусовою циркуляцією.

Способи розташування труб при підключенні радіаторів опалення до котла:

• променева схема (колекторний варіант);
• трійникова схема;
• змішана (комбінована схема.

Монтаж опалення в приватному будинку з променевої (колекторної) розводкою передбачає підключення кожного радіатора опалення до пари колекторів окремими трубами: прямого та зворотного. Кожен колектор в свою чергу пов'язаний з котлом (або іншим колектором) також парою труб: прямого та зворотного.

Променева розводка системи опалення

Монтаж опалення з колекторної групою надає системі опалення деякі позитивні і негативні якості:

• можливість диференційованого регулювання ступеня нагріву кожного радіатора або групи радіаторів;
• відсутність з'єднань в підлозі і в стінах (від колектора до радіатора застосовується суцільна труба);
• необхідно виділити місце для монтажу колекторного шафи;
• правильний монтаж колекторної групи вище рівня магістральних трубопроводів, які зазвичай проходять в підлозі, дозволяє встановити на колекторах повітряні клапани;
• значно зросла вартість по відношенню до решти схемами монтажу.

Монтаж систем опалення по променевої схемою

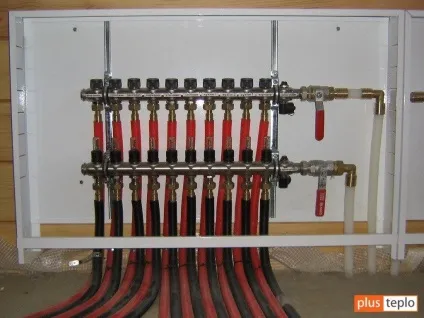

Колекторний шафа системи опалення

Монтаж систем опалення та водопостачання тройниковая способом передбачає паралельне підключення радіаторів до прямого та зворотного трубі, які зазвичай проходять трохи вище плінтуса уздовж стін. При значній протяжності таких «магістральних» труб слід передбачити можливість монтажу на початку системи (від стояка) труб більшого діаметра.

«Трійникового» або паралельна схема монтажу радіаторів системи опалення

Укладання прямого та зворотного труби вздовж стін

Ключові відмінності тройніковой схеми від інших схем:

• менш витратна схема, ніж колекторна;
• оптимальна для системи тепла підлога (спільне використання з радіаторами);
• велика «прихованість» комунікацій в підлозі;
• деякі складності з гідравлічним вирівнюванням елементів системи.

Найчастіше застосовується комбінована (змішана) схема розводки системи.

Комбінована система опалення багатоповерхового будинку

Монтаж опалення заміського будинку якраз і реалізується за подібних схем, а іноді можна ще зустріти застарілу самотечную «стояковий» розводку системи опалення.

Стояковий схема системи опалення

Простий варіант стояковий схеми системи опалення
