У самій назві Локальна обчислювальна мережа вже закладено призначення, функції та обмеження системи. Розберемо назву на складові. Локальна. утворено від англійського local - місцевий, тобто мережа прив'язана до конкретного географічному місцю і має обмеження по території, обчислювальна. пов'язане зі складом мережі (обчислювальний обладнання, ПЗ) і її призначенням, мережа - має на увазі під собою об'єднання обчислювального обладнання і ПЗ на певній території (локальної) в мережу (за коштами кабелів).

Таким чином можна сформулювати визначення Локально обчислювальної мережі (ЛОМ) - це система взаємопов'язаних обчислювальних ресурсів (комп'ютери, сервери, маршрутизатори, програмне забезпечення та ін.), Розподілених за порівняно невеликій території (офіс або група будинків), що служить для прийому-передачі, зберігання і обробки інформації різного роду.

Різні локально обчислювальні мережі можуть функціонувати окремо або бути пов'язані між собою за допомогою засобів комунікацій, наприклад на підприємствах з філіальною мережею в різних містах. Завдяки такому з'єднанню користувач може взаємодіяти з іншими робочими станціями, підключеними до цієї локально-обчислювальної мережі. Існують локальні мережі, вузли яких рознесені географічно на відстані більше 12 500 км (космічні станції і орбітальні центри), але вони все одно відносять до локальних.

Наприклад: менеджер приймає замовлення і вводить його в комп'ютер, далі замовлення надходить до бухгалтерії і там формується рахунок, одночасно може приходити інформація в юридичну службу для створення договору.

Високошвидкісні канали (1 400 Мбіт \ с), що належать переважно одному користувачеві;
Відстань між робочими станціями, підключеними до локальної мережі, зазвичай складає від декількох сотень до декількох тисяч метрів;
Передача даних між станціями користувачів ЕОМ;
Децентралізація термінального обладнання, в якості якого використовуються мікропроцесори, дисплеї, касові пристрої і т.д.
Передача даних абонентам, підключеним до мережі, по загальному кабелю;

Основними функціями ЛВС є:

Забезпечення одночасного доступу до обладнання, програмного забезпечення та інформації, об'єднаним в мережу;
Мінімізація ризику несанкціонованого доступу до інформації та мережевих ресурсів;
Розмежування доступу до інформації та мережевих ресурсів;
Забезпечення швидкого і конфіденційного обміну і одночасної роботи з інформацією певному колу осіб;
Контроль над інформаційними потоками, в тому числі вхідними та вихідними;
Розмежування контрольних функцій і відповідальних осіб на кожному вузлі (за кожен вузол відповідає системний адміністратор, який виконує обслуговуючу і, як правило, контрольні функції);
Оптимізація витрат на ПЗ і обладнання за рахунок їх колективного використання (наприклад один принтер на кілька відділів та ін.)

В результаті застосування ЛВС об'єднуються персональні комп'ютери, розташовані на багатьох віддалених робочих місцях. Робочі місця співробітників перестають бути ізольованими й об'єднуються в єдину систему, яка має свої особливі переваги:

Область застосування локальних мереж дуже широка, в даний час такі системи є практично в кожному офісі (наприклад, встановлений один принтер на кілька комп'ютерів, або кілька комп'ютерів використовують одне ПО, припустимо 1С: Бухгалтерія та ін.). З кожним днем потоки інформації стають більше, що використовується програмне забезпечення складніше і функциональней, географія діяльності організацій розширюється. Застосування засобів ЛВС стає не просто бажаним, а необхідним для успішної діяльності і розвитку бізнесу, науки, навчання студентів, школярів, підготовки і перепідготовки фахівців, виконання державних програм і функцій і ін.

Структура функціонування мережі.

Структура локальної мережі визначається принципом управління і типом зв'язку, найчастіше вона ґрунтується на структурі обслуговується організації. Застосовуються види топології: шинна, кільцева, радіальна, деревоподібна. Найбільш поширені перші два види, за рахунок ефективного використання каналів зв'язку, простоти управління, гнучких можливостей розширення і зміни.

Шинна топологія є пасивною. Збій одного комп'ютера не впливає на працездатність мережі. Пошкодження магістрального кабелю (шини) веде до відбиття сигналу і вся мережа в цілому стає непрацездатною. Вимкнення і особливо підключення до такої мережі вимагають розриву шини, що викликає порушення циркулюючого потоку інформації і зависання системи.

Топологія "дерево" - більш розвинена конфігурація типу "шина". До загальної магістральної шини через активні повторювачі або пасивні розмножувачі приєднуються кілька простих шин.

Топологія "зірка" (star) - є найбільш швидкодіючої з усіх топологій, інформація між периферійними робочими станціями проходить через центральний вузол обчислювальної мережі. Центральний вузол управління - файловий сервер може реалізувати оптимальний механізм захисту проти несанкціонованого доступу до інформації. Вся обчислювальна мережа може управлятися з її центру.

Кабельне з'єднання досить просте, тому що кожна робоча станція пов'язана тільки з центральним вузлом. Витрати на прокладку кабелів досить високі, особливо коли центральний вузол географічно розташований не в центрі топології. При розширенні обчислювальних мереж не можуть бути використані раніше виконані кабельні зв'язки: до нового робочого місця необхідно прокладати окремий кабель з центра мережі.

У разі послідовних конфігурації ЛВС кожен пристрій підключення до фізичної середовищі передає інформацію тільки одному пристрою. При цьому знижуються вимоги до передавачів і приймачів, оскільки всі станції активно беруть участь в передачі.

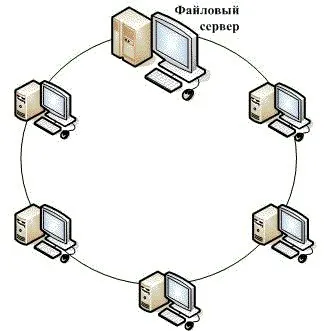

Топологія "кільце" (ring) - комп'ютери з'єднуються сегментами кабелю, що має форму кільця, принципово ідентична шинної, за винятком необхідності використання «термінаторів». У разі несправності одного з сегментів мережі вся мережа виходить з ладу.

Сигнали передаються тільки в одному напрямку. Кожна станція безпосередньо з'єднана з двома сусідніми, але прослуховує передачу будь-якої станції. Кільце становлять кілька приймачів і з'єднує їх фізичне середовище. Всі станції можуть мати права рівного доступу до фізичного середовища. При цьому одна зі станцій може виконувати роль активного монітора, обслуговуючого обмін інформацією. Прокладка кабелів від однієї робочої станції до іншої може бути досить складною і дорогою, особливо якщо географічно робочі станції розташовані далеко від кільця (наприклад, в лінію).

Основна проблема при кільцевій топології полягає в тому, що кожна робоча станція повинна активної участі в пересилання інформації, і в разі виходу з ладу хоча б однієї з них вся мережа паралізується. Несправності в кабельних з'єднаннях локалізуються легко. Підключення нової робочої станції вимагає виключення мережі, так як під час установки кільце повинне бути розімкнутими. Обмеження на довжину обчислювальної мережі не існує, так як воно, в кінцевому рахунку, визначається винятково відстанню між двома робочими станціями.

Комп'ютери можуть з'єднуватися між собою, використовуючи різні середовища доступу: мідні провідники (кручена пари), оптичні провідники (оптичні кабелі) і через радіоканал (бездротові технології). Провідні, оптичні зв'язки встановлюються через Ethernet, бездротові - через Wi-Fi, Bluetooth, GPRS та інші засоби. Найчастіше локальні мережі побудовані на технологіях Ethernet або Wi-Fi. Слід зазначити, що раніше використовувалися протоколи Frame Relay, Token ring, які на сьогоднішній день зустрічаються все рідше, їх можна побачити лише в спеціалізованих лабораторіях, навчальних закладах і службах.

Компоненти побудови простий локальної мережі використовуються:

Адаптер (network adapter) - пристрій, що з'єднує комп'ютер (термінал) з сегментом мережі;
Міст (bridge) - пристрій, що з'єднує локальні або видалені сегменти мережі;
Маршрутизатор (router) - пристрій для обмеження широкомовного трафіку за допомогою розбиття мережі на сегменти, забезпечення захисту інформації, управління і організації резервних шляхів між областями широкомовлення;
Комутатор - пристрій вузького призначення, ефективно сегментує мережу, зменшує області зіткнень і збільшує пропускну здатність кожної кінцевої станції.
Блоки безперебійного живлення - пристрої для забезпечення працездатності системи у випадках відключення основного джерела живлення.

Монтаж Локально-обчислювальної мережі (ЛОМ)

Вибір виду топології, середовища доступу і складу Локально-обчислювальної системи залежить від вимог та потреб Замовника. Сучасні технології дозволяють розробити індивідуальний варіант, який відповідає всім вимогам і задачам.

Прокладку кабелів ЛВС, як і інших видів кабельних мереж можна здійснювати різними способами. При виборі способу монтажу керуються індивідуальними архітектурними і конструктивними особливостями будівлі, його технічними характеристиками, наявністю діючих мереж та іншого обладнання, порядком взаємодії слабкострумових систем з іншими системами. Принципово можна виділити два методи - відкритий і прихований. Для прихованої проводки кабелів ЛВС використовують конструкцію стін, підлог, стель це виглядає більш естетично, траси захищені від сторонніх впливів, доступ до них обмежений, прокладка проводиться відразу в спеціальні підготовлені місця, забезпечуються кращі умови для подальшого обслуговування. На жаль можливість виконати роботи прихованим способом буває рідко, частіше доводиться проводити роботи відкритим способом за допомогою пластикових коробів, вертикальних колон і лотків. Не варто забувати, що є ще спосіб прокладки кабелів по повітрю, найчастіше він застосовується для комунікації будівель, коли немає можливості прокласти кабель в канали або якщо це занадто дорого.

Монтаж ЛВС це складна і відповідальна робота. від якості її виконання залежить стабільність і коректність функціонування системи в цілому, ступінь виконання покладених на неї завдань, швидкість передачі і обробки даних, кількість помилок і ін. чинники. Ставитися до цього потрібно дуже грунтовно і серйозно, так як будь-яка мережа це основа (скелет і кровоносна система) цілого організму з слабкострумових систем, що відповідають за велику кількість функцій (від електронної пошти до безпеки об'єкту). Кожне наступне втручання в роботу діючої системи (розширення, ремонт і ін.), Вимагає витрат часу і коштів, а їх кількість на пряму залежить від споконвічно закладених в систему параметрів, якості виконаних робіт, кваліфікації розробників і виконавців. Економія коштів на етапі проектування і монтажу ЛВС, може обернутися значно більшими витратами на стадії експлуатації та абгрейд
