У кухонному приміщенні дуже багато інженерних комунікацій. Це труби гарячої та холодної води, каналізація, вентиляція, витяжка, електрика та опалення. Деякі мережі можна приховати в підлозі або стінах, але є елементи, заховати які в штробах досить складно. Наприклад, що йдуть паралельно водопровідні та каналізаційні труби, що займають великий обсяг. Або ситуація з витяжкою, коли варильна плита перенесена, а вентиляційний люк залишився в невеликому віддаленні від неї. У всіх цих випадках доведеться встановлювати короб з гіпсокартону.

Правила складання гіпсокартонного короба

Отже, короб для витяжки з гіпсокартону має прямокутну форму. Його довжина буде залежати від відстані між варильною плитою і вентиляційним люком, який найчастіше розташовується на стіні в кутку приміщення поруч зі стіною, що розділяє санвузол і кухню.

Перетин конструкції буде залежати від розмірів витяжної труби. Зазвичай це круглий перетин діаметром 200 мм. Трубу прокладають від плити вгору до стелі, потім поворот і горизонтальну ділянку до вентиляції. Значить, цю конфігурацію буде повторювати і короб з гіпсокартону на кухні.

Все починається з розмітки. Витяжна труба встановлена, від неї по стіні і по стелі треба відміряти відстань і нанести лінії паралельно підлозі, за якими будуть встановлені металеві профілі обрешітки. Як вибрати правильно це відстань?

Все буде залежати від дизайну кухні. Хтось вважає, що мінімальні розміри короба з гіпсокартону - це оптимальний варіант. Хтось віддає перевагу конструкції, яка буде вписуватися під розмір вентиляційного люка (найчастіше він прямокутний).

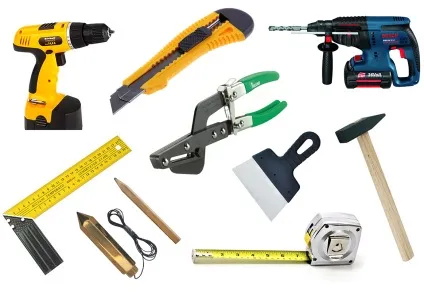

Будемо проводити монтаж квадратного короба з гіпсокартону. Для цього знадобляться інструменти:

• ножиці по металу;
• перфоратор;
• шуруповерт;
• ніж;
• молоток;
• шпатель;
• кутник, схил і рівень;
• рулетка, олівець.

• листи ГКЛ;
• профілі: напрямні та стельові
• саморізи;
• дюбеля;
• шпаклівка і стрічка.

В першу чергу наноситься розмітка. Той, хто виконував монтаж короба на стелі з гіпсокартону, той знає, що починати треба саме зверху. Так як витяжна труба найчастіше щільно прилягає до стіни, то на стелі від стіни в двох місцях встановлюються точки з розміром від стіни 300 мм. Через них проводиться лінія.

Тепер точно також треба накреслити лінію і на стіні. Відстань від лінії до стелі може бути різним, все буде залежати від того, на якій відстані від стельової поверхні розташовується вентиляційний люк. Але в будь-якому випадку від краю труби каркас повинен монтуватися мінімум на 100 мм.

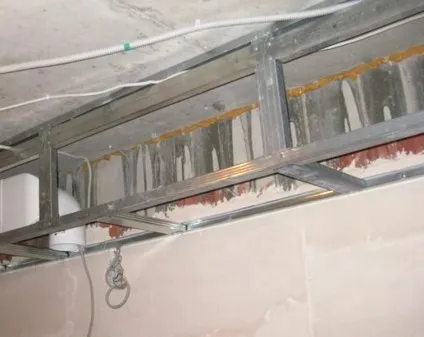

Є дві лінії. На них встановлюються і кріпляться напрямні профілі. Кріплення проводиться дюбелями через кожні півметра. Після чого необхідно нарізати кілька відрізків з стельового профілю. Їх розмір дорівнює відстані від стелі до лінії, нанесеної на стіні. Кількість відрізків буде залежати від довжини всієї конструкції і відстані між ними, рівному 40 см.

Ці відрізки встановлюємо в профіль, який закріплений на стелі, і кріпимо до нього саморізами. До них встановлюється і кріпиться ще один направляючий елемент, який є позначить кут каркаса. Залишається лише з'єднати відрізками з стельового профілю два елементи: направляючу, закріплену на стіні, і тільки що встановлений профіль. Все, каркас під короб з гіпсокартону на кухню готовий.

Що стосується вертикального відрізка, що йде від витяжки, то його форма буде залежати від того, де встановлений сам витяжної апарат, а відповідно і плита: посередині стіни або в кутку.
Якщо посередині, то форма буде в перерізі прямокутної, якщо близько кута, той у вигляді кута. Другий варіант споруджується точно так же, як було описано вище. Перший же варіант складніше.

• Встановлюються дві напрямні (ПН) на стіну. Вони будуть визначати ширину короба з гіпсокартону. Мінімальна відстань між ними 40 см.
• У них вставляються відрізки з стельового профілю (ПП) через кожні 40 см, до яких закріплюються ще дві напрямні.
• Останні два профілі з'єднуються між собою відрізками з стельового елемента.

При такій Г-образній формі необхідно враховувати нюанс стику двох профілів, ближніх один до одного, які закріплені на стіні: один вертикальний, другий горизонтальний. По-перше, вони укорочені. Цей момент доведеться враховувати ще на стадії нанесення розмітки. По-друге, стикувати їх доведеться під кутом, тому на лінії з'єднання двох площин необхідно поставити ребро жорсткості з стельового відрізка.

Обшивка і оформлення конструкції

Якщо монтаж короба з гіпсокартону ви проводите в перший раз, то рекомендується виготовлення відрізків з гіпсокартонного листа проводити послідовно і по частинах. Тобто, заміряли одну площину, наприклад, лицьову горизонтальну, перенесли її на лист матеріалу, вирізали і відразу ж встановили. Це дає можливість не заплутатися і на власні очі контролювати, який ділянка не обшитий.
Після обшивки стики конструкції обробляються шпаклівкою з використанням спеціальної стрічки для швів. Далі, все пристрій шпаклюється і шліфується. Тепер його можна фарбувати або обклеювати шпалерами. До речі, точно також збирається короб з гіпсокартону для каміна. Просто доведеться витримувати певну форму вітрила димоходу.
