Монтаж комп’ютерної розетки legrand, f1-it

Думаю, кожен з нас стикався з підключенням інтернету. Всі уявляють собі, як це відбувається. Приходить монтажник, головне завдання якого завести інтернет кабель до вас в квартиру, обжати його і перевірити роботу інтернету. Як цей кабель буде прокладений в самій квартирі його не цікавить, хоча, можливо за окрему плату, він погодитися акуратно укласти кабель.

Інтернет працює, все прекрасно, але, що лежать на підлозі дроти, аж ніяк, не додають затишку і порядку. У кращому випадку їх можна заправити в пластикові плінтуса з кабель каналом. Я вирішив піти далі і завести кабель в комп'ютерну розетку (RJ-45) в стіні. Пропоную подивитися, як це у мене вийшло. Кому-небудь точно стане в нагоді мій досвід.

До речі, якщо ви вирішили прокладати кабель своїми силами, попросіть монтажника відміряти вам побільше кабелю. Не думаю, що він відмовить, а надлишки завжди можна згорнути в акуратне кільце.

Спочатку у мене була ідея розмістити Wi-Fi роутер прямо в передпокої. Менше проводів, менше роботи, менше пилу. Залишалося тільки вибрати місце для його розміщення. Звичайно, можна закріпити його на стіні, але для роутера потрібна ще і електрична розетка, яка завадила б і зовсім не до місця. Тому було вирішено розміщувати Wi-Fi роутер на комп'ютерному столі, там де буде інша периферія, а значить потрібно протягнути кабель.

Примітка: все це я задумав тільки тому, що якраз займаюся заміною всієї проводки в квартирі. Тому кручена пара буде укладатися в штроби і отвори в стінах разом з мідним кабелем для розеток 220В. Свердлити і трощити стіни заради прокладки тільки одного інтернет кабелю я б не ризикнув. 🙂

Знаю, зараз в мене полетять палиці від «знавців», що не можна прокладати мережевий (lan) кабель разом з проводкою. Відразу скажу, що думаю. Я бачив більш ніж достатньо комп'ютерних мереж, змонтованих впритул до силових проводів. Довгі коридори багатьох держ. установ взагалі складно уявити без пучків проводів, стильно звисаючих під стелею. Серед них зустрічаються і сигналізація, і пожежна охорона, і комп'ютерна мережа, і звичайно силові дроти. І все це неподобство працює роками! Мені складно пригадати хоча б один випадок на своїй практиці, коли перешкоди або наведення інших проводів служили причиною несправності локальної мережі.

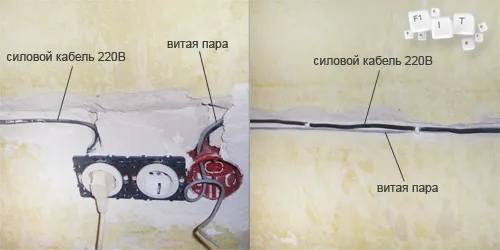

Що вже говорити про маленьку квартиру, де невелике навантаження на електромережу, і квартира розбита на кілька контурів. Довжина спільної прокладки проводів склала всього близько 4-х метрів. Якщо ж розглядати з точки зору безпеки та можливості нагрівання проводу або загоряння, то тут скоріше питання до розподілу навантаження на електромережу і правильному вибору силового кабелю. Для розеток я використовував мідний кабель ВВГ нг (що не поширює горіння) перетином 2,5 мм, тому, відкинувши всі сумніви, я приступив до монтажу.

Отже, інтернет-кабель заходить в квартиру і йде в стіну. Далі він хитрими шляхами слід до місця, де буде розташовуватися комп'ютерна розетка.

Перед тим, як обрізати кабель потрібно переконатися що у вас є всі необхідні інструменти для його монтажу в розетку. Якщо все добре, то залишаємо 15-20 сантиметрів запасу і обрізаємо провід. Чи не поспішаємо викидати обтиснутий кінець, він нам ще знадобиться подивитися як були розведені дроти за кольорами, так як далеко не всі обжимають виту пару за стандартною схемою.

Можна відразу зняти ізоляцію (2-3 см цілком достатньо).

Тепер розглянемо сам механізм розетки. Я використовував Legrand celiane, в якій для кріплення проводу потрібно всього лише повернути запірний механізм. У деяких розетках може знадобитися спеціальний монтажний ніж, яким потрібно пробивати дроти в роз'єми. Якщо пробивної ножа немає, можна скористатися звичайним канцелярським, але в цій справі потрібна вправність і з першого разу може не вийти.

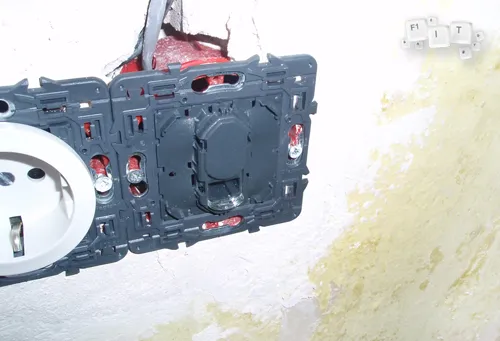

Ось так виглядає вся розетка rj-45 в розібраному вигляді. 1 - рамка для кріплення розетки; 2 - сам модуль розетки RJ-45; 3 - лицьова кришка.

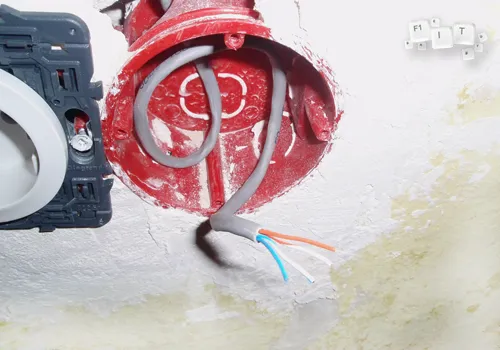

Фото модуля зі зворотного боку зі знятим механізмом кріплення проводів. Зверніть увагу, на фото видно наклейку схеми підключення. Такі наклейки присутні на всіх розетках.

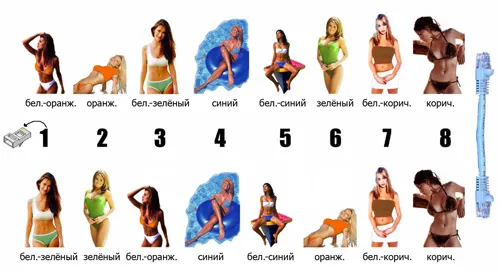

Тепер залишилося тільки розібратися, куди який кабель заводити. Будь-комп'ютерник знає кольору розташування жив прямого і крос кабелю напам'ять. У нашому випадку повинен використовуватися тільки прямий обтиск (верхній ряд на фото нижче).

Якщо ваш провід обжатий за стандартною схемою, тоді потрібно просто розкласти жили за кольорами як зазначено на самій розетці. Мій провід від провайдера виявився 4-х жильним, в якому використовувалися 1,2,3,6 контакти. Відповідно, кольорове маркування трохи збилася. Якщо зверніть увагу, то на зображенні з дівчатами в верхньому ряду 3-й контакт біло-зелений. а 6-й контакт зелений. У моєму випадку замість цих квітів використані біло-синій і синій кольори відповідно. Значить, при монтажі жив в модуль я повинен буду завести біло-синій провід на 3-е місце, замість біло-зеленого. а синій на 6-е місце замість зеленого.

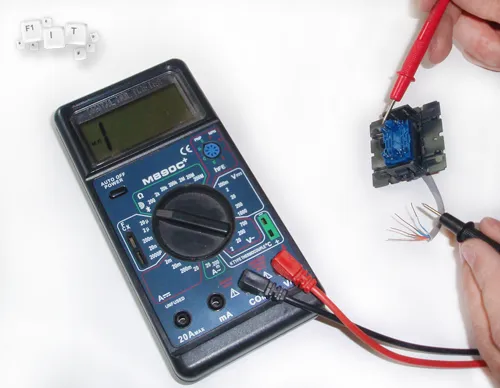

Для впевненості можна продзвонити контакти мультиметром. Щоб було зручніше, я скористався вже обрізаним кінцем кабелю, зачистив кінці жив і встромив роз'єм в розетку. Потім по черзі продзвонив все контакти, і, оскільки ніяких несподіванок не було, монтаж відбувався за вищеописаною схемою.

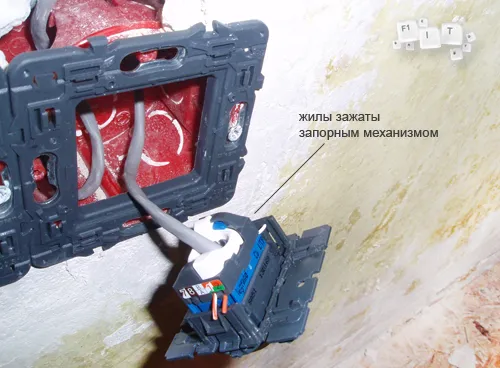

Зверніть увагу, що перед кріпленням жив потрібно протягнути кабель в рамку і в механізм кріплення, так як потім це зробити неможливо (втім, це особливість розетки legrand celian). Після того, як жили розкладені, одягаємо замок і повертаємо його до клацання, а потім підрізаємо зайві кінці.

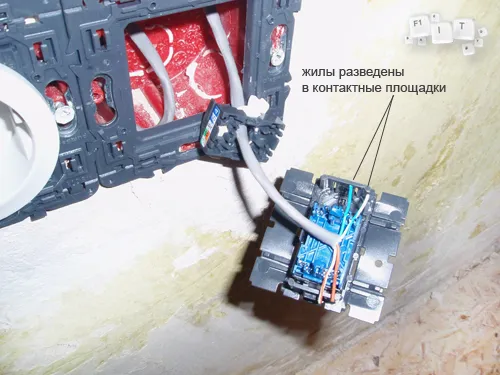

На фото зверху видно, що 1-й контакт - біло-помаранчевий провід, 2-й контакт - помаранчевий провід. З іншого боку розташовані 3-й контакт - біло-синій провід і 6-й контакт - синій провід.

Після цього заправляємо надлишки кручений пари в підрозетник і просто збираємо всю розетку в єдине ціле. У моєму випадку потрібно просто замкнути модуль в рамці.

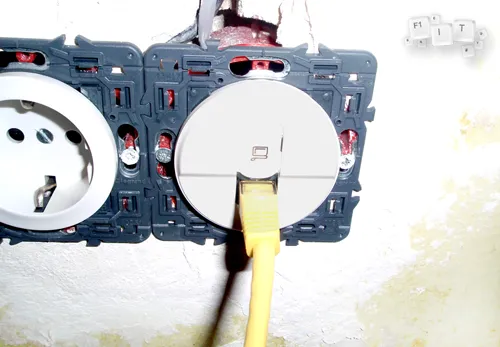

Одягаємо лицьову кришку комп'ютерної розетки.

Поле всіх кроків перевіряємо роботу інтернету. Для цього я підключив wi-fi роутер в розетку через звичайний патч-корд. Раніше я вже писав статтю про те, що я підключив wi-fi адаптер на стаціонарний комп'ютер. тому зараз у мене на всі пристрої інтернет лунає по wi-fi мережі. Загальна схема моїй домашній мережі наступна:

Справу зроблено! Інтернет працює, а значить можна остаточно замазувати все штроби, і одягати загальну рамку на весь блок розеток. Ось так це він виглядає тепер (на жаль, ще без шпалер 🙂). Фото кінцевого результату буде трохи пізніше.

На цьому я закінчую статтю. Кому сподобалося, ставимо палець вгору, тиснемо +1. До зустрічі!
