Монтаж кінцевих кабельних муфт відео, інструкція, фото

Які інструменти потрібні?

Є спеціально підготовлені набори для електромонтажників, які включають до свого складу такі інструменти і пристосування:

• ніж обробний монтерский;
• кардощетка;
• ножівка з запасними полотнами;
• пасатижі;
• молоток;
• напилок;
• викрутка;
• рулетка;
• тестер (покажчик напруги);
• пальник газовий або паяльна лампа.

Це мінімальний набір, що дозволяє виконати роботу по монтажу кінцевий кабельної муфти.

порядок монтажу

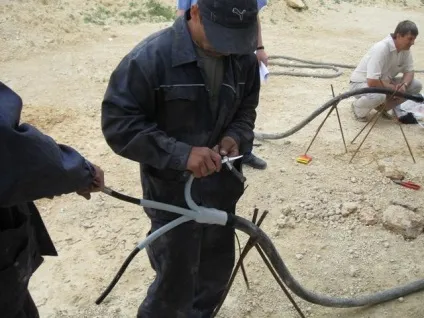

Установку кабельної муфти (як на фото нижче) потрібно виконувати відповідно до інструкції заводу-виготовлювача. Вона призначена для окінцювання силових кабелів і для підключення їх до крайовим пристроїв. Залежно від кількості жил кабелю, випускають вироби для окінцювання 3-х, 4-х і 5-ти жильних кабелів. По складу діелектрика: для паперової і пластмасової ізоляції.

Виконання робіт по установці кінцевого пристрою повинен виробляти навчений працівник. В умовах великих міст, для персоналу, що проводить роботи по монтажу кінцевих муфт необхідно пройти додаткове навчання в спеціальному тренувальному центрі. Після закінчення таких курсів працівник отримує дозвіл на проведення робіт в міських умовах.

Перед початком монтажу потрібно перевірити відповідність кабелю і наявного в наявності матеріалу. Промисловість випускає вироби для монтажу кабельних ліній різного перетину і кількості жив.

Порядок робіт наступний:

1. Одягти на необроблену кабель манжету.
2. Провести оброблення кабелю, дотримуючись розміри: довжина жили, згідно з вимогами установки - 300-800 мм, в залежності від вимог для підключення, поясна ізоляція - 25, оболонка - 120, броня - 60, далі - покрив. Після оброблення розвести жили, видалити набивочного папір.
3. Підготувати за розміром жили трубки і надіти їх на жили, просунувши їх до кінця. За допомогою пальника провести усадку трубок, починаючи прогрівати від заснування кабелю.
4. Нагріти кабельну оболонку до температури приблизно 60-70 градусів, очистити її від можливих напливів, патьоків, ізолюючого речовини, знежирити.
5. На теплу оболонку надіти рукавичку, просмикуючи її через жили, розсунути їх. Прогріти рукавичку від середини до основи кабелю, стежачи за якістю усадки. Після цього - прогріти рукавичку від середини до пальців.
6. Одягти на жили кольорові манжети.
7. Наступний етап монтажу дуже важливий, тому, що від нього залежить подальша експлуатація кабелю. Обробити кінці жив на розмір глибини самого наконечника, в який буде вмонтована жила. Зачистити оголений кінець провідника до металевого блиску, вставити зачищений кінець в отвір наконечника і затиснути болт наконечника ключем. З'єднання вважається надійним за умови щільного прилягання зачищеного кінця кабелю з наконечником і при зриві головки болта при його закручуванні.
8. Прогріти наконечник до температури 60-70 градусів, насунути кольорову манжету і провести її усадку (провести такі дії з усіма жилами).
9. Наступний етап монтажу - установка заземлювального провідника. Для установки провідника заземлення без пайки - зачистити кабельну оболонку від бруду, діелектрика, окису розміром 30-35 мм. Розмістити на ній спеціальну терку і до неї дріт заземлення. Цей провід потрібно вивести в сторону підготовлених раніше решт. З наявного комплекту взяти спеціальну натискну пружину і зробити виток, притискаючи провід заземлення до тертці, розгорнути провід в зворотну сторону і обернути кабель залишилася нажімной пружиною. Заземлювальний провідник має бути щільно притиснутий до оболонки. Якщо технологією передбачене заземлення за допомогою пайки - виконати його, згідно технологічної карти.
10. Насунути на рукавичку манжету, посадити її за допомогою пальника. Прогрів виробляти від рукавички до краю.

Монтаж кінцевий кабельної муфти закінчено. Подальші дії по випробуванню, приєднання готового виробу потрібно проводити тільки після повного остигання термозбіжних елементів і самого кабелю.

Після проведених робіт підрядник повинен провести випробування муфти робочим, а так само підвищеною напругою для перевірки якості виконаних робіт. За результатами випробувань складають акт. Зразок акту на кабельні муфти можна знайти в нормативних документах енергонагляду.

З метою посилення відповідальності підрядника при проведенні монтажу кінцевих муфт, замовник повинен знаходиться поруч і контролювати якість прямо на майданчику. За результатами виконаних робіт складається акт. Незалежно від думки замовника і настрою, за правильність виконання робіт і введення кабельної лінії в експлуатацію відповідальність несе підрядник.
