Монтаж електропроводки під гіпсокартоном своїми руками

Особливості електромонтажних робіт

Так як каркас з профілів, а також саморізи можуть пошкодити захисну ПВХ оболонку кабелю і стати причиною короткого замикання. провідник потрібно обов'язково захистити гофрованої трубою, яка додатково запобігти поширенню полум'я при загорянні електропроводки за гіпсокартоном.

Варіанти протягування проводу

Залежно від того, як будуть кріпитися листи ГКЛ до стіни, вибирається спосіб монтажу. На сьогоднішній день гіпсокартон можна кріпити до спеціальної конструкції з профілів або обійтися без каркаса, самостійно посадивши листи на клей. Другий варіант використовується вкрай рідко і тільки в тому випадку, якщо стіни в будинку практично ідеально рівні. Найчастіше прийнято здійснювати кріплення листів ГКЛ на спеціально підготовлений каркас, тому інструкція по монтажу електропроводки під гіпсокартоном буде надана саме для цього варіанта.

Щоб ви знали про те, як протягнути дріт своїми руками, якщо листи ГКЛ сідають на клей, коротко пояснимо суть електромонтажних робіт. Для початку потрібно самому зробити штроблення стін під проводку. після чого закріпити провід в підготовлених канавках і заштукатурити всі штроби. Коли розчин висохне можна приступати до кріплення листів без каркаса. Навіть поверхово ознайомившись з таким варіантом монтажу, Ви можете побачити, що в цьому випадку провести електропроводку під гіпсокартоном буде набагато складніше.

Інструкція монтажу

Отже, розглянемо, як правильно зробити проводку за гіпсокартоном своїми руками. Всю технологію ми надамо у вигляді покрокової інструкції з фото прикладами, щоб матеріал легше сприймався.

Крок 1 - Підготовчі роботи

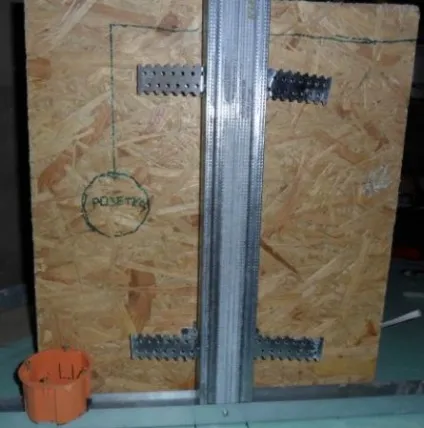

Для початку необхідно зібрати конструкцію з профілів, але зашивати каркас листами ГКЛ не поспішайте, тому що це буде робитися в самому кінці електромонтажних робіт. На етапі підготовчих робіт Ви повинні визначити, як буде проводитися монтаж проводки: по стелі або по стінах. Якщо в кімнатах буде створено підвісний або натяжна стеля, дроти легше і розумніше провести по стелі і опускати до «електричним точкам» в потрібних місцях (строго вертикально). Якщо ж тільки стіни будуть гіпсокартонними, а сам стелю залишиться бетонним або дерев'яним, тоді провід потрібно тягнути вздовж стін на рівні 10-15 см від стелі. З огляду на цей нюанс, Ви повинні скласти схему електропроводки. на якій зазначити точні місця розміщення всіх точок: розеток, вимикачів, розподільних коробок. Після цього потрібно перенести схему на стіни, як показано на фото нижче, і переходити до розрахунку матеріалів і безпосередньо до монтажу.

З матеріалів Вам будуть потрібні:

З інструментів Вам знадобиться дриль зі спеціальною фрезою для штробления листів ГКЛ. Діаметр фрези повинен бути 65 мм, щоб подрозетники надійно сиділи в штробах.

Крок 2 - Установка розподільної коробки

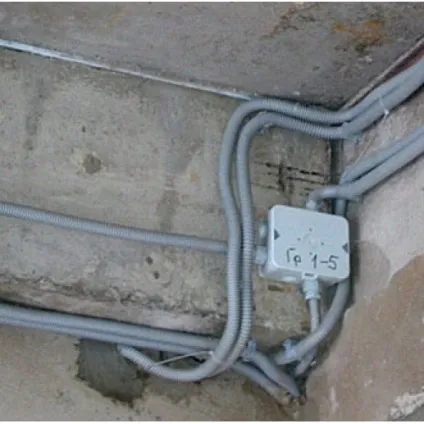

Насамперед потрібно на підставі електричної схеми встановити розподільні коробки в кожній кімнаті. Робити це не складно, достатньо прикріпити вироби до стіни або стелі за допомогою саморізів, як показано на фото нижче:

Крок 3 - Укладання електропроводки

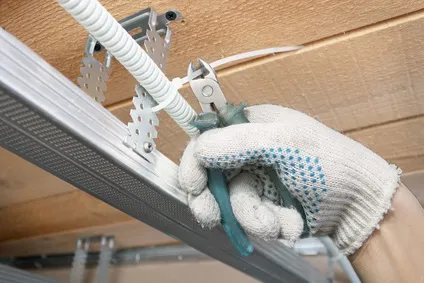

Після того як будуть підготовлені всі матеріали і інструменти, можна здійснювати монтаж проводки під гіпсокартоном своїми руками. Для цього потрібно спочатку закріпити кліпси на розмічених стінах. Відстань між кліпсами повинно складати від 30 до 40 см. Замість кліпс можна також використовувати пластикові хомути. У цьому випадку монтаж електропроводки буде проводитися швидше, але є ймовірність того, що гофра пошкодиться об гострі кінці металевого профілю.

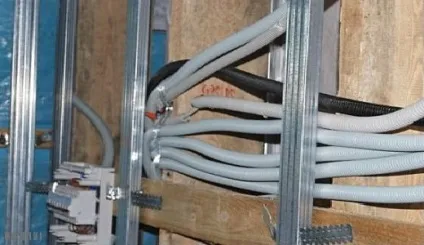

Для того щоб протягувати гофровану трубу через каркас з профілів, необхідно завчасно висвердлити отвори відповідного діаметру або просто купити профілю, в яких вже передбачені спеціальні отвори для монтажу електропроводки.

Все що Вам потрібно зробити при монтажі електропроводки під гіпсокартоном своїми руками - акуратно провести кабель від розподільних коробок до майбутніх розеток і вимикачів. Робити це не складно, головне запам'ятати, де саме буде перебувати кінець виведеного дроти, тому що наступне, що Ви повинні зробити - зашити стіну гіпсокартоном.

Крок 4 - Підключення розеток і вимикачів

Ну і останнє етап при прокладці проводки під листами ГКЛ - установка і підключення розеток з вимикачами своїми руками. Вам потрібно за допомогою дрилі зі спеціальною насадкою самостійно проштробити згідно зі схемою отвори в гіпсокартону під установку подрозеткніков.

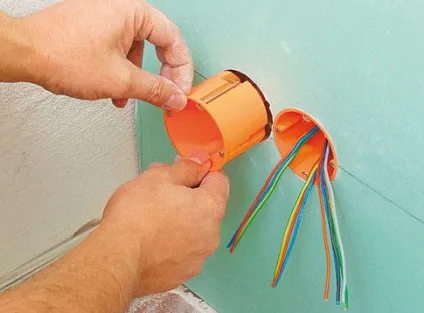

Якщо Ви все правильно розрахували, після штробления листа вступної провід буде знаходитися в потрібному місці. Монтаж підрозетників в гіпсокартон не представляє нічого складного. Спочатку Ви повинні вирізати в днище отвори під заклад електропроводки, потім витягнути дріт назовні і вставити підрозетник в підготовлену штробу (див. Фото нижче). Праворуч і ліворуч знаходяться гвинти, які Ви повинні підтягувати до тих пір, поки спеціальні притискні лапки не закріпилася корпус в штробі. Далі необхідно самому зробити підключення розеток і вимикачів, що також не повинно викликати труднощів навіть у електрика-початківця.

Звертаємо Вашу увагу на те, що робити монтаж вимикачів світла і розеток краще після завершення всього ремонту, щоб шпаклівка не забруднити нові декоративні накладки!

Що робити, якщо ремонт вже зроблений

Іноді трапляється така ситуація, що листи ГКЛ вже встановлені і виникає необхідність додати ще одну розетку або вимикач під гіпсокартоном. Щоб не проводити демонтаж гіпсу, можна поступити наступним чином:

1. Взяти нитку з важкої гайкою.
2. Зробити круглу штробу в місці установки майбутньої розетки / вимикача.
3. З оголеного стелі (якщо він ще не захистить гіпсом або не натягнута плівка) над новою штробі опускається нитка. Гайка, яка виступає в ролі грузика повинна опуститися на рівень зробленого отвору.
4. До верхнього кінця нитки закріплюється кабель за допомогою ізоляційної стрічки.
5. Знизу нитка тягнеться до тих пір, поки електричний провідник не вийде назовні.

Зверніть увагу на даний нюанс

Корисні рекомендації від професіонала

Ось і вся суть електромонтажних робіт. Як Ви бачите, нічого складного немає, головне - акуратно протягнути дріт між профілями. Сподіваємося, що інструкція з монтажу електропроводки під гіпсокартоном своїми руками була для Вас цікавою та корисною!
