Створення власних бібліотечних об’єктів в archicad
Створення власних бібліотечних об'єктів в ArchiCAD. Частина 1.
2-мірні бібліотечні об'єкти.
Сьогодні поговоримо про створення своїх власних бібліотечних об'єктів.
Питання - НАВІЩО? Хіба мало того, що вже є у стандартній бібліотеці програми? Тим більше, що можна, при бажанні, скачати всякі додаткові бібліотеки з мережі, благо цього добра там навалом. На жаль, мало.
Приклад перший і найпростіший - рамки і штампи для оформлення креслень. Абсолютно однакові для кожного проекту - однотипні лінії і багато тексту. Штампи в таблицях, прийняті у нас в організації дещо відрізняються від тих, що дані в бібліотеці програми. У мене в бібліотеці лежить 16 заготовлених рамок зі штампами - окремий об'єкт для кожного формату.
Приклад другий - якісь повторюються нестандартні елементи, як двовимірні, так і тривимірні (я використовую їх часто і у великій кількості, оскільки у нас проектується давньо-українське місто, які вже тут стандарти?). Це зрозуміло - всілякий декор, ковані елементи, нестандартні вікна-двері чи інші арх. елементи, МАФ ... Та й просто якісь деталі, які ми часто клонуємо з одного проекту в інший.
Приклад третій - зменшення «завантаженості» сцени. Складні складові елементи обтяжують сцену, збільшують час прорахунку рендеру і навіть можуть «підвісити» сцену в режимі 3D. Один з методів полегшення сцени - склеювання частини елементів в єдиний бібліотечний об'єкт. Тобто - виділяєте купу складових частин і зберігаєте як бібліотечний об'єкт, а потім підміняєте їм ті самі складові частини. Перевірено - працює!
Отже, 2-мірні бібліотечні об'єкти власного виготовлення:
1. Часто повторювані елементи креслення

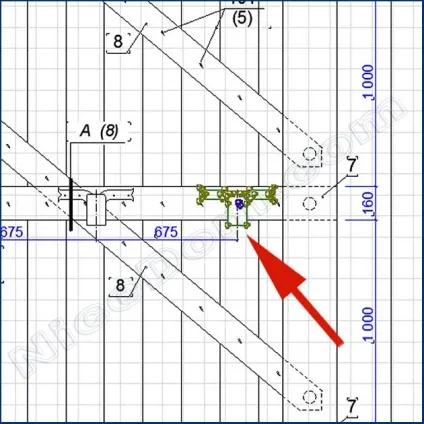

А) Вибираємо на кресленні те, що ми хотіли б зберегти як бібліотечного об'єкта
(Групувати не обов'язково)
Б) Далі:

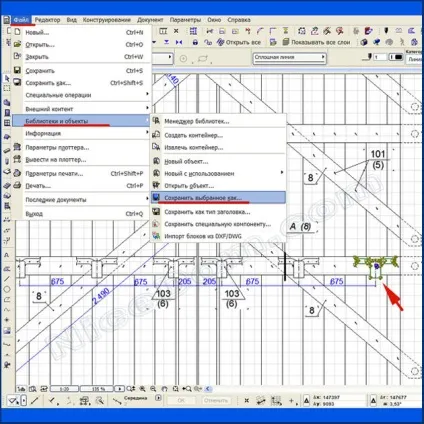

Файл -> Бібліотеки та об'єкти -> Зберегти вибране як ...
В) Даємо ім'я бібліотечної об'єкту і зберігаємо його в обрану папку.
Тут хотілося б дати маленьку пораду. Створіть спеціальну папочку Бібліотечні елементи для об'єктів в тій же папці, де ви зберігаєте свій проект. Це позбавить вас від необхідності потім шукати потрібний в величезному списку об'єктів, створених в різних проектах
Для тих, у кого стоїть ArchiCAD, версії 13 і вище:
У процесі збереження об'єкта треба звертати увагу на папку, в яку ви його зберігаєте.
Справа в тому, що в останніх версіях АРХІКАД бібліотечні елементи за замовчуванням зберігаються у «вкладену папку» і ваш gsm-файл буде доступний тільки з поточного проекту.
Якщо ви збираєтеся скористатися цим елементом тільки в одному проекті, то і печалі немає - нехай зберігається за замовчуванням. Якщо ви плануєте користуватися створеним бібліотечним елементом і в інших проектах, - слід подбати про його доступності.
Вибираємо папку збереження:

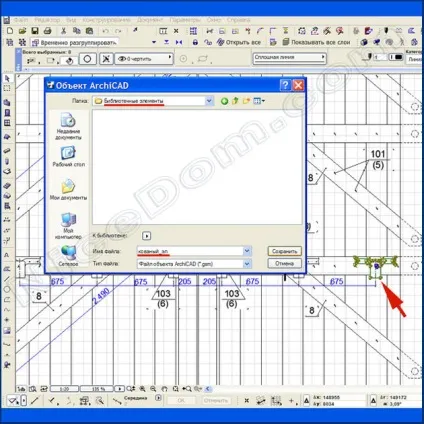

Вибравши в меню, що випадає Пошук папки. знаходимо і вибираємо папку в яку ми хотіли б зберегти наш об'єкт.
Даємо ім'я бібліотечної об'єкту і зберігаємо його в обрану папку.
Для кожного виду рамок робиться свій проект. Особисто я використовую 16 видів різних рамок під різні формати креслень.
А) Викреслює в масштабі 1: 1 рамку зі штампом і повторюваними з проекту в проект написами:
Б) Далі:

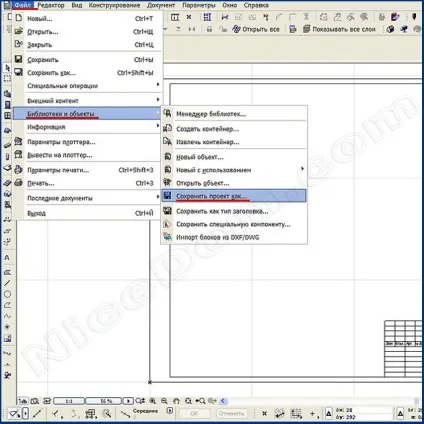

Файл -> Бібліотеки та об'єкти -> Зберегти проект як ...
І знову рада.
Бібліотечні об`єкти рамок я зберігаю на диску С в папці самого АРХІКАД, створивши в його бібліотеці власну папочку Рамки креслень:
C: \ Program Files \ Graphisoft \ ArchiCAD 12 \ Бібліотека ArchiCAD 12 \ Бібліотека по ГОСТу 12 \ Елементи оформлення креслень 12 \ Стандартні таблиці 12 \ Рамки креслень
Так зручніше, бо одні й ті ж рамки використовуються у всіх робочих проектах.
Для тих, у кого стоїть ArchiCAD, версії 13 - 16:
Тепер при створенні нових листів основних макетів можна скористатися нашими новоствореними рамочками зі штампами.
II ЧАСТИНА УРОКУ
Прості 3-мірні бібліотечні об'єкти.
III ЧАСТИНА УРОКУ
Складові 3-мірні бібліотечні об'єкти.
Урок писався в середовищі ArchiCAD 12.
У наступних версіях програми деякі функції дещо видозмінилися,
хоча сенс, природно, залишився тим самим.
У зв'язку з вищесказаним, я внесла в текст уроку зміни, адаптувавши його під свіжі версії ArchiCAD. Можливо виклад уроку наразі не настільки струнке, зате, сподіваюся. зрозуміле.
