Монолітний ділянку між плитами перекриття своїми руками

• Необхідні матеріали та інструменти
• Етапи роботи по формуванню монолітного ділянки між плитами перекриття
  • Установка опор і опалубки
  • Формування арматурної решітки
  • Бетонна суміш і її заливка
  • завершальні рекомендації

Будівництво приватного будинку - завдання складне і трудомістке, в рамках якого необхідно виконувати різноманітні види робіт. Наприклад, може знадобитися залити монолітний ділянку між поверхами через те, що сформувати перекриття повністю з плит не виходить за проектом. Таке трапляється дуже часто в випадках формування сходових прольотів або при необхідності прокладки між плитами різноманітних комунікаційних елементів. Сформувати монолітний ділянку між плитами цілком можливо своїми руками. Хоча ця робота і трудомістка, але цілком здійсненне, якщо дотримуватися всіх будівельних норм і правил.

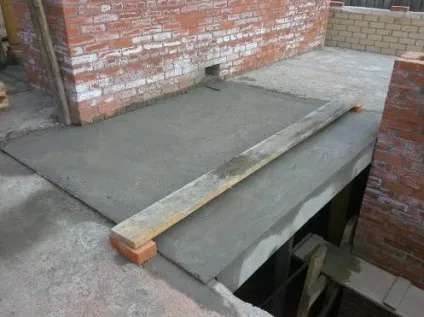

При необхідності прокладки між плитами різноманітних комунікаційних елементів, можна своїми руками сформувати монолітний ділянку між плитами.

У процесі формування ділянки моноліту між плитами перекриття важливо правильно виконати наступні роботи:

• встановити підпірки і сформувати опалубку;
• сформувати арматурну сітку;
• приготувати бетонну суміш;
• правильно залити бетон.

Коректне виконання даних видів робіт дозволить створити міцний і надійний ділянку моноліту між плитами перекриття в необхідному місці.

Необхідні матеріали та інструменти

З огляду на те, що роботи по влаштуванню бетонного ділянки перекриття складаються з різних етапів, до кожного з них необхідно підготувати ряд матеріалів. Список таких матеріалів може різниться через різні факторів, в тому числі від того, яку відстань між плитами потрібно залити. Стандартний список виглядає наступним чином:

На дерев'яні балки укладається горизонтальна опора для опалубки.

• фанера або дошки для створення безпосередньої поверхні для заливки розчину і бічний опалубки, будівельна плівка;
• дерев'яні балки або металеві швелера для створення горизонтальної опори на яку буде укладатися фанера або дощатий піддон;
• брус (120-150 мм), дерев'яні балки або швелера для створення несучих опор під майданчик опалубки;
• арматурні прути (15-25 мм), дріт для зв'язування, металеві стільчики для установки арматурних прутів на необхідній висоті (можна використовувати і армовану сітку);
• цемент М400, пісок, щебінь, вода для замісу бетонного розчину;
• бетономішалка;
• циркулярка для розпилу брусів, дощок, фанери, а також металевих арматурних прутів;
• лопата, інструмент для штикування, кельму або правило для вирівнювання поверхні ділянки перекриття між плитами, захисна плівка для накриття даної ділянки.

Кількість всіх матеріалів залежить безпосередньо від того, яку відстань між бетонними плитами потрібно перекрити і яку площу в цілому займає монолітний ділянку перекриття. Зазвичай, в приватних будинках така ділянка перекриття не буває дуже великим, тому його формування не є надто складним завданням. Однак, при цьому, все одно, слід дотримуватися чіткої поетапності та правил роботи з будівельними матеріалами і конструкціями.

Повернутися до списку

Етапи роботи по формуванню монолітного ділянки між плитами перекриття

Монолітний ділянку перекриття між плитами формується приблизно так само, як і будь-який монолітне перекриття. З огляду на невелику площу такої ділянки, роботи, звичайно, спрощуються, проте дотримуватися всіх будівельних норм і правил необхідно. Тому, яку б відстань між бетонними плитами правду кажеш, всі етапи робіт повинні виконуватися ретельно, від чого і буде залежати надійність створюваної самостійно монолітної конструкції.

Повернутися до списку

Установка опор і опалубки

Спочатку формуємо опалубку під монолітний ділянку, яка повинна мати такі механічні та міцності, щоб тривалий період утримувати велику масу бетонного розчину, який буде висихати досить довго.

Монтаж опалубки проводиться таким чином:

Йде підготовка до заливання перекриття. Зверніть увагу, збірка і заливка верхніх рядів проводиться з «козликів».

1. Формуємо днище опалубки. Для цього можна спочатку взяти аркуш фанери або дошки і набити їх на балки, що використовуються як несучі елементи для днища. Відстань між плитами перекриття, необхідну заливки, в приватному будинку зазвичай не дуже велике. У зв'язку з цим, сформувати дно опалубки дуже просто. Перед формуванням арматурної решітки дно бажано застелити будівельної плівкою або навіть простим руберойдом.
2. З двох сторін бічними межами монолітного ділянки будуть плити перекриття. З третього - зазвичай розташовується стіна. Тому бокова частина опалубки потребують використання однієї простої дошки. Навіть якщо потрібно буде встановити бічну опалубну дошку з двох сторін - це теж не складе особливих труднощів.
3. Під бруси або дошки, використані як основні утримують елементи днища, підводимо вертикальні опори і закріплюємо їх таким чином, щоб повністю виключити можливість зісковзування днища опалубки з несучих вертикальних опор. Часто для цього навіть використовують унівілкі. Однак, в умовах приватного будівництва, без спеціального опорного обладнання, фіксувати окремі частини опалубного конструкції між собою можна за допомогою цвяхів, скоб і т.д.
4. Вкрай важливо, щоб підстави несучих опор опалубки міцно спиралися в площину статі. Для цього, можливо, потрібно буде утрамбувати грунт, підкласти який-небудь плитковий або дощатий матеріал і т.д. Все залежить від того, який підлогу на будівництві на момент створення ділянки монолітного перекриття.

Створивши надійну опалубку і переконавшись в її міцності, можна приступати до наступного етапу робіт.

Повернутися до списку

Формування арматурної решітки

Арматурна решітка формується дуже просто і швидко.

Який би невеликий не був створюваний монолітний ділянку між плитами перекриття, його обов'язково необхідно заармовані. Якщо між плитами перекриття відстань більше 1,5 метра, то бажано крім арматурних прутів використовувати ще і армовану сітку. При невеликому ж проміжку достатньо буде встановити два шари решітки із прутів.

Арматурна решітка формується досить просто:

1. Відпилюємо прути необхідної довжини з розрахунку формування арматурної решітки з кроком 15-20 см. Прути пов'язуємо між собою за допомогою дроту. Формуємо два шари такої арматурної решітки.
2. При використанні арматурної сітки перший шар решітки кладемо на спеціальні металеві "стакани", підводять грати на 5 см від дна опалубки. Потім настилаємо сітку і поверх неї кладемо ще один шар арматурної решітки.
3. Невелику ділянку між плитами перекриття можна армувати за допомогою звичайного каркаса із прутів - без сітки. Формувати каркас потрібно в два шари, таким чином, щоб кожен з них був на 5 см віддалений від краю плити перекриття. Всі роботи можна провести без зварювального апарату. просто пов'язуючи прути за допомогою звичайної металевої проволоки.

Іноді можна зустріти рекомендацію про те, що арматурні прути необхідно вставити в отвори, заздалегідь просвердлені в плитах перекриття. Цього робити не слід. Створюваний монолітний ділянку буде спиратися на монтажні виїмки, які обов'язково існують уздовж бічних площин будь-яких моделей плит перекриття. Такі монтажні виїмки бувають поздовжніми, круглими (у вигляді склянки). Їх цілком вистачає, щоб забезпечити надійну опору для монолітного бетонного ділянки між плитами.

Повернутися до списку

Бетонна суміш і її заливка

Приступаючи до замісу бетонного розчину, необхідно переконатися в наявності достатньої кількості необхідних для нього матеріалів. Підрахувавши, який обсяг потрібно залити, необхідно розрахувати скільки цементу, піску, щебеню та води потрібно для приготування розчину. Робиться це за простою формулою. Для середнього за розмірами монолітного ділянки підійде бетон марки 200. Для приватного будівництва досить буде використовувати цемент М400 для замісу даної марки бетону. Розрахунок же на 1 м³ такого розчину проводиться з наступних показників маси всіх матеріалів:

Розчин на приготовлену опалубку під ділянку міжплиткового моноліту можна подавати прямо з бетономішалки.

• 280 кг цементу М400;
• 740 кг піску (приблизно - 0,55 м³);
• 1250 кг щебеню;
• 180 л води.

Розрахувати, скільки метрів кубічних розчину потрібно всього, дуже просто, адже монолітний ділянку зазвичай являє собою прямокутний паралелепіпед. А підготувавши всі необхідні матеріали, можна приступати до замісу розчину в бетономішалці.

При роботі з бетономішалкою слід дотримуватися кількох простих правил:

• не перевищує номінальну завантаження бетономішалки;
• встановлювати бетономішалку виключно на рівній поверхні;
• вивантажувати готовий розчин спочатку в окремий контейнер, а потім рівномірно переносити його в потрібне місце.

Останнє правило не актуальне, якщо розчин буде подаватися прямо з бетономішалки в приготовану нами опалубку під ділянку міжплиткового моноліту. Крім того, дуже важливо, щоб між окремими етапами заливки розчину проходило не більше 2-3 годин. Якщо ділянка не широкий, найкраще все зробити за одну заливку. Після заливки розчину в опалубку необхідно розрівняти поверхню залитого ділянки правилом або кельмою. Дуже зручно використовувати для цього рівну дошку з упором на плити перекриття між якими і заливається монолітний ділянку.

Повернутися до списку

завершальні рекомендації

Які ще дії дуже важливо виконати після заливки бетонного розчину в сформовану опалубну ємність? Перш за все необхідно добре проштиковать розчин. Часто даються рекомендації про обов'язкове його провібрірованіі. Однак, при формуванні невеликого монолітного ділянки цілком достатньо буде його просто проштиковать.

Дуже важливо забезпечити правильний режим застигання бетону. Розчин не повинен висихати занадто швидко, але й не повинен відволожуватися. Це означає, що в дощову погоду, потрібно буде залитий ділянку прикрити плівкою, щоб уникнути зайвого намокання розчину. А в спекотну погоду залитий бетон обов'язково треба періодично всприсківают водою, щоб він не висох занадто швидко і не потріскався.

При нормальному режимі застигання бетонного розчину опалубку можна буде демонтувати через 3-4 тижні. При дотриманні всіх перерахованих вище рекомендацій вийде дуже міцний, надійний і незламний монолітний ділянку залитий між встановленими раніше плитами перекриття. При цьому, якщо при проектуванні будівлі враховувалося використання саме таких плит, то залитий між ними ділянка не буде критично збільшувати тиск елементів перекриття на несучі стіни всієї будівлі.
