Монітор lg flatron l1719s, що не запускається блок живлення (мікросхема fan7601, laf0001), hardware,

Причина несправності: втратив ємність конденсатор C204 1000 мкФ 16 вольт.

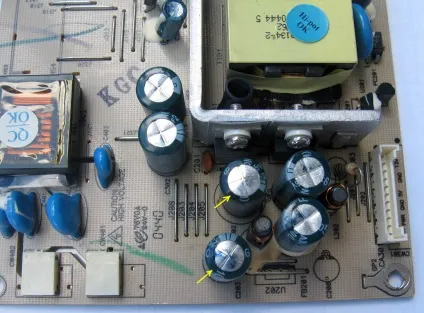

Зовні цей конденсатор відрізняється від інших незначним здуттям, см. Фото.

Коли я міняв цей конденсатор, то заміряв у нього ємність. Виявилося, що ємність впала приблизно наполовину. Про всяк випадок я поставив конденсатор побільше (1500 мкФ 16 вольт). Після заміни конденсатора блок живлення і монітор заробив нормально.

Можуть так само вийти з ладу інші електролітичні конденсатори блоку живлення L1719S, через що станеться те ж саме несправність - крім C204, потрібно також перевірити C205, C203, C202, C206, C207. Слід зауважити, що це дуже часто зустрічається несправність в моніторах моделей L1717S, L1718S, L1719S, L1919S, L1730, L1752TQ, L1952TQ. У моніторах L1717, наприклад, найчастіше виходять з ладу C203, C204, а в L1730 - C202, C203, C205, C206. Увага, добру пораду: поміняйте всі силові електролітичні конденсатори в блоці харчування. Справа в тому, що розбирання монітора - найбільш трудомістка операція, а якщо вийшов з ладу один конденсатор, то напевно скоро вийде з ладу і його сусід. Зайвий раз розбирати монітор велика морока, ціна на конденсатори невелика, тому немає сенсу робити потім зайву роботу, краще попередити майбутні несправності, і поміняти відразу все конденсатори великої ємності. Другий хороший рада: не ставте конденсатори із заниженим значенням робочої напруги. Це також призведе до швидкого виходу його з ладу. Конденсатори в блоці харчування і так працюють в дуже жорстких умовах.

З висиханням або здуттям конденсаторів пов'язані також інші несправності моніторів L1717S, L1718S, L1719S, L1919S, L1752TQ, L1952TQ (і інших серій - L1717, L1730) - включення на короткий час і вимикання підсвічування, повна відсутність підсвічування (причому картинка на моніторі іноді видно, якщо підсвітити її сильною лампою), перешкоди на зображенні і т. п.

При розбиранні монітора L1719S з незвички виникли труднощі. Якщо не знати, як від'єднати ніжку і пластмасову рамку екрану - вони на засувках - то можна легко пошкодити корпус монітора або навіть виламати засувки. Коли прочитав сервіс-мануал, то виявилося що все досить просто - ніжка знімається, якщо її нахилити убік уздовж площини монітора. Розділити половинки корпусу (зняти передню рамку) теж нескладно - потрібно починати з нижнього краю рамки, і тягнути її пальцями, назовні від центру екрану - тоді засувки роз'єднуються. Потім таким же способом потрібно звільнити правий і лівий краю (також тягнути середню частину краю рамки від центру), потім потрібно звільнити нижні куточки, а потім - верхню частину рамки. Далі монітор розбирається без проблем.

Та ж сама несправність - монітор нормально включається, попрацює деякий час, і гасне підсвічування (екран чорніє). Причина - та ж сама, роздуті висохлі конденсатори C202 (680 мкФ 25 В) і C203 (470 мкФ 25 В), см. Фото (зіпсовані конденсатори показані жовтими стрілками). Поміняв - проблема зникла.

Найбільше втратив в ємності C202 (став приблизно 100 мкФ). Поміняв його на конденсатор 1000 мкФ 25 В.
