Як відомо, лампи це не тільки приємний теплий звук, але також і незвичайні форми самих ламп, а також загадкове світіння. Так ось зі світінням у деяких ламп є проблеми. Особливо це стосується подвійних тріодів типу 6Н8С / 9С.

Приблизно півтора роки тому прийшла мені в голову ідея відродити свій вініловий програвач Арктур-006. Він був у мене вже модернізовано - замість штатного встановлений новий коректор за схемою з журналу Радіо № 12 / 88г. Але так як у мене ламповий підсилювач SE на 6Ф5П, то значить потрібно робити і ламповий коректор.

З корпусу старого лампового телевізора, що представляє собою 8 мм лаковану фанеру, були Напиляєте заготовки. Особливо довелося помучитися при розпилюванні під 45о. Або лобзик не такий, або пилки - але тільки не руки. Тепер, після придбання фрезера, це проблема здається не такою істотною і легко переборною. В результаті ось що вийшло.

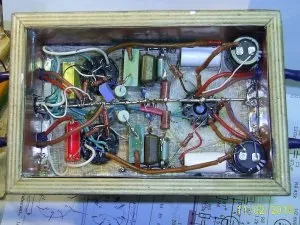

Всередині замість мідної смужки використовував товстий мідний дріт. Роз'єми вирішив не встановлювати - запаяв межблочнікі з дроту РВЧС прямо в корпус. Загалом компоновка вийшла на мій погляд досить вдала. Для зручності монтажу спочатку запаяв все на верхній панелі, а потім вклеїв її в коробку.

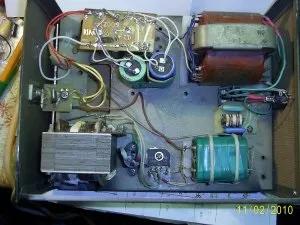

Блок живлення зібраний в окремому корпусі. Складається з двох трансформаторів - анодного і накального. Спочатку випрямляч анодної напруги був зібраний на кенотроні і двох ТВ-3Ш замість дроселів. У цій схемі я ніяк не міг побороти фон. Потім виявилося, що цей трансформатор несправний - анодна обмотка була пробита і дзвонили з мережевою. Згодом я застосував інший трансформатор і використовував електронний дросель.

Для підсвічування ламп я спочатку задумував використовувати світлодіоди. Ідея була така: спиляти ключ на лампі. Лампа вставляється в панельку і виходить що в панелі замість ключа дірка і є місце для світлодіода. При цьому, природно потрібно заздалегідь зробити мітки, щоб правильно вставити лампу. Але тут мене спіткала невдача: виявилося, що під ключем знаходиться сосок від балона лампи, через який відсмоктується повітря і при зрізку ключа дремелем я його пошкодив. Лампа втратила вакуум. Прикро те, що лампа 58 року і з блискучими анодами.

Втішає тільки те, що я її не встиг відслухати - може там і немає нічого хорошого. Цей варіант довелося відкинути. Потім прийшла нова ідея: використовувати мініатюрні лампи розжарювання, які застосовуються, наприклад в автомагнітолах. Вони є на різні напруги. Тепер постало питання вибору кольору світіння. Червоний - лампи та так червоним світяться - нецікаво. Синій-теж банально-зараз вся апаратура йде з синім підсвічуванням. Вирішив робити зелену. Спочатку хотів пофарбувати як в старі добрі часи початку 80-х під час розквіту світломузикою - пастою з кулькової ручки. Але пофарбував простіше і швидше - маркером.

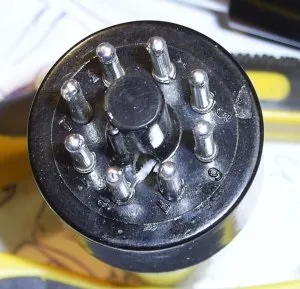

Тепер приступаємо до дії - акуратно висвердлюємо в цоколі лампи отвір між 7 і 8 ногами (напруження лампи).

Вводимо туди забарвлену лампочку з одягненими на висновки кембриками і припаюємо до ніжок 7 і 8.

Операція закінчена. На жаль фото вийшли низької якості, але я думаю в загальному зрозуміло, як все виглядає.
