Млин своїми руками виготовлення саморобної міні млини-зернодробилки для борошна своїми руками
Характеристики саморобної міні-млини для зерна

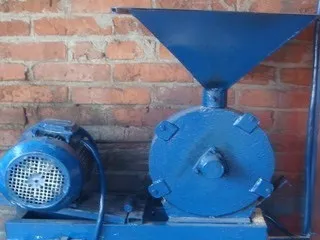

Це пристосування було створено в Удмуртії О. Зайцевим і А. Яговкіним і отримало назву «Малютка». За допомогою даної млини, зробленої своїми руками, можна подрібнювати зерно, робити комбікорм для худоби та птиці в своєму підсобному господарстві, молоти борошно з кукурудзи. вівса, пшениці та іншого зерна. Саморобна млин має невеликі розміри, але при цьому має високу продуктивність: всього за 5-6 хвилин можна перемолоти на ній відро кукурудзи, а пшеницю і овес - в 2 рази швидше.
Технічні характеристики домашньої млини для зерна, виготовленої своїми руками, наступні:
- габарити (без патрубка і бункера) - 320 х 160 X 170 мм;
- потужність електродвигуна - 180 Вт;
- продуктивність: по кукурудзі - 0,2 відра в хвилину, по пшениці, вівса та інших культур - 0,5 відру в хвилину;
- число можливих сортів помелу - 2;
- подрібнювач є саморобним, роторностаторним і реверсивним;
- маса млини в зборі - 15 кг.
Дана саморобна млин-зернодробарка володіє достатньою надійністю: як показала практика, за два роки активної експлуатації механізм жодного разу не дав збою.
Як зробити ротор саморобної міні-млини
Конструкція саморобної млини для зерна досить проста, так що будь-який, що має бажання, може зібрати подібний пристрій самостійно. Однак перед тим як зробити млин своїми руками, потрібно отримати певні навички, а саме - майстерне володіння свердлильним і токарних пристроями.
Але якщо таких навичок немає, то можна замовити потрібні деталі в майстерні. Тільки три основні деталі доведеться замовляти у майстрів: ротор, статор і кришку підшипникового вузла. Зібрати ж всю конструкцію з уже виготовлених деталей можна в своїй домашній майстерні.
Якщо ж є можливість всі деталі для саморобної млини для борошна робити самостійно, то слід врахувати ряд технологічних рекомендацій. При виготовленні сталевого ротора необхідно виточувати його разом з валом змінного перерізу. Робиться він із сталевого кругляка або поковки (марки 45, діаметром 120 мм і довжиною 90 мм). Роботу слід проводити в три етапи. Спочатку потрібна попередня обробка, в заготівлі свердлити отвори діаметром 10 мм, які повинні рівномірно розміщуватися по колу (діаметром 105 мм). Коли буде знято верхній шар (проточка до досягнення діаметра в 104,5 мм), відкриваються робочі виступи-зуби. Потім готовий ротор потрібно піддати термообробці, т. Е. Загартуванню та відпуску.
Технологія цього процесу наступна: деталь необхідно нагріти до температури 800-820 ° С (до світло-червоного гартування), потім опустити її в масляну ванну (не рекомендується використовувати воду, інакше деталь вийде надмірно крихкою і утворюються тріщини), далі слід провести відпустку , для чого потрібно нагріти ротор до 380-400 ° С, а потім охолодити на повітрі. В результаті твердість оброблюваної поверхні істотно зростає - до 350-400 одиниць по Брінеллю. Перевірити якість гарту вироби можна за допомогою напилка, провівши ним по ріжучої кромці зуба ротора. При високій якості гарту напилок буде легко ковзати по виробу, не залишаючи сліду.
Ротор цієї конструкції обертається на двох радіальних шарикопідшипниках. Це дозволяє істотно підвищити несучу здатність вузла, а також надійність всієї млини в цілому.
На валу між підшипниками слід встановити дистанційне кільце товщиною 0,5 мм. Це пристосування дає підшипників можливість зміщуватися на розрахункову величину, створюючи невеликий натяг, який дозволяє пристосувати вузол до внутрішнього напруження, що є у роторно-статорних механізмів.
Як зробити статор домашньої млини своїми руками
Найскладнішим є виготовлення статора, тому тут потрібна максимальна точність і акуратність виконуваних робіт. Весь процес виготовлення деталі також проходить в три етапи. Спочатку необхідно обробити заготовку на токарному верстаті. При цьому слід залишити з боку робочої камери технологічний припуск. Для цього потрібно рассверлить центральний отвір до діаметру 70 мм, потім на заготівлі слід розмітити коло діаметром 105 мм, нанести центри майбутніх отворів, які в подальшому утворюють робочу поверхню статора. Ці розмітки наносяться відповідно до креслення. Далі розмічаються контури верхнього та нижнього «вікон», і після цього, відповідно до креслення і розміткою, висвердлюють глухі отвори на глибину до 28 мм.
Далі слід на токарному верстаті зняти технологічний припуск і розточити порожнину під робочу камеру до діаметра 105 мм. Тепер заготовку необхідно розгорнути і розточити посадкове гніздо для підшипників № 203. Також виточується канавка під ущільнювальну манжету (якщо така передбачається). Однак з практики відомо, що конструкція може обійтися і без цього елемента.
На цьому перший етап обробки деталі закінчується. Тепер можна приступити до висвердлюванню різьбових отворів для установки кришки статора, патрубка, завантажувального бункера і кришки підшипникового вузла. В кінці робіт статор необхідно піддати термообробці, як і ротор (за тією ж технологією).
В процесі того, як зробити саморобну млин, дуже важливо в процесі складання міні-млини ретельно відрегулювати положення статора. Це робиться за допомогою болтів. Ротор повинен обертатися легко і без заїдань. Після цього можна пробно запустити млин. Спочатку її потрібно закріпити на табуреті, включити в мережу, заповнити бункер зерном і включити.
Як зробити станину домашньої млини
Наступний пункт: як зробити для саморобної млини третю важливу деталь конструкції - плиту підстави, або станину. Її можна вирізати з сталевого листа товщиною 6-8 мм. До неї потім потрібно прикріпити статор за допомогою гвинтів М6, які одночасно будуть фіксувати і патрубок. Останній елемент можна зробити і знімним, просто встановлюючи його в отвір станини, яке робиться в даному випадку за розмірами патрубка. У цьому отворі елемент конструкції буде триматися тільки завдяки тертю.
Патрубок робиться з відрізка тонкостінної труби з зовнішнім діаметром 28 мм. Його перетин може бути квадратним або круглим, і відповідно до цього отвір в станині під нього також робиться квадратним або круглим в залежності від діаметра використовуваної труби.
Далі виконується завантажувальний бункер. Це найпростіша деталь в загальній конструкції за способом виготовлення. Бункер можна вирізати з покрівельного заліза, потім лист зігнути за заданою формою і пропаять стикового шов. Залізо для покрівлі цілком може конкурувати з міцності і надійності, в даному випадку, з більш товстим листовим залізом. Готовий бункер встановлюється на статорі і закріплюється за допомогою двох болтів М6.
Перед тим як зробити млин для зерна, обов'язково врахуйте один важливий фактор. Якщо ротор обертається в одному напрямку, задіяна лише одна половина робочої камери статора. Якщо ж ротор буде обертатися в протилежному напрямку, то в роботі почне брати участь інша половина статора. Оскільки розміри і кількість виступів в робочій камері справа і зліва різні, то і результат перемолкі продукції в першому і в другому випадку буде різним. Завдяки цьому, використовуючи той чи інший варіант, можна буде отримати більшу або меншу ступінь подрібнення продукту на виході. Для цього потрібно лише змінити напрямок обертання ротора.
Електрообладнання для побутової міні-млини
Ще до того як зробити міні млин, подбайте про електрообладнання. Як електрообладнання в конструкції міні-млини використовуються конденсатор, тумблер і запобіжник. Вони монтуються поруч з електродвигуном на пластині, зробленої з діелектрика. Щоб здійснити реверс ротора, потрібно просто перемкнути конденсатор, ємність якого становить приблизно 3,8 мкФ (завдяки порівняно невеликому навантаженні на двигун).
Вали механізму дроблення зерна і двигуна потрібно мати у своєму розпорядженні співвісно. Передача обертання буде здійснюватися за допомогою сполучної жорсткої муфти. У кріпильних куточках необхідно зробити отвори-напрямні під болти М6, щоб можна було регулювати співвісність валів. У плиті-основі млина в горизонтальній площині повинні знаходиться отвори, які будуть використовуватися для переміщення, а у вертикальній ці ж отвори повинні розташовуватися на інший поличці куточків.
Для готової муки потрібно буде лише підставити під вихідний патрубок ємність. Якщо все зроблено правильно, млин буде працювати без перебоїв.
