Міжповерхові перекриття види, монтаж, варіанти (відео)

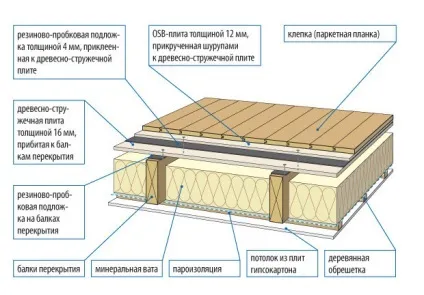

Схема міжповерхового перекриття дерев'яного будинку.

Від їх міцності і надійності залежить не тільки довговічність конструкції, але і безпеку знаходяться в цій будівлі людей.

У наш час, щоб виготовити міжповерхове перекриття. використовують кілька способів. Це залізобетонні монолітні перекриття. перегородки з металоконструкцій, перекриття із залізобетонних збірних плит, дерев'яні, а також різні комбінації перерахованих вище варіантів перекриттів. При цьому виділяють такі основні види виготовлення перегородок, як залізобетонні (бетонні) і дерев'яні. Перший варіант може бути панельним або заливним.

Необхідно пам'ятати, що чим нижче буде розташовано міжповерхове перекриття. тим більше навантаження на нього покладається. Також потрібно враховувати, що до матеріалів, з яких монтують міжповерхові перегородки, пред'являють підвищені вимоги:

відсутність прогинів;
достатня, але при цьому не надмірна тепло- і звукоізоляція;
відповідність нормам пожежної безпеки;
зносостійкість і міцність.

Перекриття повинне витримувати не тільки свою вагу, але і вага конструкцій будівлі, які на нього впираються, меблів, обладнання, а також людей. До того ж воно не повинно сильно прогинатися при повному навантаженні. Максимальний прогин для дерев'яних перекриттів - це 0,5-0,7% від ширини отвору, для сталевих балок - не вище 0,25%.

Залізобетонні міжповерхові перегородки

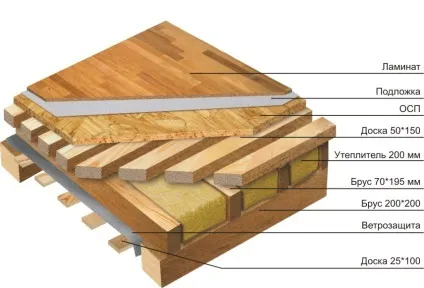

Схема міжповерхового перекриття з пароізоляцією.

Панельні - найнадійніші і прості. Їх монтаж виробляють зі спеціальних блоків, які називають плитами перекриття. Важать вони досить багато, тому, щоб виконати їх транспортування і монтаж, потрібно спецтехніка. Застосовують їх зазвичай на будівельних об'єктах досить великого масштабу або при будівництві промислових майданчиків. Якщо через особливості місцевості, розташування високовольтних ліній або високу ціну обладнання можна застосувати спецтехніку, то в цьому випадку роблять перекриття способом заливки бетону.

Для цього на площі, де буде розташовуватися перекриття, монтують двотаврові дерев'яні балки. Можна застосувати і металеві, але при цьому з'явиться додаткове навантаження на будівлю. Потім простір між стінами і балками потрібно зв'язати арматурою. Виконати це потрібно так, щоб балки були в підсумку щільно вмуровано в стіни, а арматура зайняла між блоками весь простір і була схожа на клітку.

Читайте також: Будівництво гаража з керамзитобетонних блоків

Це дуже відповідальний процес, так як саме зв'язка буде впливати на міцність перекриття, яке ви встановлюєте. Наступним етапом монтують опалубку. Вона потрібна, щоб запобігти витіканню бетону. Потім цей простір заливають бетоном. Його можна як замовити вже готовим, так і зробити самостійно. Поверхня ще до застигання потрібно ретельно вирівняти, і в цьому випадку ви отримаєте готову підлогу поверхом вище.

дерев'яна конструкція

Схема бетонного перекриття.

Дерев'яне перекриття - популярний вид конструкції в малоповерхових будинках. Основними перевагами є екологічність матеріалу, нескладність складання і тривалий період експлуатації, якщо дотримуватися виконання будівельних стандартів. Застосовують дерев'яні перегородки для будинків, що стоять на легкому фундаменті, тому як легкі конструкції не створять на підставу додаткового навантаження.

Щоб виготовити якісне перекриття, використовують суху деревину хвойних порід, яка відповідає стандартам в будівництві. Кращим варіантом для сполучної міцності є монтаж перекриття з МЗП. Це спеціальний з'єднувальний елемент, іменований фахівцями як «скелет». Ці вироби мають більшу несучу здатність, вони скріплюють частини конструкції остаточно, до того ж довжина їх може досягати 12 м.

Оптимальний вид матеріалу для перекриттів - круглий ліс. Тому що брус з часом буде прогинатися, незважаючи на гідний перелік якісних характеристик. Обумовлено це тим, що брус є серцевиною дерева, а вона не буде настільки твердою і міцною, як зовнішні шари. У виборі деревини потрібно бути уважним, подивитися обов'язково на торець і визначити, де північна, а де південна сторона.

Схема міжповерхового перекриття по балках.

Виробляючи монтаж, колоди краще укладати північній, тобто міцною стороною вниз. Це значно подовжить термін експлуатації перекриття. Бажано не зрізати частину деревини при укладанні, щоб не пошкодити волокна. Якщо ж неможливо застосувати круглий ліс, використовують двутавр у вигляді дошки 50 мм, формою «Н» або брус як альтернативний варіант. Але потрібно враховувати, що такі види перекриття витримають меншу вагу.

Читайте також: Поетапна заливка підлоги в лазні

Порядок робіт при установці

Міжповерхове перекриття - це і лаги підлоги, і опора стелі, зазвичай простої форми. Щоб монтаж був якісним, обов'язково потрібно обробити деревину антисептиком і антипіреном. Конструкцію додатково утеплювати не варто, так як види дерев'яних перекриттів відокремлюють поверхи з однаковою температурою. Але у ванній кімнаті, виробляючи монтаж балок, необхідно виконати гідроізоляцію обов'язково.

Від правильності розрахунку і розумної будівельної підготовки залежить якість дерев'яного міжповерхового перекриття. Швидко і легко застелити отвори по посадкових місцях за допомогою підготовлених балок. Монтаж напрямки перекриттів зазвичай вибирається по короткій стороні кімнати. Крок установки зазвичай дорівнює 1 метру, але залежить від перетину основи перегородки.

Для монтажу перекриттів потрібні такі будівельні інструменти:

цвяхи;
ніж монтажний;
рулетка;
руберойд;
пила (ножівка);
молоток;
Дужковий степлер будівельний;
біозахисні склади для деревини;
широка кисть.

Перш ніж почати монтаж, необхідно промазати дерево вогнестійкими складами і антисептичними сумішами. Виняток - торці, на них не можна наносити ніякої хімії. Потім дати добре просохнути.

Далі починають монтаж:

Виготовлення балок. Колоди розпилюють на 4 частини, товщина яких повинна бути 70-80 мм, і спирають на несучі стіни. Укласти їх з відстанню один від одного менше метра, але не менше 5 см від стін.
Для цегляного будинку роблять поглиблення, в які закладають балки і закріплюють анкерами. Глибина закладення повинна складати 150 мм; 30 мм залишають, щоб забезпечити зазор зі стіною. Кінці балок обов'язково закладають наглухо, на глибину 180 мм, обрізають навскоси і обробляють антисептиком. Місця, де перекриття стикається зі стіною, потрібно просмолити і обернути руберойдом.
На балки укладають перекриття і з'єднують дошки цвяхами або металевими скобами. Для цегляних будинків рекомендується використовувати перегородки з дощок і брусів з прогином менше 1 см на 4 м.

Щоб знизити динамічні властивості деревини, виконують засипку, ускладнює конструкцію. При установці міжповерхового перекриття над підвалом необхідно додатково встановити вентиляцію. Щоб зменшити коливання перекриття, під балки укладають гумові підкладки.
