Міжконтинентальна балістична ракета m51, ракетна техніка

Матеріали надані: М.А.Пашнев (г.Обнінск)

В ході роботи за програмою М51 була створена фактично заново величезна за обсягом інфраструктура для відпрацювання ракети і її частин. У Тулоні на середземноморському узбережжі Франції збудований спеціальний занурюваної стенд для підводного пуску вагогабаритних макетів БРПЛ, а на полігоні Біскаросс влаштований спеціальний колодязь глибиною 100 метрів, в який занурюється стенд, який представляє собою ракетну шахту з ракетою всередині і комплект відповідного обладнання. Все це обладнання буде застосовуватися для відпрацювання запусків ракети з підводного положення. Крім того, була побудована наземна стартовий майданчик для пусків БРПЛ і стенди для випробувань маршових двигунів.

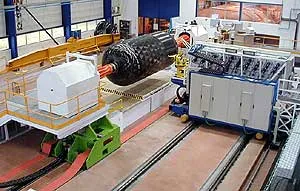

Балістична ракета підводних човнів М51 являє собою триступеневу ракету з послідовним розташуванням ступенів. Всі три маршові сходи виготовлені методом намотування з легких жаростійких органічних матеріалів високого ступеня міцності. На всіх щаблях ракети застосовуються нові сорти сумішевих високоенергетичних твердих палив. За повідомленнями ряду джерел, при розробці твердих палив для нової БРПЛ в великій мірі використовувався досвід, накопичений при розробці РДТТ стартових прискорювачів найсучаснішою європейською РН "Arian-5". Твердопаливні двигуни всіх трьох маршових ступенів мають одне кероване поворотне сопло, в неробочому положенні утапливаются в корпус для скорочення довжини ракети. Сопло кожного ступеня управляє ракетою на ділянці роботи ступені по каналах тангажа і рискання. Управління по крену при роботі маршових сходів не проводиться, а накопичена помилка усувається на ділянці роботи твердопаливної ступені розведення. На новій БРПЛ вперше застосовані електричні приводи (розробка і виробництво Thales Airborne Systems спільно з Goodrich Actuation Systems) в системі управління соплами замість гідравлічних, що за повідомленнями французьких джерел дозволило зменшити довжину і масу БРПЛ, а також спростити обслуговування. Сопла маршових сходів і вкладиші до них виготовлені їх високоміцних жаростійких органічних матеріалів.

Ступінь розведення БРПЛ М51 традиційно для французьких ракетобудівників є твердопаливної, що дозволяє уникнути знаходження на борту самозаймистих вогненебезпечних отруйних рідин, що застосовуються на рідинних (традиційних для радянських / українських БРПЛ) або комбінованих (британська "Polaris" A3TK) щаблях розведення.

Ракета М51 буде нести головну частину (РГЧ ІН) з 6 бойовими блоками (ББ) і КСП ПРО. Бойові блоки БРПЛ в варіанті М51.1 оснащуються бойовими частинами (БЧ) TN-75 і є сучасними, малогабаритними, високошвидкісними і малопомітними ББ, стійкими до ПФЯВ. БЧ TN-75 також має високий ступінь стійкості до ПФЯВ, має велику кількість опцій підриву і варьируемой потужність з максимальним значенням близько 150 кт. Версія М51.2 буде нести ББ з БЧ TNO і відповідний КСП ПРО. Проектовані ББ з БЧ TNO - перспективні малогабаритні, високошвидкісні і малопомітні блоки, стійкі не тільки до ПФЯВ, але і до вражаючих факторів зброї, заснованого на нових фізичних принципах. БЧ TNO матиме велику кількість опцій підриву і варьируемой потужність з максимальним значенням близько 300 кт. ББ ракети М51.2 буде більш точним і легким, що дозволить без заміни ступені розведення збільшити дальність стрільби, точність і площа району розведення бойового оснащення ракети. За деякими даними, число ББ на даній модифікації планується зменшити з 6 до 4.

М51 є першою французької БРПЛ, на якій застосована астронавігаційних система на додаток до традиційної інерційної. Це, вкупі з істотною модернізацією приладів ІНС, дозволило істотно збільшити точність стрільби. У перспективі для підвищення точності планується застосовувати також і системи супутникової навігації.

На БРПЛ М51 за зразком американських БРПЛ "Trident" застосована висувна аероігла, істотно зменшує аеродинамічний опір ракети на ділянці польоту в щільних шарах атмосфери.

В цілому оцінюючи проект БРПЛ, можна відзначити, що французькі ракетобудівники залишилися поверну свого традиційного підходу поступового підвищення ТТХ ракет. Ракета М51.1 являє собою значний прогрес у всіх відносинах в порівнянні зі своєю попередницею, ракетою М45. М51.1 є першою французької балістичною ракетою міжконтинентального класу і її надходження на озброєння (укупі з остаточним переоснащенням французьких СЯС на новітні ПЛАРБ "Le Triomphant") багаторазово підвищить ударний потенціал французьких СЯС навіть без підвищення числа носіїв і боєзарядів. Доведення ж в перспективі ракети М51 до рівня М51.2 остаточно виведе французькі морські СЯС на передовий світовий рівень в цьому класі озброєнь і дозволить їм вражати абсолютно всю номенклатуру існуючих стратегічних цілей.

Тактико-технічні характеристики
