Міждержавний стандарт вихід різьблення Сбеги, недорези, проточки і фаски гост 10549-80
ДЕРЖАВНИЙ СТАНДАРТ
ВИХІД НАРІЗІ
Сбеги, недорези, проточки і фаски
ГОСТ 10549-80
ДЕРЖАВНИЙ СТАНДАРТ
ВИХІД НАРІЗІ
Сбеги, недорези, проточки і фаски
Screw thread runout. Washout threads,
total thread runouts, undercuts and chamfers
Дата введення 01.01.82
1. Цей стандарт встановлює розміри сбєга різьблення при виході інструмента або при наявності на інструменті забірної частини, розміри Недорезов при виконанні різьби в упор, форму і розміри проточек для виходу різьбоутворюючі інструменту, розміри фасок - для різьблення метричної, трубної циліндричної, трубної конічної, конічної дюймової з кутом профілю 60 ° і трапецеидальной.
(Змінена редакція, Зм. № 1).

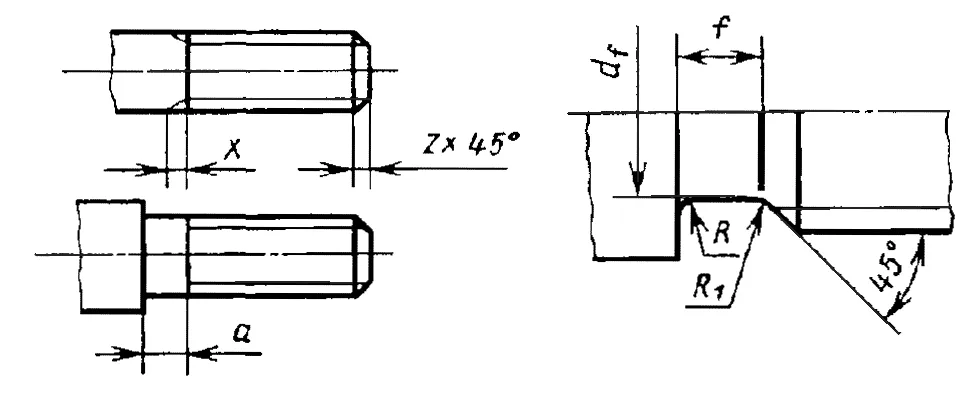

2. Розміри збігаючи і Недорезов для зовнішньої метричної різьби повинні відповідати зазначеним на рис. 1, 4 (при виконанні різьби нарізування), на рис. 2, 3, 5 (при виконанні різьби накочуванням) і в табл. 1.
Допускається застосовувати кут 60 °
Чорт. 1
Чорт. 2
Чорт. 3
Чорт. 4
Чорт. 5
Чорт. 6

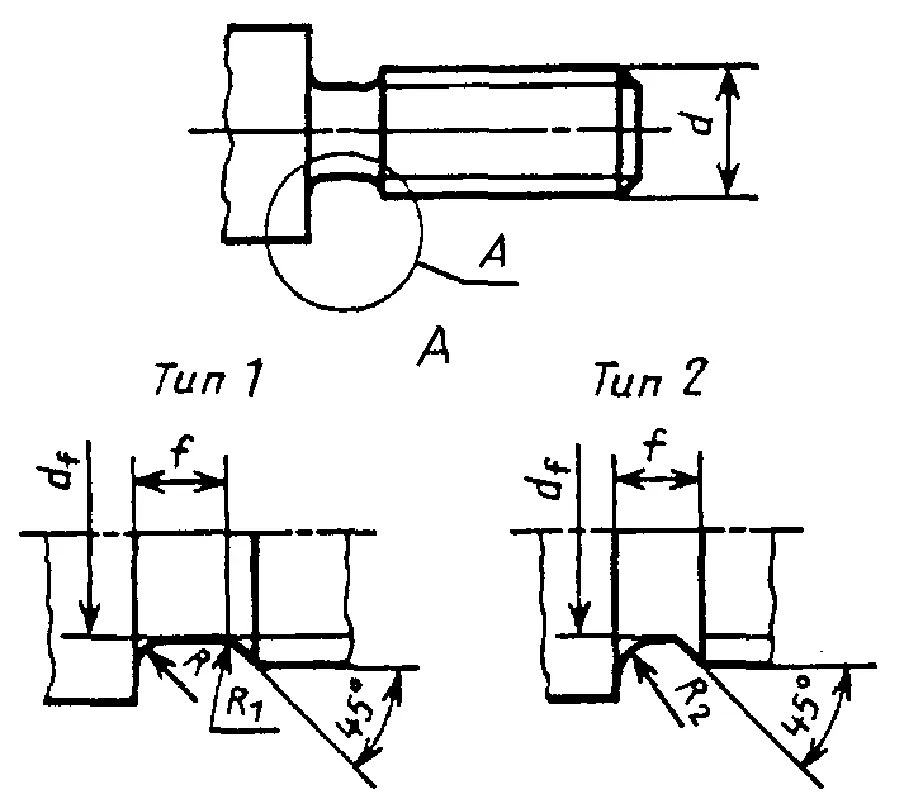

Форма і розміри проточек для зовнішньої метричної різьби повинні відповідати зазначеним на рис, 6 і в табл. 1. Розміри фасок зовнішньої метричної різьби вказані на рис. 1 і в табл. 1.
Таблиця 1
Розміри в міліметрах
Стік x, не більше
Недорезов a, не більше
Примітки:
1. Проточки типу 2 знижують концентрацію напружень під головкою, але зменшують площу опорної поверхні.
2. Розміри проточек для заданого кроку різьблення допускається встановлювати по найближчому табличному кроку різьблення.
3. Для деталей з високоміцних матеріалів з в> 1400 МПа і в випадках, якщо проточка, крім технологічних, несе і конструктивні функції, допускається застосовувати проточки, не встановлені цим стандартом.
4. Допускається застосовувати розміри збігаючи, Недорезов і проточек по ГОСТ 27148.

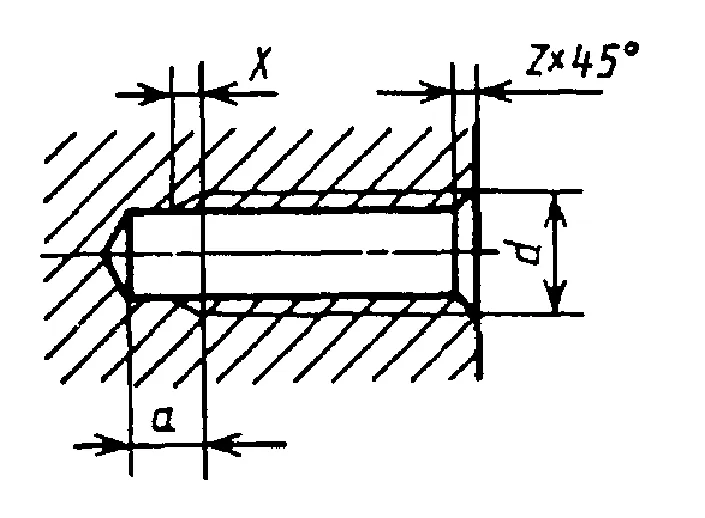

3. Розміри збігаючи і Недорезов для внутрішньої метричної різьби повинні відповідати зазначеним на рис. 7 і в табл. 2.

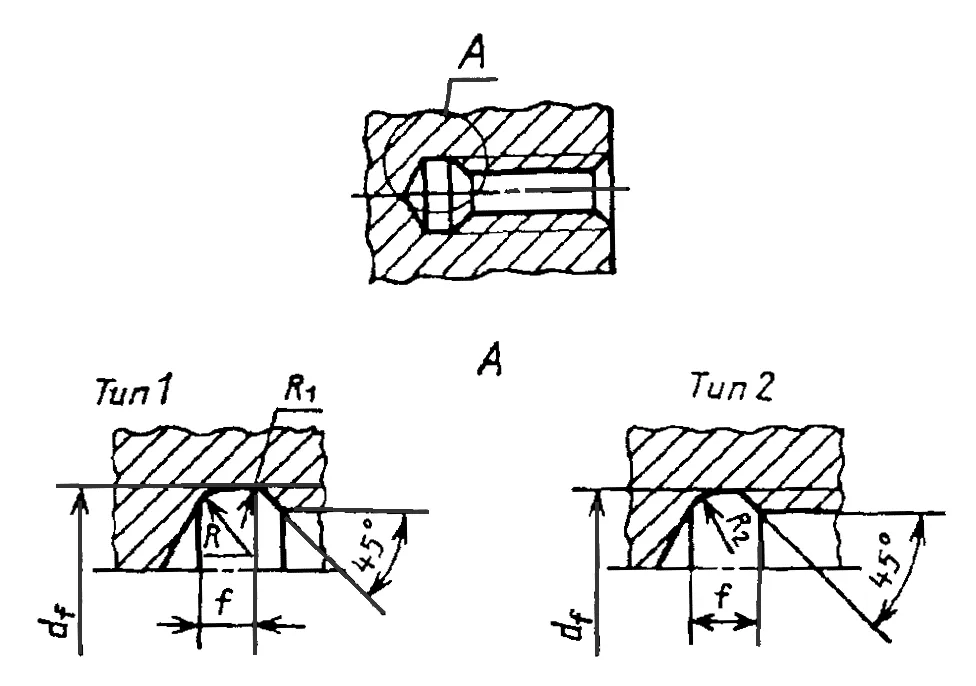

Форма і розміри проточек для внутрішньої метричної різьби повинні відповідати зазначеним на рис. 8 і в табл. 2. Розміри фасок внутрішньої метричної різьби вказані на рис. 7 і в табл. 2.
2, 3. (Змінена редакція, Зм. № 1).
Допускається застосовувати кут 60 °
Чорт. 7
Чорт. 8
Таблиця 2
У міліметрах
Стік x, не більше
Недорезов a, не більше
при сполученні з внутрішнім різьбленням з проточкою типу 2
для всіх інших випадків
* Ширина проточек дана для діаметрів 6 мм і більше.
Примітки:
1. Проточки типу 2 знижують концентрацію напружень під головкою.
2. Розміри проточек для заданого кроку різьблення допускається встановлювати по найближчому табличному кроку різьблення.
3. Для деталей з високоміцних матеріалів з в> 1400 МПа і в випадках, якщо проточка, крім технологічних, несе і конструктивні функції, допускається застосовувати проточки, не встановлені цим стандартом.
4. Допускається застосовувати розміри збігаючи, Недорезов і проточек по ГОСТ 27148.

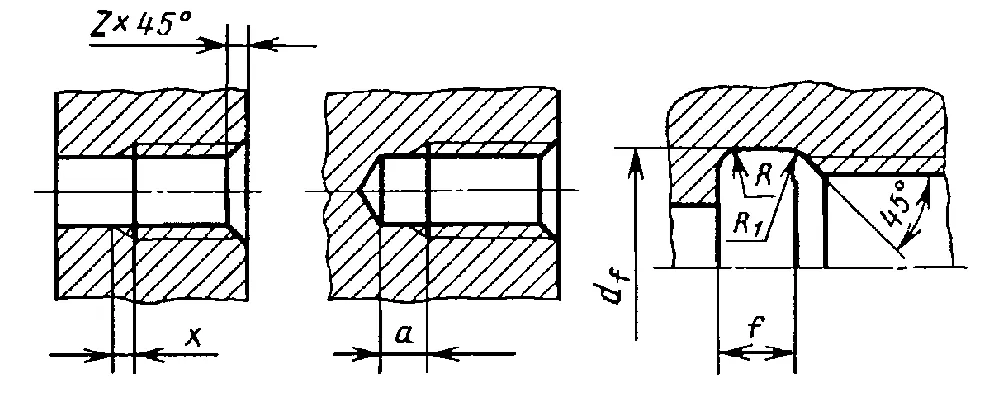

4. Розміри збігаючи, Недорезов, проточек і фасок для трубного циліндричного різьблення повинні відповідати зазначеним на рис. 9, 10 та в табл. 3, 4.
Для зовнішньої різьби
Чорт. 9
Для внутрішньої різьби
Чорт. 10
Таблиця 3
Розміри в міліметрах
Позначення розміру різьби
Число кроків на довжині 25, 4 мм
Стік x, не більше, при вугіллі забірної частини інструменту
Недорезов a, не більше
Таблиця 4
Розміри в міліметрах
Позначення розміру різьби
Число кроків на довжині 25, 4 мм
Стік x, не більше
Недорезов a, не більше
Примітка. Ширина вузьких проточек може бути зменшена до 1, 5 кроку.

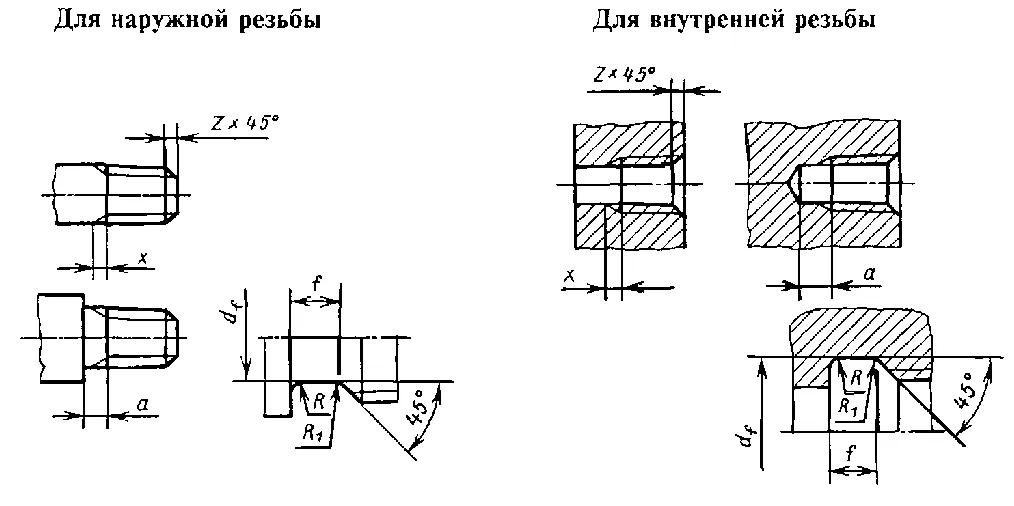

5. Розміри збігаючи, Недорезов, проточек і фасок для трубної конічної різьби по ГОСТ 6211 повинні відповідати зазначеним на рис. 11 і в табл. 5.
Чорт. 11
Таблиця 5
Розміри в міліметрах
Позначення розміру різьби
Число кроків на довжині 25, 4 мм
Стік x, при вугіллі забірної частини інструменту 20 °, не більше
Недорезов a, не більше
Стік x, не більше
Недорезов a, не більше
Примітка. Ширина вузьких проточек для внутрішньої різьби може бути зменшена до 1, 5 кроку.

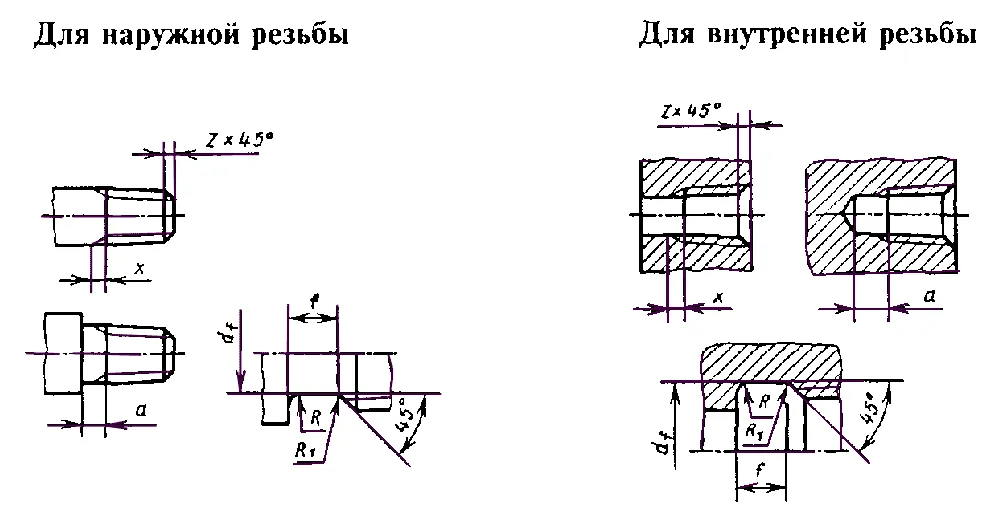

6. Розміри збігаючи, Недорезов, проточек і фасок для конічної дюймової різьби з кутом профілю 60 ° по ГОСТ 6111 повинні відповідати зазначеним на рис. 12 і в табл. 6.
Чорт. 12
Таблиця 6
Розміри в міліметрах
Позначення розміру різьби
Число кроків на довжині 25, 4 мм
Стік x, при вугіллі забірної частини інструменту 20 °, не більше
Недорезов a, не більше
Стік x, не більше
Недорезов a, не більше

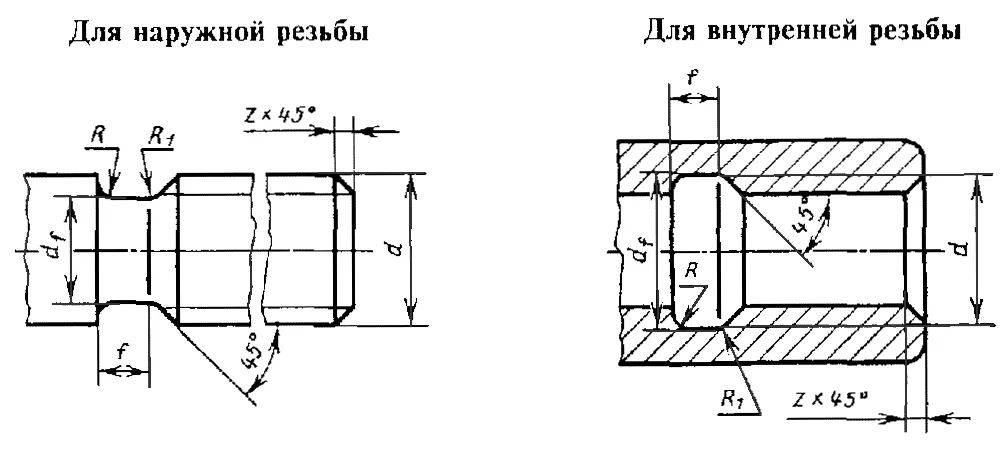

7. Розміри проточек і фасок для зовнішньої і внутрішньої трапецеидальной одноходовой різьблення повинен відповідати зазначеним на рис. 13 і в табл. 7.
Чорт. 13
Таблиця 7
У міліметрах
Зовнішня різьба df
Внутрішня різьба df
Примітка. Для многозаходной трапецеїдальної різьби ширину проточки приймають рівною ширині проточки однозаходной різьблення, крок якої дорівнює ходу многозаходной різьблення. Розміри інших елементів приймати по табл. 7.
(Змінена редакція, Зм. № 1).
8. (Виключено, Змін. № 1).
9. Допускається застосовувати замість проточек, зазначених на рис. 9 - 13 і в табл. 3 - 7, при f 2 мм симетричні проточки (без фаски) з радіусом заокруглення з обох сторін, рівним R.
10. Для зовнішньої трубного циліндричного різьблення при виконанні різьби на прохід, а також при виконанні різьби в упор, в разі застосування нормального Недорезов і нормальної ширини проточки, рекомендується застосовувати різьбоутворюючі інструмент з кутом забірної частини 20 °, в разі застосування зменшеного Недорезов і вузькою проточки - з кутом забірної частини 30 °.
Для внутрішньої трубної циліндричної різьби при виконанні різьби в упор, в разі застосування нормального Недорезов і нормальної ширини проточки, рекомендується застосовувати різьбоутворюючі інструмент з довжиною забірної частини не більше трьох кроків, в разі застосування зменшеного Недорезов і вузькою проточки - з довжиною забірної частини не більше двох кроків.
11. (Виключено, Змін. № 1).
12. Граничні відхилення розмірів проточек df і f призначають виходячи з конструктивних вимог до виготовленим деталям.
(Введено додатково, Змін. № 1).
1. РОЗРОБЛЕНО І ВНЕСЕНО Державним комітетом СРСР по стандартах
2. ЗАТВЕРДЖЕНО І ВВЕДЕНО В ДІЮ Ухвалою Державного комітету СРСР по стандартах від 09.07.80 № 3501
3. ЗАМІНУ ГОСТ 10549-63
4. НОРМАТИВНО-ТЕХНІЧНІ ДОКУМЕНТИ
