Мишачий моддінг, КомпьютерПресс
Нині використовуються як оптичні, так і Оптомеханические миші. Принципи роботи цих типів маніпуляторів були неодноразово описані 1. тому в рамках даної статті цю тему ми зачіпати не будемо. З точки зору можливостей для моддінгу тип наявного у вашому розпорядженні маніпулятора не має великого значення: описані нижче модифікації (за винятком однієї) можна реалізувати в пристроях обох типів.
Отже, приступимо. Перш за все необхідно відключити миша від комп'ютера і розібрати її. Зазвичай корпус миші складається з двох рознімних частин # 151; підстави (на якому встановлена друкарська плата з мікроперемикачами, датчиком реєстрації переміщень та необхідної для його роботи електронікою) і верхньої частини з прикріпленими до неї рухливими панелями кнопок (рис. 1). Частини корпусу можуть бути скріплені між собою або за допомогою гвинтів (зазвичай трьох або чотирьох), або комбінацією одного-двох гвинтів і пари засувок. Головки гвинтів можуть бути просто втоплені в основу корпуса # 151; в цьому випадку їх видно відразу. Якщо ж візуально виявити розташування гвинтів не вдається, то, швидше за все, їх головки заховані під ніжками-накладками. В цьому випадку за допомогою гострого предмета слід обережно відокремити ніжки від заснування (рис. 2).

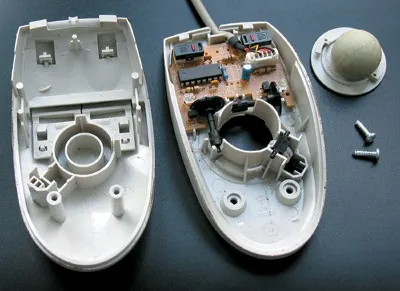

Мал. 1. Оптомеханические миша в розібраному вигляді

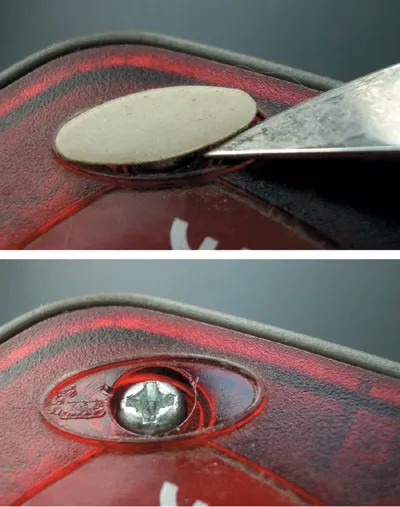

Мал. 2. Іноді головки гвинтів приховані під ніжками-накладками
Відкрутивши гвинти, акуратно знімаємо верхню частину корпусу. Якщо у вас Оптомеханические миша, то перед розбиранням не забудьте вийняти з маніпулятора кульку.
«Голубоглазая» миша
аиболее простий варіант модифікації оптичної миші полягає в заміні світлодіода оптичного датчика (з цілком зрозумілих причин для Оптомеханические моделей дана дія не застосовується). Ця нехитра операція дозволяє змінити колір підсвічування датчика. У переважній більшості оптичних мишей в якості джерела світла, необхідного для роботи сенсора, використовується червоний світлодіод. Для того щоб зробити свою миша більш оригінальною, можна замінити червоний світлодіод на синій.
Перед тим як приступити до модернізації, потрібно знайти світлодіод підсвічування сенсора на друкованій платі. У деяких моделях мишей він може бути укладений в прозорий або непрозорий пластиковий кожух (рис. 3), який перед випаюванням світлодіода потрібно акуратно зняти (рис. 4). В якості заміни необхідно підібрати світлодіод, габарити і яскравість світіння якого відповідають характеристикам штатного елемента # 151; в іншому випадку модифікована миша виявиться непрацездатною.

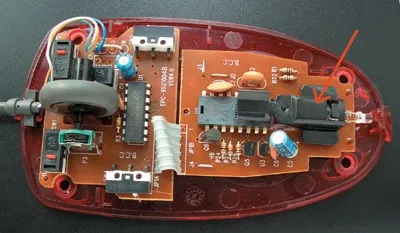

Мал. 3. У даній моделі світлодіод оптичного сенсора закритий пластиковим кожухом

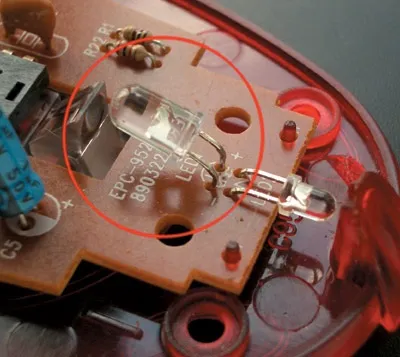

Мал. 4. Світлодіод оптичного сенсора
Озброївшись паяльником, видаліть штатний світлодіод і встановіть на його місце новий (рис. 5). Оскільки світлодіод є напівпровідниковим приладом, при його установці необхідно дотримуватись полярності. Після цього має сенс підключити мишу до комп'ютера і переконатися в тому, що встановлений на платі світлодіод працює. Якщо при подачі живлення на миша світіння не спостерігається, слід перевірити надійність монтажу і полярність світлодіода.
Мал. 5. Вид нижній частині корпусу миші до модифікації (зверху) і після
При позитивному результаті залишається лише встановити на світлодіод пластиковий кожух (якщо така була) і зібрати корпус миші.
Світло у віконці
есьмь ефектного результату можна досягти, встановивши для миші додаткове підсвічування. Для цього буде потрібно один або кілька світлодіодів і резистор.

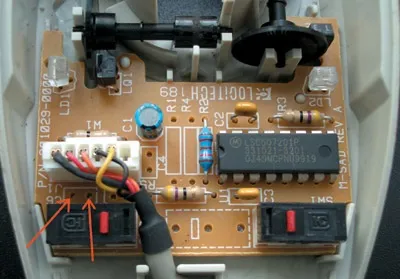

Розібравши миша, перш за все необхідно знайти зручне місце для підключення харчування додаткової «ілюмінації». Зазвичай в мишах використовуються універсальні друковані плати, розраховані на збірку декількох різних модифікацій маніпулятора. З цієї причини на платі практично будь-який миші є вільні монтажні отвори, які дуже зручно використовувати для підключення проводів від додаткового навантаження.
Необхідна для роботи електронних компонентів миші харчування (+ 5 В) подається по інтерфейсного кабелю. Часто на друкованій платі є табличка із зазначенням функцій проводів кабелю, і визначити жили «землі» і шини харчування можна за їх кольором. Якщо такої таблички немає, можна продзвонити кабель інтерфейсу за допомогою тестера або мультиметра і знайти шукані дроти, керуючись схемою цоколевки роз'ємів USB і PS / 2, наведеної на рис. 6. Після цього знайдіть вільні монтажні отвори на доріжках, відповідних «землі» і шині харчування, і акуратно припаяйте до них дроти. У прикладі на рис. 7 для цієї мети підійшли порожні монтажні отвори, призначені для установки конденсатора.
Мал. 6. Цокольовка роз'ємів USB і PS / 2
Мал. 8. Схема підключення одного світлодіода
Тепер зберіть ланцюг з включених послідовно світлодіода і резистора (рис. 8). Номінал резистора (в Омасі) можна розрахувати, розділивши величину напруги харчування (5 В) на значення робочого струму використовуваного світлодіода, виражене в амперах. Наприклад, для світлодіода з робочим струмом 20 мА знадобиться резистор номіналом 250 Ом (5 / 0,02 = 250). Якщо один світлодіод не забезпечує належну ефективність підсвічування, можна паралельно йому підключити ще один або два (рис. 9) # 151; в цьому випадку встановіть резистор з меншим номіналом. Варто також мати на увазі, що яскравість світіння світлодіодів різного кольору при одній і тій же величині протікає через них струму буде істотно відрізнятися. Наприклад, якщо необхідно підключити разом синій і червоний світлодіоди, то, щоб забезпечити однакову яскравість їх світіння, потрібно включити в схему додатковий резистор (R2) номіналом близько 200 Ом (рис. 10).
Мал. 8. Схема підключення одного світлодіода
Мал. 9. Схема підключення двох однакових світлодіодів
Мал. 10. Схема підключення двох світлодіодів різного кольору
Встановивши світлодіоди всередині корпусу і підключивши до них дроти від шини харчування (рис. 11), перевірте працездатність схеми (а заодно і миші). Якщо все працює, можна переходити до другого етапу модифікації. Завдання полягає в тому, щоб ефектне світіння можна було побачити зовні. У разі якщо в корпусі миші є прозорі або напівпрозорі елементи або вставки, ніяких проблем немає. А ось якщо для модифікації була обрана миша з повністю непрозорим корпусом, доведеться його доопрацювати.

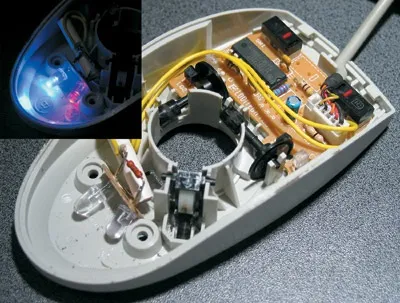

Мал. 11. Два світлодіоди, встановлені в корпусі миші
Найпростіший варіант # 151; просвердлити в корпусі миші круглий отвір і зсередини вклеїти в нього світлодіод. Можна вчинити інакше: просвердлити на бічній і / або верхній частині корпусу миші кілька отворів малого діаметра, через які буде видно світло від розташованих усередині світлодіодів (рис. 12). Ці отвори можна розташувати у вигляді геометричної фігури або букви # 151; в темному приміщенні це буде виглядати дуже ефектно.
Мал. 12. Набір декоративних отворів, що утворюють літери
Досвідченим моддерам можна запропонувати більш складний і, мабуть, самий ефектний варіант. Виріжте в корпусі миші віконце # 151; прямокутне, кругле або довільної форми. Потім з прозорого або напівпрозорого пластика виріжте вставку, відповідну формі цього віконця, і акуратно вклейте її в корпус. Вельми ефектно підсвічування такого віконця виглядає при поєднанні двох світлодіодів різних кольорів # 151; наприклад червоного і синього.
Вітер під рукою
араз вже навряд чи можна достовірно з'ясувати, кому з моддеров першому прийшла в голову ідея забезпечити миша системою охолодження долоні. Незважаючи на те, що користь від подібного доповнення вельми сумнівна, дана модифікація стала дуже популярною і більш того # 151; в даний час подібне рішення вже реалізовано в деяких серійно випускаються маніпуляторах (наприклад, в моделі Xenix Optical Wheel Mouse). Так що якщо в спекотний літній день ви відчуєте, що вашій долоні дійсно не завадить легкий бриз, то описана нижче модифікація # 151; для вас.
На жаль, для цієї модифікації підійде не всяка миша: навіть маленький вентилятор вимагає досить багато місця для установки. Тому перед тим, як приступити до подальших дій, слід оцінити обсяг наявного в корпусі миші вільного простору і переконатися, що обраний вами вентилятор там поміститься.
Мал. 13. Мініатюрний вентилятор (25Ѕ25 мм)
Якщо знайти готовий вентилятор відповідних розмірів не вдалося, можна зробити його самостійно. Для цього знадобиться мініатюрний електродвигун, що працює від напруги 5 В, # 151; наприклад витягнутий з відслужило свій термін оптичного приводу (рис. 14).
Мал. 14. Двигун, витягнутий з механізму відкривання лотка старого приводу CD-ROM, цілком згодиться для виготовлення вентилятора
Для виготовлення крильчаткивентилятора підійде шматок тонкого пластику. Намітьте на заготівлі центр, накресліть коло потрібного діаметру і акуратно виріжте його. Потім виконайте в центрі отвір такого діаметру, щоб заготовка з деякими труднощами насаджувалася на вал двигуна (рис. 15).
Мал. 15. Заготівля для виготовлення крильчаткивентилятора
Вирізаний круг розділіть лініями на чотири сектори рівної величини (в принципі, кількість лопатей можна збільшити до шести або навіть восьми, однак процес виготовлення крильчатки в цьому випадку зажадає неабиякою вправності) і зробіть по цих лініях акуратні надрізи, що не доходять 2-3 мм до центру кола (рис. 16).

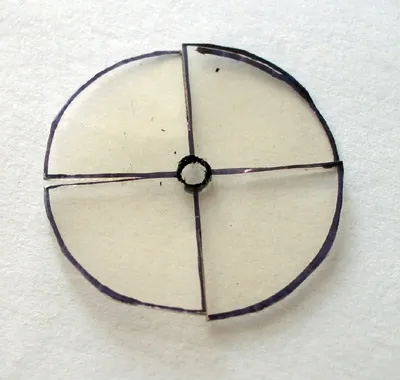

Мал. 16. Радіальними надрізами намічені майбутні лопаті
Тепер потрібно надати лопатей вигнутий профіль. Злегка прогрів сектор заготовки над полум'ям свічки або спиртівки, добийтеся розм'якшення пластику і за допомогою пінцета відігніть краю лопаті на невеликий кут щодо площини заготовки. Охолонувши, заготівля затвердіє; при цьому лопаті збережуть додану їм форму (рис. 17). Цю операцію зручніше проводити поетапно, обробляючи кожну лопать окремо.
Мал. 17. Формування лопатей завершена
Тепер насадите готову крильчатку на вісь двигуна і зафіксуйте краплею клею # 151; саморобний вентилятор готовий (рис. 18).
Мал. 18. Саморобний вентилятор готовий
Підключіть до двигуна дроти для подачі живлення і Підпаяйте їх до друкованої плати (як знайти шину харчування, описано в попередньому розділі). Щоб мати можливість відключати вентилятор, систему охолодження миші можна доповнити мініатюрним вимикачем, розмикальним ланцюг живлення двигуна (рис. 19). У показаному на рис. 20 прикладі був використаний малогабаритний ползунковий перемикач. Для того щоб вивести його важіль назовні, в бічній частині корпусу довелося зробити невеликий прямокутний отвір.

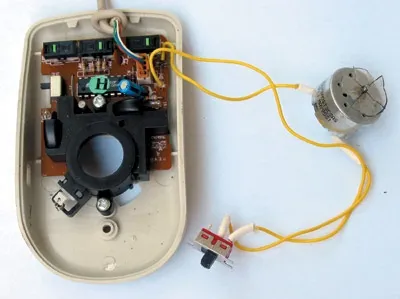

Мал. 19. Зібрана ланцюг з вентилятора з вимикачем підключена до друкованої плати
Щоб вентилятор зміг успішно виконувати свою функцію, в корпусі миші необхідно виконати отвори для вільної циркуляції повітря. Розташування, форма, діаметр і кількість цих отворів залежать від розташування вентилятора і від вашої фантазії. Варто також передбачити отвори для забору повітря на бічній або нижній панелі корпусу. Правда, занадто захоплюватися не варто # 151; від великої кількості виконаних отворів корпус миші може втратити міцність.
Закріпити вентилятор всередині корпусу миші можна за допомогою клею або двостороннього самоклеїться матеріалу, що застосовується для фіксації настінних гачків (спінена основа заодно буде виконувати роль демпфера, що поглинає вібрацію працюючого двигуна). Залежно від особливостей модифікується миші і конструкції наявного вентилятора його можна прикріпити або до нижньої (див. Рис. 20), або до верхньої частини корпусу (рис. 21).

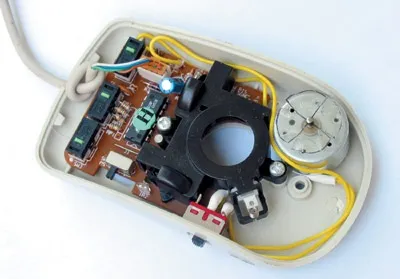

Мал. 20. Вентилятор і вимикач встановлені всередину корпусу

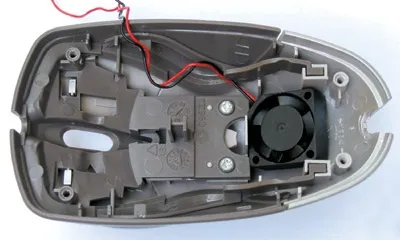

Мал. 21. Для миші, показаної на рис. 3, єдиним варіантом розміщення вентилятора є кріплення
на верхню частину корпусу
важливі зауваження
еобходимо мати на увазі, що наявність додаткової електричної навантаження призведе до збільшення споживаного мишею струму (зазвичай це значення становить 100 мА). Відповідно до діючих стандартів максимальне значення споживаного струму при підключенні до портів USB комп'ютера або активного USB-концентратора не повинно перевищувати 500 мА # 151; чого з лишком вистачає і на додаткові світлодіоди, і навіть на двигун вентилятора. Однак якщо миша підключена через концентратор, який не має зовнішнього джерела живлення (наприклад, вбудований в клавіатуру), то обмеження на споживаний струм може становити всього 100 мА на порт. Підключати модифіковану миша до таких USB-портів не слід.
Перш ніж почати користуватися модифікованого пристрою уважно перевірте правильність і надійність монтажу встановлених елементів і переконайтеся в тому, що вони не перешкоджають нормальній роботі штатних вузлів маніпулятора (датчиків переміщення, кнопок і т.п.)!
