Міні-трактор саморобний - як зібрати своїми руками
При наявності в господарстві великих посівних площ, обійтися без механізації праці неможливо. Для цього використовуються мотоблоки та міні-трактори, які завдяки навісного устаткування, здатні виконати повний цикл сільськогосподарських робіт.
Однак якісне обладнання, має відповідну вартість, тому деякі фермери використовують в господарстві саморобний міні-трактор. Виготовити таку техніку не так складно, як здається на перший погляд.
Найпростіший варіант, це зробити саморобний міні-трактор з мотоблока, за допомогою установки спеціального адаптера.
Практично всі виробники надають таку можливість. Варто відзначити, що існують моделі повністю зібрані своїми руками. Розглянемо варіанти виготовлення основних вузлів.
переваги саморобок
За своїми технічними параметрами, саморобні агрегати практично не відрізняються від заводських моделей. При цьому, витрати на їх створення значно нижче.
Відразу варто уточнити, що розрахувати необхідну тягове зусилля і визначити необхідну кількість матеріалу допоможуть креслення. Для створення такої схеми потрібні певні знання в області інженерної механіки. Однак можна скористатися вже готовими схемами, взятими на просторах інтернету.
Збірка за готовими кресленнями не представляє особливої праці: більшість вузлів знімається з несправної техніки, і встановлюються в готовому вигляді. Це досить практично і вигідно - проблем із запчастинами при ремонті практично не виникає.
Крім того, використання готових гідрораз'ёмов і адаптерів дозволяють використовувати навісне обладнання заводського виконання.
Якщо саморобна техніка буде пересуватися по федеральних трасах, потрібно отримати відповідний дозвіл в ГИБДД.
Тепер розглянемо схему зборки основних вузлів трактора.

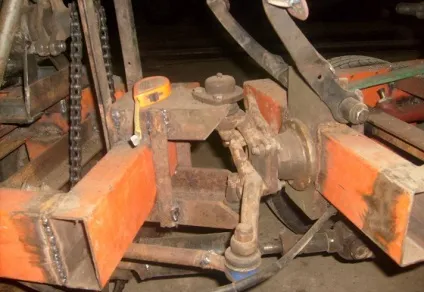

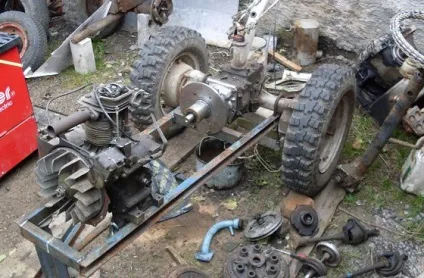

Для виготовлення підстави потрібно прокатний швелер. Цей матеріал здатний витримувати динамічні навантаження. Зазвичай рама - це зварна конструкція, виконана з поперечних траверсів і поздовжніх лонжеронів.
Краще відразу передбачити можливість кріплення двигуна, опор заднього і переднього моста, водійського сидіння.
Зустрічаються варіанти виготовлення з ламаються рамою. Такі вироби мають більшу маневреність, тому підходять для роботи на обмежених просторах і навіть в теплицях.
Такі конструкції також виготовляються з швелера, але робиться не монолітна основа, а дві напіврами. Елементи конструкції з'єднуються шарнірним з'єднанням, для цього можна використовувати карданвал вантажного авто.
Рама для самодедльного трактора
Силова установка

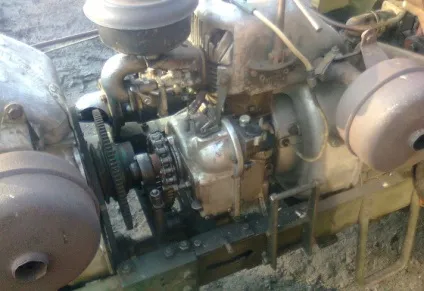

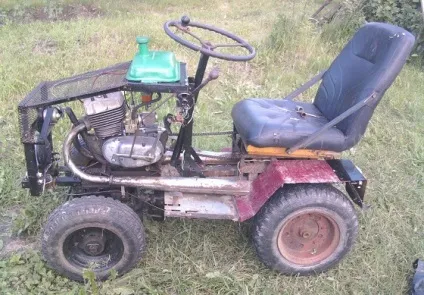

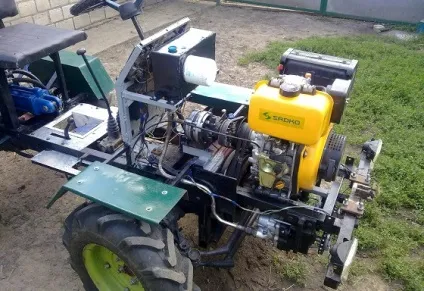

Ключовим вузлом саморобної техніки є двигун. Оптимальним варіантом буде використання будь-якого двигуна, потужністю близько 40 кінських сил. Такими характеристиками володіють силові установки мототехніки, тому міні-трактор з двигуном від мотоцикла, це досить часте явище.
Зустрічаються в господарствах і трактора з двигуном ЗиД 4.5. Це чотиритактний агрегат, з одним циліндром і повітряної схемою охолодження. Зверніть увагу, що даний двигун працює на бензині. Тому при використанні техніки в холодну пору року потрібно установка системи холодного запуску.
Вибір двигуна цілком залежить від потреб фермера. Слабосильна установка не зможе працювати з деякими видами навісного обладнання, виникнуть труднощі при обробці цілинних ділянок грунту.
Ходова частина
Зверніть увагу, що саморобки можуть виготовлятися на колісному або гусеничному ходу. Перший варіант зустрічається набагато частіше.
Якщо виникла необхідність зробити саморобний гусеничний міні-трактор, можемо запропонувати цікаву схему виготовлення рушія. Роль ковзанок виконують колеса, зняті з садової візки, як траків йдуть автомобільні покришки з глибоким протектором.
Покришки розрізаються навпіл, потім з'єднуються разом і заклёпиваются металевими пластинами. В результаті виходить гусенична модель, з питомо низьким тиском на грунт і високою прохідністю.
Якщо техніка виготовляється на колісному ходу, можна використовувати готові мости від легкових автомобілів. Це застосовується якщо міні-трактор буде повнопривідний. Якщо схема 4х4 неважлива, встановлюється будь саморобний передній міст. Він буде виконувати функцію керованого шасі, задній міст буде ведучим.
Трансмісія
У схему трансмісії рекомендується обов'язково включити понижуючий редуктор. Це істотно спростить експлуатацію техніки при виконанні орних робіт.
Саморобний реверс-редуктор зробити досить складно, тому краще скористатися готовим вузлом, знятим з мотоцикла або несправного мотоблока. Для з'єднання редуктора з заднім мостом використовується ремінне зчеплення або черв'ячний вал.
Щоб техніка могла працювати з навісним обладнанням, необхідна гідравлічна система. Цей вузол зазвичай збирається з подають насосів і гідрораз'ёма. З огляду на, що гідравліка своїми руками створюється з вже готових елементів, можна додатково встановити гідропідсилювач керма.
Рульове управління багато в чому залежить від рами міні-трактора. Наприклад, при використанні шарнірно-зчленовані рами, повертаються НЕ колеса, а частина напіврами. Для цього використовується пара зубчастих шестерень: одна кріпиться до рульової колонки, інша - приварюється до майданчика передній напіврами.
Часто схема рульового керування складається з руків'я мотоблока, але в цьому випадку використання реверс-редуктора стає недоцільним: технікою складно управляти при русі заднім ходом.
Навісне обладнання

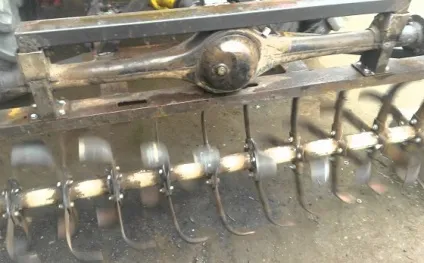

Більшу частину додаткового обладнання можна також виготовити самостійно. Розглянемо, як збирається саморобна фреза на міні-трактор.
- Виготовляємо раму. Для цього підійдуть шматки профтруби або швелер. Зверніть увагу, що розміри рами залежать від потужності трактора: малопотужний двигун не зможе працювати з шірокоохватним обладнанням. Відразу встановлюємо кронштейни для колісної пари.
- Монтуємо вал, який буде з'єднуватися з ВВП міні-трактора. Для цього підійде труба діаметром 5 сантиметрів, закріплена до рами за допомогою опорних підшипників.
- Для виготовлення фрез підійдуть металеві пластини, товщиною не менше 12 мм. Кожна фреза оснащується трьома ножами зігнутої форми. Ріжучі елементи кріпляться до пластин різьбовими з'єднаннями.
При роботі з такою фрезою, транспортна швидкість не повинна перевищувати 4 км / год.
