Міні комп'ютер (неттоп) своїми руками
Думка про маленького, але в той же час продуктивному комп'ютері зародилася у мене вже давно, але все виявилося не так просто ... Купувати готовий неттоп, я не хотів, по ряду причин: по-перше - це зовнішній блок живлення, а мені хотілося цільного, готового пристрою, а по-друге, практично неможливість апгрейда, так як знайти потрібну системну плату навряд чи б вдалося. Ви скажете - "ну є ж корпусу Mini-ITX", так, але в них або нестандартний блок живлення, який не можна буде замінити, або зовнішній, який бовтається окремим пристроєм. Деякі корпусу зі стандартними блоками харчування, але і їх розміри вже не назвеш компактними.
Для майбутнього міні комп'ютера була обрана наступна конфігурація:
- Перетворювач напруги 12В / ATX - KIT PW12-ATX-70
- Блок живлення - Страж М-912 12В, 5A стабілізований
- Охолодження - DeepCool XFAN 5

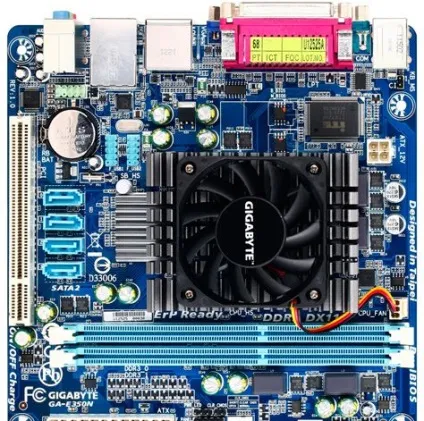

- Материнська плата - Gigabyte GA-E350N

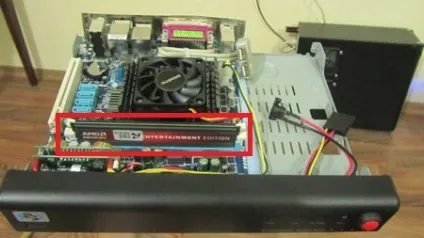

- Пам'ять - AMD DDR3-1333 4096MB

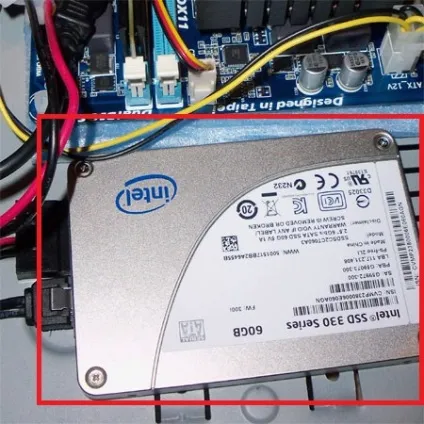

- SSD накопичувач - Intel 330 60GB 2.5
У радіо - магазині була придбана звичайна кнопка харчування без фіксації, щоб увімкнути комп'ютер.

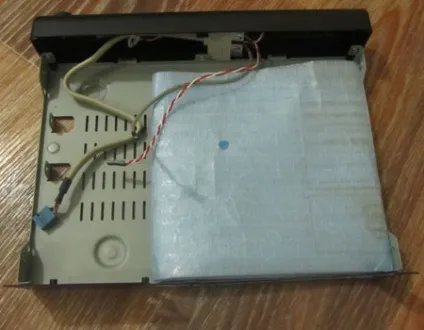

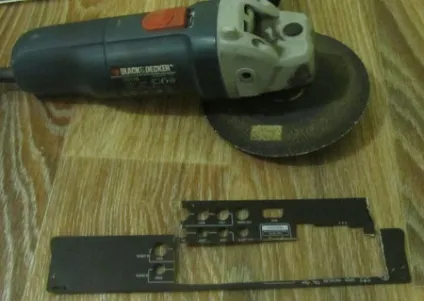

Задня панель була оброблена болгаркою для висновків материнської плати.

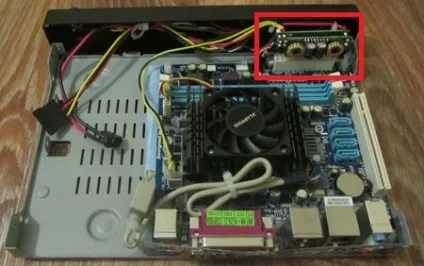

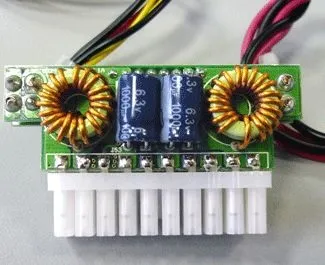

Встановлюємо перетворювач харчування.

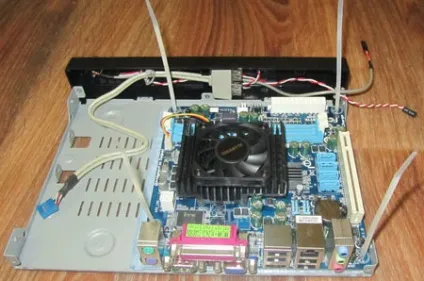

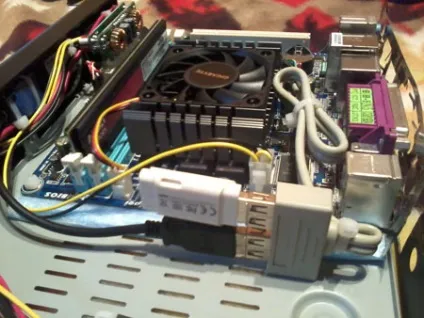

Для Wi-Fi модуля, який було вирішено розташувати в передній / ПЛАСТИКОВОЇ частини корпусу, був виготовлений коротенький подовжувач. Встановлюємо Wi-Fi, підключаємо флешку (як додатковий носій інформації, але в подальшому було знято).

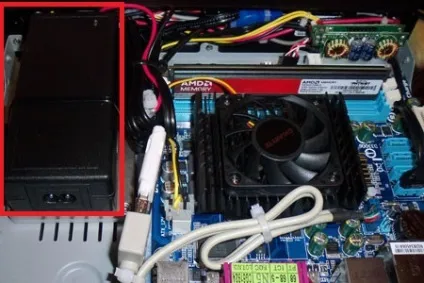

Відразу над SSD накопичувачем, розташувався блок живлення, і був зафіксований все тими ж стяжками.

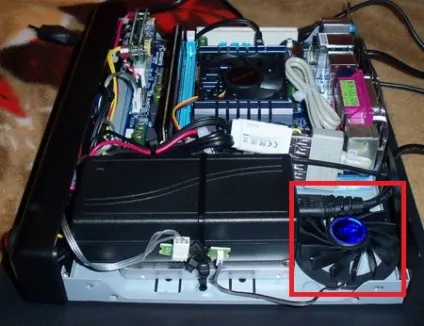

Встановлюємо кулер, який був знятий з охолодження DeepCool XFAN 5.

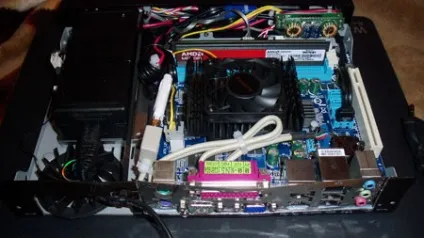

Фінальний вид (як я думав).

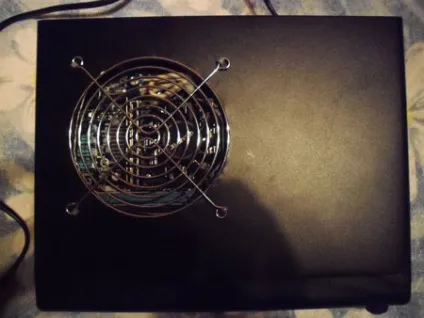

Але після установки Windows 7 і основного пакету програм, стало ясно, що встановлене охолодження, майже не затягує повітря з тієї частини корпусу, де встановлений процесор. І як наслідок - процесор нагрівався до 64 градусів Цельсія. Виходячи з цього, було прийнято рішення прорізати отвір над материнською платою для забору повітря.

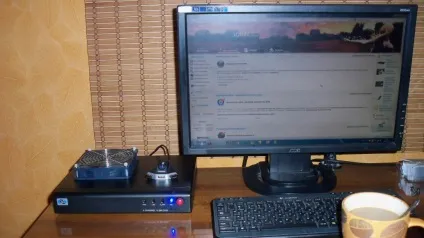

Наш міні комп'ютер в роботі

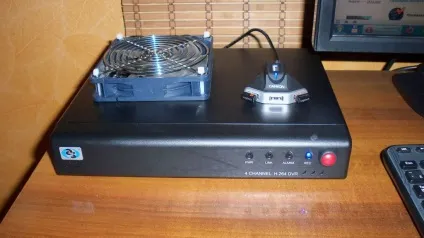

P.S. ну, а якщо піддавати даний комп'ютер "насильству" в іграх або інших ресурсномістких завданнях, то можна посилити систему охолодження і отримати наступний варіант:
