Автогенна зварювання та різання знайшла широке застосування, що пов'язано з її універсальністю в роботі з різними металами. Міні-автоген - це крок в напрямку підвищення зручності використання такого методу в домашніх умовах і можливості легкого транспортування апарата.

Даний тип зварювання металів особливо полюбили маленькі майстерні, розташовані часом в віддалених районах і сільській місцевості. Міні-автоген дозволяє забезпечити ремонтні роботи з виїздом на місце. Невелике і зручний пристрій цього типу можна виготовити своїми руками і потім використовувати на свій розсуд.

особливості автогену

Автоген являє собою пристрій для проведення газового зварювання або різання металевих виробів. Сварка автогеном заснована на розплавлення металів полум'ям, викликаним сумішшю кисню і пального газу: водню, ацетилену, бутану, пропану, парів бензину і т. Д. Процес з'єднання проводиться наступним чином:

Способи зварювання автогеном.

• вводиться присадний матеріал;
• за допомогою полум'я палаючих газів в зоні зварювальної ванни розплавляються кромки заготовок і присадний матеріал;
• при затвердінні розплаву утворюється зварний шов.

Склад і розміри присадочного стержня вибираються виходячи з матеріалу деталей і їх товщини.

Розігрів матеріалів до плавлення відбувається порівняно повільно, що забезпечує рівномірний прогрів зони. Сварка автогеном за рахунок цієї особливості термічного режиму володіє головними перевагами: можливістю з'єднання сталевих пластин малої товщини, зварювання кольорових металів. легованих сталей, що не допускають різке отжиг при обробці, з'єднання і ремонту чавунних деталей.

Повернутися до списку

Принципи мініатюризації автогену

Одним з недоліків автогенного зварювання є громіздкість стандартного устаткування. В даний час пропонуються міні-апарати, що дозволяють переносити весь зварювальний комплект вручну. Громіздкість конструкції практично повністю викликають джерела газу. Балони і генератор ацетилену мають досить великі габарити і масу, що вимагає транспортних засобів. Сучасний міні-автоген можна переносити у вигляді невеликого ручного інструменту, покладеного в чемоданчик. Джерелами газу в таких апаратах служать невеликі балончики зі стисненим газом: кисень, бутан, пропан і т.д. Недоліком таких міні-пристроїв є висока ціна і малий обсяг балончиків, що викликає проблеми при проведенні робіт у віддалених районах.

Зробити автоген, що володіє власним джерелом газу і невеликий спрощеної пальником, можна своїми руками. Такий портативний апарат може містити саморобний генератор водню (за принципом електролізу), що дозволить досить тривалий час забезпечувати харчування газового зварювання без заміни балонів.

Повернутися до списку

Простий міні-автоген

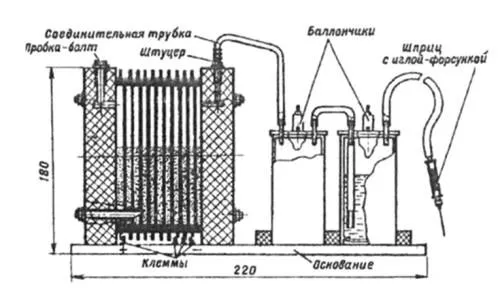

Малюнок 1. Схема електролізера для автогену.

Міні-автоген можна виготовити самостійно за принципом використання кисню і водню, отриманих методом електролізу лужного водного розчину. Такий генератор газу має невеликі габарити. Як джерело електроенергії для електролізу рекомендується звичайний випрямляч, за допомогою якого проводиться підзарядка акумуляторів. Технологія дозволяє генерувати потрібну кількість горючої суміші, не вимагає складного запірного обладнання і відповідає всім заходам безпеки.

Електролізер є дві основні пластини, між якими розташований ряд електродів у вигляді сталевих пластин. Зібрана таким чином батарея поміщається в електроліт - водний розчин КОН або NaOH. При подачі на електроди напруги постійного струму починається процес електролізу з виділенням водню і кисню. Вироблені гази відводяться через полімерну трубку в проміжну ємність, з якої подаються на водний затвор. В затвор заливається суміш дистильованої води з ацетоном в рівних пропорціях. Пройшовши через затвор, газ насичується горючої складової і надходить у форсунку пальника у вигляді готової для горіння газової суміші. На рис.1 приведена схема електролізера.

1.Трубка діаметром 10 мм; 2. Шпилька М8; 3. Гайка М8; 4 і 11. Основна пластина; 5. Болт М10; 6. Пластина-електрод; 7. Кільце гумове; 8. Штуцер; 9. Шайба; 10. Пластикова трубка діаметром 5 мм; 12. Штуцер; 13. Ємність проміжна; 14. Підстава; 15. Клема; 16. Трубка; 17. Форсунка; 18. Затвор.

Малюнок 2. Схема простий газового пальника.

Корпус електролізера рекомендується виконувати з оргскла товщиною не менше 10 мм, що дозволить контролювати рівень електроліту в ємності. Електроди можна виготовити у вигляді пластин товщиною 0,7-0,8 мм з листової нержавіючої сталі, трансформаторного заліза, нікелю. Всього встановлюється 9 електродів. Між пластинами закріплюються ізолюючі кільця товщиною близько 6 мм з гуми, стійкої до лугів і кислот, а також з маслобензостойкой властивостями. Шпильки, що кріплять основні пластини, в кількості 4 штук слід ізолювати кембриком.

Електричне живлення забезпечується зарядним пристроєм, що видає напругу в розрахунку по 2 В на один електрод (до 24 В). Хороші результати за обсягом газу показує пристрій для зарядки автомобільних акумуляторів типу ВА-2. В якості електроліту доцільно застосовувати лужний водний розчин з концентрацією лугу 6-8%.

Для корпусів проміжної ємності і затвора можна застосовувати балончики для газових запальничок. Штуцери обох ємностей найкраще виготовити з мідних або латунних трубок діаметром 4-6 мм і закріпити їх на верхній частині балончиків, на різьбі.

Корпус електролізера, ємності з'єднуються між собою поліхлорвінілової трубкою. Для надійності кріплення і герметичності вводів доцільно встановити штуцери, і трубку кріпити на них. У корпус затвора заливається попередньо підготовлена ​​суміш води з ацетоном (співвідношення 1: 1). Якщо створиться можливість замість неї залити метиловий спирт, то це дозволить збільшити температуру полум'я пальника до 2 600ºС. Ємність водного затвора з'єднується полівінілхлоридної трубкою з форсункою пальника, куди і надходить генерована і збагачена газова суміш.

Повернутися до списку

Виготовлення газового пальника

Для простої газового пальника будуть потрібні голки від крапельниці, забезпечені обмежувальними зажимами.

Для домашнього міні-автогену можна виготовити досить надійну газовий пальник дуже простої конструкції. На рис. 2 наведена схема такої конструкції.

Для подачі газової суміші рекомендується використовувати голку для накачування футбольних м'ячів. На відстані до 20 мм за допомогою надфіля робиться надріз, через який вводиться тонша голка від крапельниці, попередньо вигнута під 45ºС на відстані 15-20 мм. Конструкція фіксується мідним дротом і ретельно паяется, всі зазори герметизуються лаком.

Вихід великої голки з'єднується з електролізером, тобто призначений для подачі горючої газової суміші. Додаткове збагачення її киснем проводиться через малу голку, яка з'єднується з ємністю, заповненої стисненим повітрям.

Найпростішою ємністю може служити камера м'яча, Накочена насосом або полімерна пляшка, в яку загнаний повітря тим же насосом.

Використання голок від крапельниці доцільно ще і тим, що вони забезпечені обмежувальними зажимами, які можна застосувати для регулювання подачі газу в зону зварювання.

На цьому виготовлення простого міні-автогену закінчено. Після забезпечення подачі обох потоків газу в пальник вони, з'єднуючись, направляються одним потоком через голку назовні; виробляється підпалювання виривається газу і відбувається сварка. Температура в зоні зварювання досягає 1 600ºС, що досить для розплавлювання крайок металів і присадочного прутка.
