Мілліомметри - приставка до мультиметру
Іноді в радіоаматорського практиці виникає потреба виміру саб-омного опору. І купувати готовий прилад заради пари - трійки вимірювань не особливо посміхається. Запропонована мною схема - приставка до мультиметру, який може вимірювати мілівольтах - досконала проста і точність показань знаходиться на високому рівні. Зібрано на доступних компонентах. Особисто мною були перевірені і звірені з еталоном опору до 0.01 му включно. Вважаю, що опору нижче цієї позначки у звичайного радіоаматора якщо і зустрічаються, то вкрай рідко. По початку приставка замислювалася як прототип готового приладу, але потім, будучи задоволений результатом - залишив як є.
Схему ви можете побачити вище. Lm317 включена в режимі обмеження струму. При складеному резистори на 1.2 Ома струм - 1А. Мультиметр заміряє обмежується напруга на навантаженні. Таким чином, знаючи струм і напруга, можна по закону Ома вичистити опір. Для тих, хто не пам'ятає - ось формула:
Так як значення I нам відомо - 1А, то R = U. Іншими словами на екрані мультиметра ми отримуємо вже опір Омах.

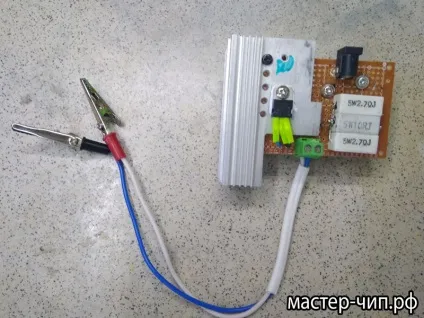

Фото готового пристрою:

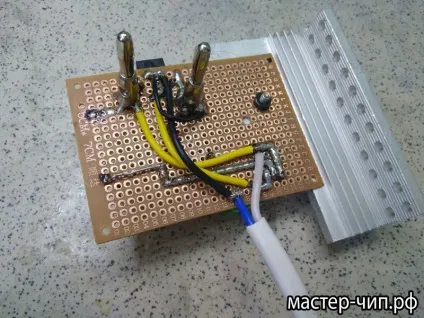

Lm317 встановлена на радіаторі від комп'ютерного блоку живлення. Як ми пам'ятаємо вверхнем стелю напряжженія lm317 40 вольт. При напрузі в 12 вольт вона ВЖЕ добре розігріває цей радіатор, так що при повторенні приставки враховуйте це. На зелений клемник спочатку подавалося напруга. Потім я встановив роз'єм живлення і Запаралеленими його з клемниками.

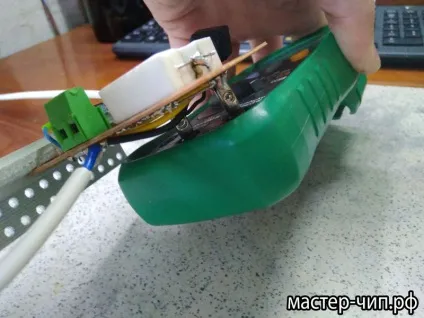

Як приставка до мультиметру:

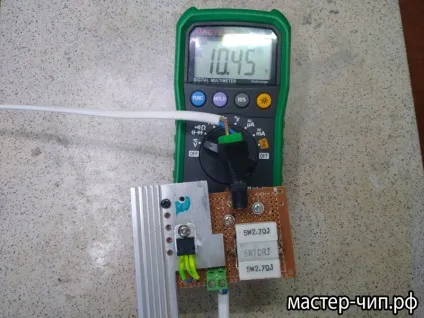

Ні на який необхідності в додатковій індикації роботи, тому що при підключенні до мультику на ньому показується входить на приставку напруга.

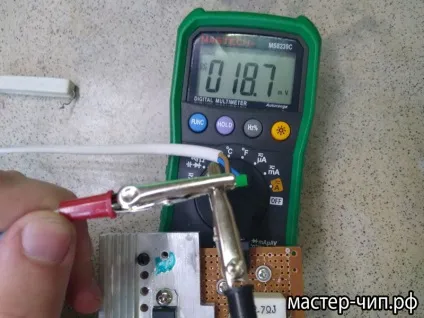

Початкова настройка дуже проста. Замикаємо між собою щупи і дивимося напруга:
У нас виходить 0.0187 Ом. Це і є опір проводів, і всіх з'єднань. Це і є та похибка, яку потрібно відняти з вимірювання. Ось наприклад:
Беремо резистор на 0.12 Ом. Отримуємо значення на мультиметри 0.1423 Ома.

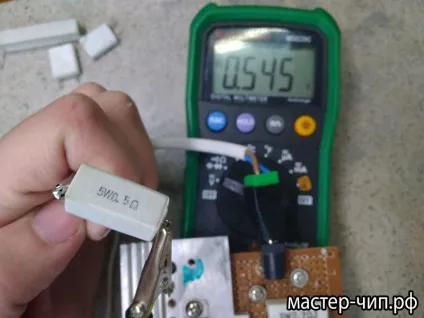

При опорі від 0.5 Ом - різниця вже не така суттєва:

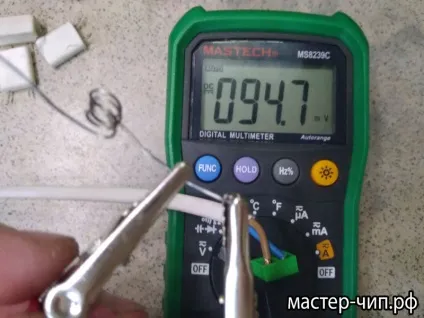

Тепер візьмемо шматочок Кантана і змотати його в спіральки для компактності:

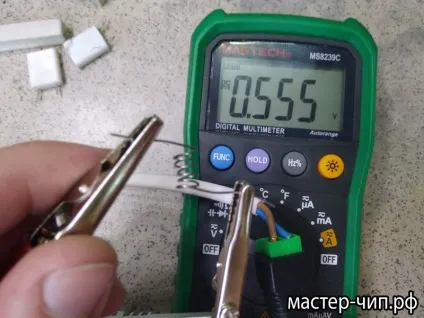

Кантана перетин 0.5мм. На останньому фото опір відрізка - 0.076Ом (не забуваємо про опір проводів).
Таким чином Монжо виміряти опір практично будь-якого металу, намоток на електронні парилки, опору шунтів і багато іншого.
Все, що було потрібно купити так це LM317 (ось тут) і крокодили (тут). Все інше - Випаяв з інших схема або було в наявності.
