Розпаювати я тут як то плату і все більше розумів, що тримати плату однією рукою і випоювати деталі інший, м'яко кажучи, не дуже зручно. До того ж це справа частенько обертається опіком пальців і перегрівом деталей, що не дуже добре для останніх.
Все це наштовхнуло мене на необхідність зробити пристосуватися, за допомогою якої можна було б полегшити та убезпечити цю працю. І тут я, прогулюючись по сайту, натрапив на статтю одного з мозгочінов, в якій він описував свій тримач для плат. Побродивши по інтернету і подивившись різні варіанти я вирішив зробити його в тому ж форматі що і SterAK тільки трохи зі своїм ухилом.

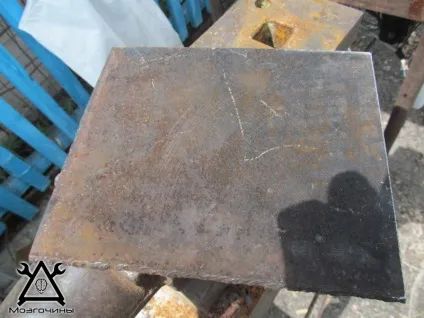

В якості підстави я вирішив використовувати залізну пластину, тому що такий варіант мені здався більш стійкий.
Наступним етапом був підбір станини, на якій будуть встановлюватися кріплення. Для цих потреб моєму розпорядженні виявилася (сталева здається) трубка з якого то розібраного пристрою, на краях якої були латунні вставки з нарізаною різьбою. Відзначивши розмір, я відрізав один з країв, тому що трубка була занадто довгою, і зачистив його від задирок.

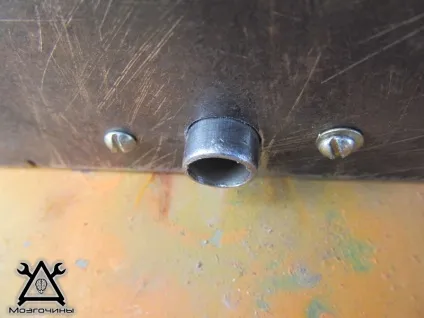

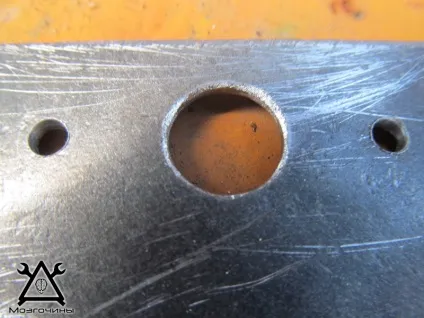

Наступним етапом було кріплення станини до основи. В першу чергу я вирішив просвердлити в підставі отвір, в яку буде вставлена станина. Це забезпечить її стійкість у вертикальному положенні.

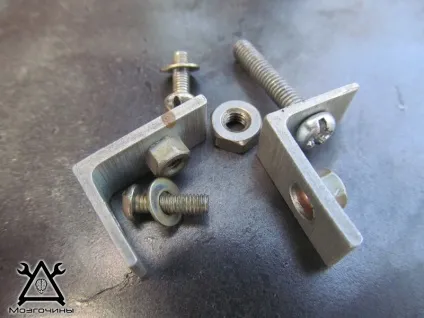

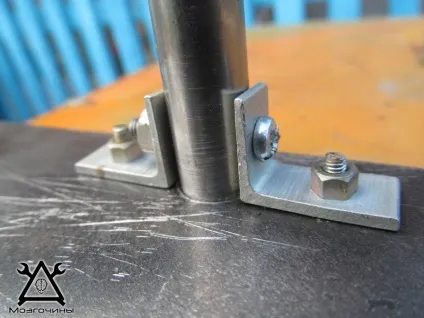

Щоб, станина мимоволі не оберталася навколо своєї осі і не провалювалася всередину підстави, я вирішив закріпити її до основи куточками. для яких просвердлив маленькі отвори.
У самій трубці я також просвердлив два отвори:
Ось що вийшло в результаті:

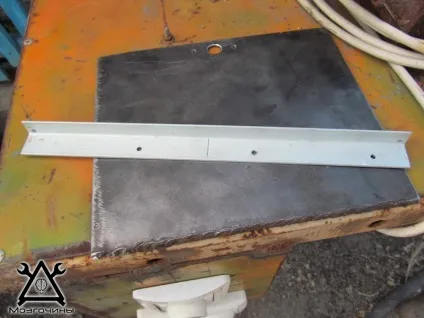

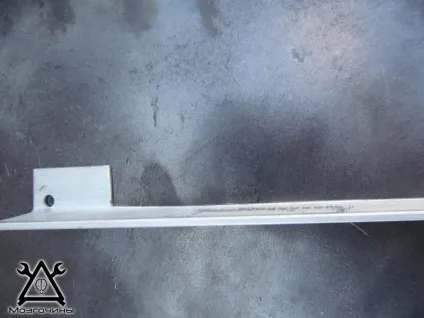

Далі необхідно було виготовити горизонтальні стійки. Їх я вирішив зробити з алюмінієвих пластин з куточками на краях. Для того, щоб зробити такі стійки, я просто обрізав цільні куточки так як показано на фотографії.

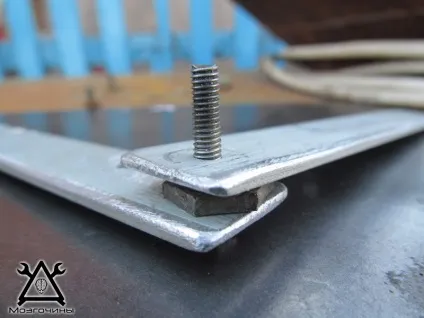

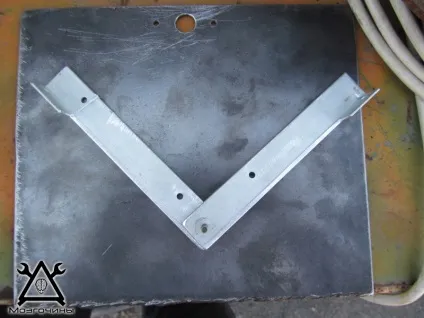

Обрізавши таким чином два куточка, я закріпив їх разом болтом, який надалі буде укручуватися в вертикальну станину.
Потім були виготовлені 4 лівих і правих пластини, на 2х з яких будуть кріпитися крокодильчики. Вирішив я їх зробити також з алюмінію, і дві центральних зробив такими, але тут я, чесно сказати, пролетів в своїх творчих пошуках.
Алюміній був трохи тонкий і тому гнувся при певному зусиллі, але переробляти і випилювати заново з заліза вже не було сил (справа була ввечері) і тому було вирішено залишити як є.

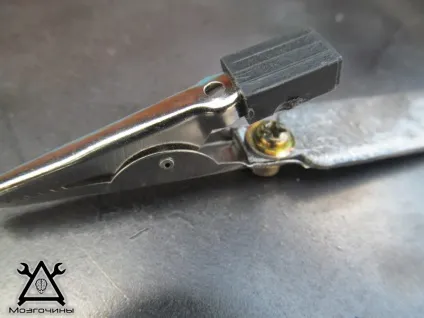

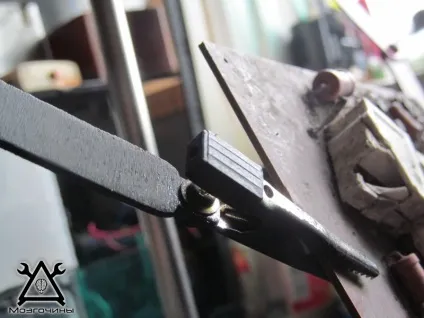

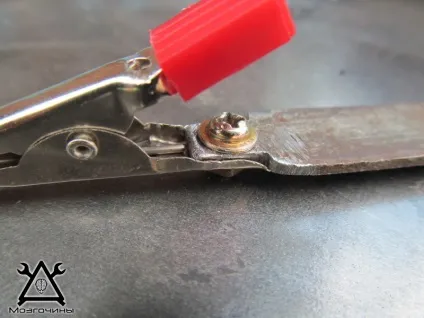

А ось останні пластини з крокодилами я зробив з заліза і радий, що вчинив саме так. По-перше вони важче за вагою, а тому менш рухливі, а по-друге, зігнути їх в рази важче, ніж алюмінієві.
Кріпив я все на болти, тому що не зрозумів ще тієї системи якої паял SterAK. але і мій варіант мене задовольнив, при сильній затягуванні елементи теж непогано кріпляться між собою.

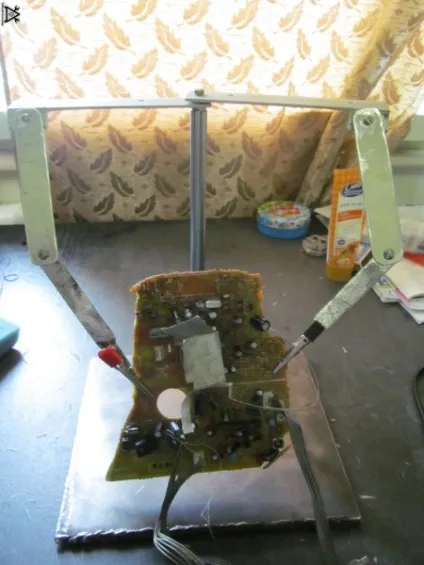

Всі елементи готові, залишилося тільки зібрати їх воєдино і ось що вийшло:

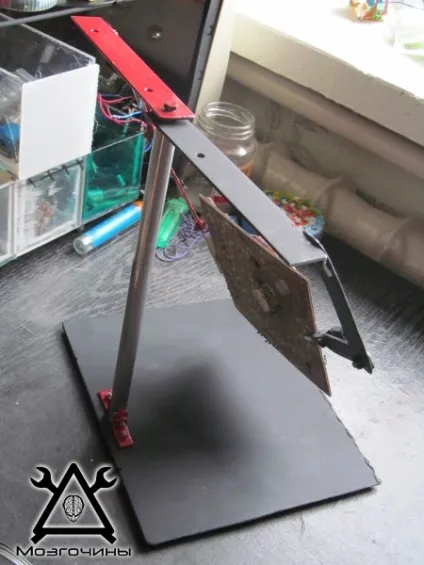

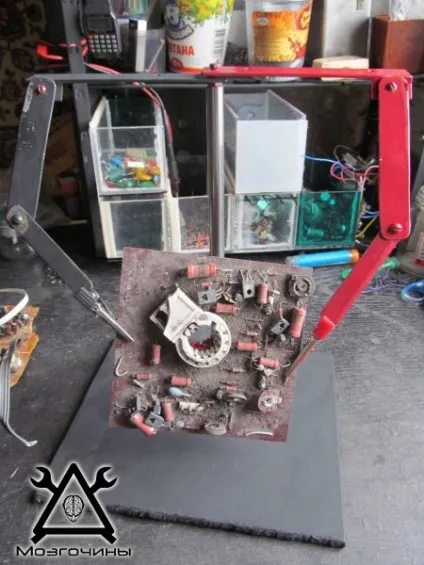

Залишилося тільки пофарбувати «його» і робота практично закінчена! Фарбувати я люблю в своєму особистому стилі, які, чого тут говорити, спер у НСД з Command Conqer. Одна з моїх найулюбленіших іграшок) фарбуємо фарбуємо і та да!
Ну ось і все власне) Перепрошую за коряву фарбування в деяких місцях, просто балончик з фарбою вичерпав свій ресурс.
