Методика вимірювання опору ізоляції мегаомметром - тов «профенергія»

Будь-якій людині, який знайомий з електрикою, має бути відомо про опір ізоляції проводів. Її якість визначає надійність і працездатність електричного постачання об'єкта. Згідно з правилами експлуатації електрообладнання необхідно здійснювати періодичну перевірку якості такої проводки. Опір ізоляції кабелю є важливою характеристикою для обладнання. Його вимір здійснюється за допомогою спеціального приладу - мегаомметра.

Для чого необхідно проводити вимірювання опору

Вимірювання опору мегаомметром необхідно для того, щоб встановити можливі пошкодження. При цьому номінальна напруга вибирається, виходячи з напруги самої обмотки.

Перевірка опору ізоляції кабелю виробляють для визначення її придатності. В результаті порушення цілісності ізоляційного покриття кабелю можуть виникнути різні поломки обладнання. Також, це може стати причиною загоряння. Варто пам'ятати, що проводити огляд ізоляції після того, як вона вже пошкоджена, не має сенсу. Своєчасне виявлення відмінності даного параметра від встановленого нормованого значення дозволить запобігти:

• Передчасна поломка обладнання;
• короткого замикання проводів, яке призводить до можливого загоряння;
• ураження працюючого персоналу струмом;
• різні аварійні ситуації;

Які чинники впливають на стан ізоляції? ↑

Термін експлуатації електричних кабелів, особливо їх ізоляційною оболонки, не нескінченний. Існує безліч різних чинників, які впливають на стан ізоляції. До основних таких джерел належить наступне:

• Сонячне світло.
• Висока напруга.
• Різні температурні режими.
• Вологість повітря.
• Різні мікропошкодження.
• Умови експлуатації кабелю.

Об'єкт вимірювання ↑

Вимірювання опору ізоляції за допомогою мегаомметра може здійснюватися на будь-якому обладнанні електротехнічного типу. Єдиним винятком є ​​ті частини пристроїв, які мають робочу напругу нижче 60В.

Чим вимірюється опір ізоляції ↑

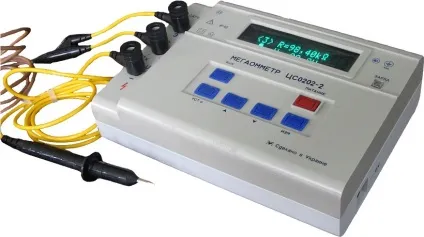

Кожен електрик повинен мати в наявності прилад - вимірник опору ізоляції, за допомогою якого можна здійснювати контроль стану електричних ланцюгів. Їм якраз і є мегаомметр.

Даний прилад може бути виконаний різної конфігурації. Також, він повинен мати відповідний сертифікат і бути справним. Точність вимірювання мегаомметра залежить від щорічного його контроль в органах Держстандарту. Дані прилади бувають:

• З ручним приводом, коли всередині мегаомметра розташовується вбудований генератор.
• Електронного типу. Харчування такого приладу здійснюється від акумулятора.

Також, мегаомметри класифікуються за меж напруги: 500, 1000 2500 і 5000 Вольт. У тих випадках, коли перетин дроту не перевищує 16 мм ², то застосовують даний прилад на 1 кВ, а якщо воно більше або перевіряються броньовані кабелю, то використовують мегаомметр на 2,5 кВ.

Основні правила вимірів ↑

Перші виміри проводяться відразу ж після виготовлення кабелю, ще на заводі-виробнику. Друга точка перевірки повинна бути вже на об'єкті, перед тим, як будуть розпочаті монтажні роботи, а також перед запуском системи електричного постачання. Дана перевірка дозволить визначити, чи не ушкодилася ізоляція кабелю під час здійснення монтажних робіт.

Обов'язково вимірювання опору ізоляції необхідно перед і після ремонту лінії живлення.

Під час роботи електричних мереж обов'язково потрібно періодично проводити дані виміри. Відноситься до цього необхідно з максимальною серйозністю. Адже своєчасне виявлення несправності ізоляційного шару кабелю здатне запобігти виникненню різних аварійних ситуацій.

Хто повинен проводити вимірювання? ↑

Для виконання даного виду робіт необхідний відповідний доступ. У зв'язку з цим, заміри опору ізоляції здійснюють спеціальні бригади, до яких входять тільки кваліфіковані співробітники. Всі вони повинні пройти спеціальне навчання і мати відповідний розряд з електробезпеки.

Метод вимірювання ↑

Методика вимірювання опору ізоляції за допомогою мегаомметра складається з наступних етапів:

• В першу чергу необхідно переконатися у відсутності напруги в досліджуваній мережі.
• Якщо опір ділянки кола вам невідомо, то перед початком вимірювання на приладі дозволяється встановити максимальне його значення.
• Необхідно відключити або замкнути всі елементи електричного кола, які мають низький межа ізоляції. Це треба зробити і з конденсаторами, а також напівпровідниковими приладами.
• Потім заземляется досліджувана ланцюг.
• Протягом 1 хвилини необхідно проводити вимірювання опору ізоляції мегаомметром, обертаючи ручку генератора індукторного приладу або натискаючи на кнопку «висока напруга» на тих вимірювальних приладах, які мають мережеве живлення. Після цього зняти показання з шкали пристрою.
• Після завершення всіх вимірювань необхідно зняти електричний заряд з ланцюга. Зробити це можна шляхом її заземлення.

Рівень вологості ізоляції можна визначити не тільки за допомогою остаточних результатів приладу, але і знаючи характер зміни його показників в момент вимірювання. Через 15 і 60 секунд роботи приладу необхідно зробити запис його показань. Ставлення цих показників називається абсорбція (КА = R60 / R15). Вона визначається відношенням струму поляризації до току витоку. Якщо ізоляція волога, то цей коефіцієнт буде близький до одиниці. Ну а в разі сухої - значення R60 приблизно на 30 - 50% буде більше, ніж R15.

Інженерний центр "ПрофЕнергія" має всі необхідні інструменти для якісного проведення заміру опору ізоляції кабелю, злагоджений колектив професіоналів і ліцензії, які дають право здійснювати всі необхідні випробування і виміри. Залишивши вибір на електролабораторії "ПрофЕнергія" ви вибираєте надійну і качествунную роботу свого обладнання!

Гранично допустиме значення опору ↑

Величина цього параметра безпосередньо пов'язано з призначенням самої електричної лінією. Опір кабелю, розрахованого на 1 кВ, має бути не нижче, ніж 0,5 МОм. Даним значенням зобов'язані володіти і вторинні кола, всілякі пристрої захисту та контролю. Сам завмер виробляється протягом однієї хвилини.

З якою інтервалом перевіряють опір ізоляції? ↑

Час, через яке необхідно здійснювати плановий завмер даного параметра, а також всі допустимі значення опору ізоляційної оболонки кабелів, більш докладно описаний у нормативній документації «ПТЕЕС».

• Опір ізоляції світлових приладів, кабелів ліфтом і кранів необхідно перевіряти 1 раз на рік.
• У всіх інших випадках - один раз на три роки.
• Переносний електричне та зварювальне обладнання перевіряється кожні півроку.

Якщо ж не дотримуватися дані вимоги, що стосуються своєчасного вимірювання опору ізоляції мегаомметром, то це істотно збільшує можливість виникнення різного роду аварійних небезпечних ситуацій. Крім цього, це призводить і до накладання певного штрафу від контролюючих органів.

У зв'язку з цим, в кожній компанії в обов'язковому порядку повинна бути запланована періодичність таких замірів. Спиратися при цьому необхідно на технічні особливості і вимоги, що пред'являються до обладнання. В основному, вимірювання опору ізоляції кабелів мегаомметром здійснюється під час експлуатаційних випробувань.

Яке має бути опір ізоляції? ↑

Виміряна величина ізоляційної оболонки повинна відповідати всім вимогам і нормам, які наведені в нормативній документації ПУЕ. Причому, опір ізоляції має відповідати нормі для будь-якого часу року. Також, варто пам'ятати, що зі збільшенням температури навколишнього середовища, його значення знижується, і навпаки.

Від яких величин залежить? ↑

В першу чергу, на опір ізоляційної оболонки кабелю впливає температурні показники. Електричний опір провідника прямо пропорційний його довжині і обернено пропорційно перетину. З цього випливає зрозуміла для всіх закономірність: чим товще перетин кабелю, тим менше значення його опору. Крім цього, залежить воно і від виду матеріалу, з якого виготовляється сам провідник.

Якщо взяти за приклад сталевий дріт, то він має велику величину опір, ніж алюмінієвий кабель. Провідність ізоляції проводу залежить ще й від вологості повітря, який оточує його. Тому при коливаннях даної величини змінюється і загасання.
